Artikel-Nr. 532.010-532.015, 532.019-532.029

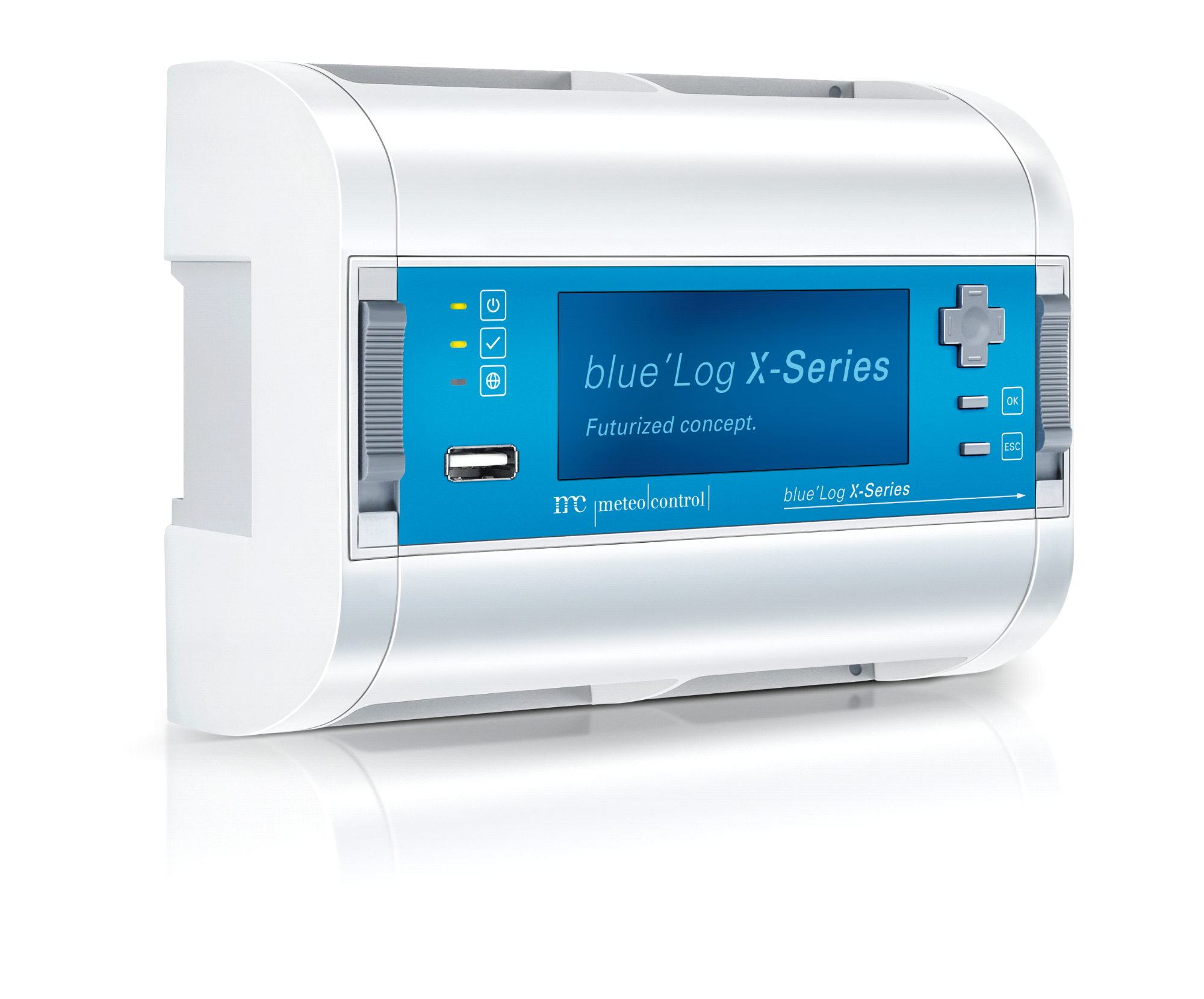

Die zentrale Komponente zur Steuerung und Überwachung von PV-Anlagen.
Beschreibung
Die Datenlogger der blue'Log X-Serie zeichnen umfassend die wichtigsten Kennzahlen Ihrer Anlage für erneuerbare Energien auf. Darüber hinaus stellen sie zahlreiche Schnittstellen und Funktionen für die Anlagenregelung zur Verfügung und dienen somit als zentrale Komponente für die netzkonforme Einspeisung. In Verbindung mit VCOM überträgt der blue'Log alle aufgezeichneten Daten an die Cloud-Monitoring-Plattform, wo sie im Detail analysiert werden können.
Die blue'Log X-Serie ist in zwei Ausführungen erhältlich:
X-Monitoring (blue’Log XM)
X-Control (blue’Log XC)
Features
X-Monitoring | X-Control | |
|---|---|---|
Monitoring |
|
|
Power Control (Wirk- und Blindleistungsregelung) |
|
|
1) Der Status über Multi-/Digitaleingänge ist nicht in den Geräten enthalten.
2) Wenn der Tracker-Modus auf dem blue’Log aktiviert ist, können bis zu 250 Geräte anstelle von 100 abgefragt werden. In diesem Fall können keine anderen Gerätetypen konfiguriert werden, außer für die Tracker, Sensoren (max. 10) und Status DI intern.
3) Die meteocontrol Master/Slave-Funktionalität wird für Anlagen mit Power Control und mehr als einem Datenlogger verwendet. Der blue’Log XM kann als Slave konfiguriert werden und gibt damit die Power Control-Stellwerte an die angeschlossenen Wechselrichter weiter. Siehe blue’log XM-Slave.
Verfügbare Lizenzen
Installierte Leistung | X-Monitoring | X-Control |
|---|---|---|
≤ 200 kW | 532.010 blue’Log XM-200 | 532.020 blue’Log XC-200 |
≤ 1.000 kW | 532.011 blue’Log XM-1000 | 532.021 blue’Log XC-1000 |
≤ 3.000 kW | 532.012 blue’Log XM-3000 | 532.022 blue’Log XC-3000 |
≤ 5.000 kW | 532.013 blue’Log XM-5000 | 532.023 blue’Log XC-5000 |
≤ 10.000 kW | 532.014 blue’Log XM-10000 | 532.024 blue’Log XC-10000 |
≤ 20.000 kW | 532.015 blue’Log XM-20000 | 532.025 blue’Log XC-20000 |
≤ 50.000 kW | 532.026 blue’Log XC-50000 | |
≤ 100.000 kW | 532.027 blue’Log XC-100000 | |
> 100.000 kW | 532.028 blue’Log XC-100000+ | |
Projektartikel | 532.019 blue’Log XM-Utility | 532.029 blue’Log XC-Utility |
Erweiterungen
Sie können den Funktionsumfang mit diversen Lizenzen erweitern.
Die zur Verfügung stehenden Zusatzlizenzen können dem Datenblatt blue'Log XM/XC Zusatzlizenzen entnommen werden.
Technische-Daten
Spannungsversorgung | 24 V DC |
|---|---|
Leistungsaufnahme | Typisch 5 W, Max.80 W, inkl. MX-Erweiterungsmodule |
ESD-Schutz | Geprüft nach DIN EN 61000-4-2 (4 kV Kontaktentladung, 8 kV Luftentladung) |
Betriebstemperatur | -20 °C…+60 °C |
Lagerungs- und Transporttemperatur | -20 °C…+75 °C |
Schutzart | IP 20 |
Höhenlage | max. 2000 m |
Relative Luftfeuchte | max. 80% |
Verschmutzungsgrad | max. 2 |
Montage | Hutschienen- (35 mm) und Wandmontage |
Abmessungen (H x B x T) | 110 x 146 x 63 mm (inkl. Seitenteile) |
Gewicht | 385 g |
Speicher | 16 GB (>100 Tage Datenspeicherung) |
Zertifizierung | CE, UL E478072 |
Anzeige / Bedienung
Display | 1 (291 x 118 Pixel) |
|---|---|
LED-Anzeige | 3 |
Bedientasten / Steuerkreuz | 2 / 1 |
Reset-Taste | 1 |
DIP-Schalter (Busterminierung) | 3 (2 x RS485 / 1 x CAN) |
Schnittstellen
Kommunikation
2 x RS485 (Schnittstellen einzeln terminierbar)
1 x Ethernet (10/100 MBit)
1 x CAN
Digitaleingänge
4 x Digitaleingang (Modus softwareseitig je Port konfigurierbar)
Für jeden Digitaleingang stehen folgende Möglichkeiten zur Verfügung:
Typ | Nutzung | Bereich | Genauigkeit | Auflösung |
|---|---|---|---|---|
Digital | Potential-behafteter Kontakt | 24 V DC; 20 A | – | – |
Zähler | S0 | S0-konform / max. 16 Hz | – | – |
Multi-Eingänge
4 x Multi-Eingang (Modus softwareseitig je Port konfigurierbar)
Für jeden Multi-Eingang stehen folgende Möglichkeiten zur Verfügung:
Typ | Nutzung | Bereich | Genauigkeit | Auflösung |
|---|---|---|---|---|
Digital | Potential-behafteter Kontakt | 5 V DC; 5 A | – | – |
Zähler | S0 | S0-konform / max. 16 Hz | – | – |
Analog | Spannungseingang | 0 … 10 V DC | 2 mV DC | 40 µV DC |
Analog | Stromeingang | 0 … 20 mA | 80 µA | 2 μA |
Analog | Widerstand (PT1000) | 600 … 1,800 Ω | 2 Ω | 0,5 Ω |
Digitalausgänge
4 x Digitalausgang (Modus softwareseitig je Port konfigurierbar)
Für jeden Digitalausgang stehen folgende Möglichkeiten zur Verfügung:
Typ | Nutzung - Open Collector | Bereich |
|---|---|---|
Digital | High aktiv GND (0: 1 MΩ / 1: GND) | max. 24 V DC / max. 50 mA |
Digital | Active low GND (0: GND / 1: 1 MΩ) | max. 24 V DC / max. 50 mA |
Digital | High aktiv 24 V (0: 1 MΩ / 1: 24 V DC) | 24 V DC / max. 50 mA |
Digital | Low aktiv 24 V (0: 24 V DC / 1: 1 MΩ) | 24 V DC / max. 50 mA |
MX-Erweiterungsmodule
Das System kann durch den Anschluss von MX-Erweiterungsmodulen um zusätzliche Schnittstellen erweitert werden.
Sie können folgende Module anschließen:
MX-Module RS485/422 | max. 3 |
|---|---|
MX-Module Multi I/O | max. 5 |
Treiber
Unterstützte Geräte: Wechselrichter, Sensoren, Zähler, String-Überwachung, Batterien, Tracker.
Das blue'Log wird mit allen zum Zeitpunkt der Herstellung verfügbaren Geräte-Treibern ausgeliefert. Diese können auf dem blue’Log der entsprechenden Schnittstelle variabel zugeordnet werden. Die Anzahl der unterstützten Geräte wird kontinuierlich erweitert.
Weitere Informationen finden Sie im blue’Log XM/XC Kompatibilitätscheck.
