Über berechnete Datenpunkte
Netzbetreiber, Anlagenbetreiber, Direktvermarkter oder Regelreservenanbieter möchten oft die potenziell verfügbare Produktion eines PV-Werks in Echtzeit wissen. Sie können die berechneten Datenpunkte in blue’Log hierfür verwenden.
Die folgenden Werte können über die Modbus-Schnittstellen Modbus Power Control und Remote Power Control abgerufen werden:
-
Aktuell Verfügbare Wirkleistung
-
Aktuell Verfügbare Blindleistung
-
Anzahl aktiver Wechselrichter
-
Anzahl installierter Wechselrichter
Um die Werte zu konfigurieren, navigieren Sie zu Power Control> Betriebsdaten> Konfiguration berechnete Anlagendaten.
Aktuell Verfügbare Wirkleistung
Die aktuell verfügbare Wirkleistung Pverfügbar ist eine Schätzung dessen, was von der PV-Anlage basierend auf den aktuellen Wetterbedingungen/Einstrahlung produziert werden kann.
-
Voraussetzung: Master- oder Standalone-Modus
-
Sie müssen einen Einstrahlungssensor definieren.
-
Für eine genauere Berechnung können Sie einen Neigungswinkel festlegen und einen Temperaturkoeffizienten einbeziehen. Dies wird von einigen Netzbetreibern und in einigen Ländern gefordert.
|

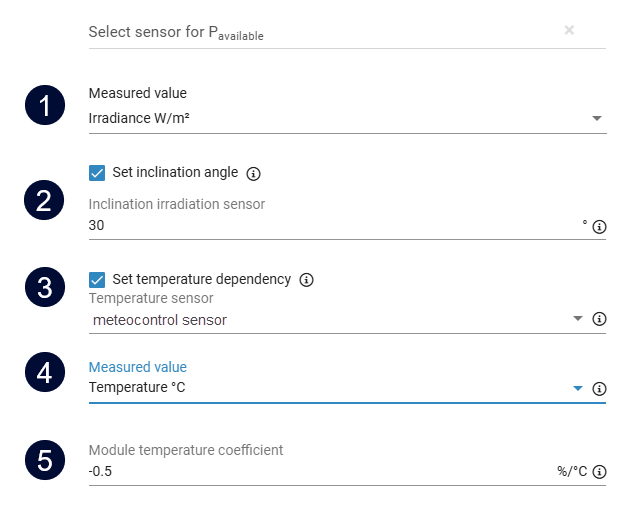

Nr. |
Bezeichnung |
Beschreibung |
|---|---|---|
|
1 |
Messwert |
Wenn ein Gerät mehrere Werte anbietet, wählen Sie den Messwert des Sensors aus. |
|
2 |
Neigung Einstrahlungssensor |
Wenn der Einstrahlungssensor nicht auf der Modulfläche montiert ist, korrigieren Sie hier seinen Neigungswinkel. Die Korrektur wird wie folgt angewendet: Einstrahlung in der Modulfläche = Gemessene Einstrahlung/cos(Neigung) |
|
3 |
Temperatursensor |
Weisen Sie den Modultemperatursensor zu, der diesem Einstrahlungssensor entspricht. |
|
4 |
Messwert |
Siehe Punkt 1 |
|
5 |
Modul-Temperaturkoeffizient |
Der Temperaturkoeffizient des PV-Moduls gibt den Leistungsabfall in W pro °C an (Referenz: 25 °C). Bitte entnehmen Sie diesen Wert dem Datenblatt des PV-Moduls. |
Formel: Aktuell Verfügbare Wirkleistung
Pavailable = Pinst * [1/cos(inclinationi)] * [Gm/ 1000] * [1+(Temperature coefficient/100)*(Module temperature - 25)]
-
Pinst in W: Installierte Wirkleistung: Summe der Nennleistung der installierten Erzeugungseinheiten (Wechselrichter). Konfigurieren Sie diesen Wert unter Anlagendaten > Erweiterte Anlagendaten.
-
Gm in W/m2: Einstrahlung in Modulebene.
-
Wenn dieser theoretisch berechnete Wert über der realen maximalen Leistung der PV-Wechselrichter liegt, wird der Wert Pverfügbar auf maximal Pmax, AC begrenzt.
Hinweise
-

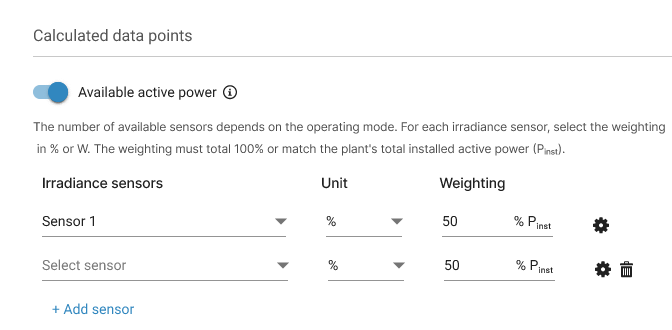

In einer zukünftigen Version wird es möglich sein, mehrere Einstrahlungssensoren mit individuellen Temperaturabhängigkeiten hinzuzufügen.
-
NUR für VCOM-Benutzer Um komplexere Methoden zur Berechnung der theoretisch verfügbaren Wirkleistung zu erkunden, siehe das Thema Simulation in der VCOM-Cloud-Dokumentation.
Aktuell Verfügbare Blindleistung
Netzbetreiber möchten die Blindleistungskapazität einer Anlage kennen, um ihren Beitrag zur Spannungsstabilität zu schätzen. Die Aktuell verfügbare Blindleistung ist eine Schätzung der potenziellen Blindleistung, welche die PV-Anlage unter Berücksichtigung der aktuellen Erzeugung und der Leistungsfähigkeit der Wechselrichter bereitstellen kann.
Die folgenden Parameter müssen für die Berechnung von Qverfügbar definiert werden:
|
Parameter |
Beschreibung |
Wo definieren? |
|---|---|---|
|
Smax |
Maximale Scheinleistung der Erzeugungsanlage |
Power Control > Betriebsdaten > Anlagendaten> Erweiterte Anlagendaten |
|
cos φmax |
(Maximaler) Leistungsfaktor des Wechselrichters |
Power Control > Betriebsdaten > Konfiguration berechnete Anlagendaten > Aktuell verfügbare Blindleistung |
Formel: Maximale Wirkleistung Pmax, cos φmax
Pmax, cos φmax = Smax * cos φmax
Formel: Maximale Blindleistung Qmax:
Qmax = sqrt( S²max - P²max, cos φmax ) = sqrt( S²max * (1 - (cos φmax)² ))
Formel: Berechnung der aktuell verfügbaren Blindleistung Qverfügbar:
Dies hängt vom Wert Psum,inv ab, der die Summe der Wirkleistung des Wechselrichters ist.
-
if Psum,inv < Pmax, cos φmax: → Qavailable = Qmax
-
if Psum,inv >= Pmax, cos φmax: → Qavailable = sqrt( S²max- P²sum,inv )
Beispiel
Eine PV-Anlage, die aus einem Wechselrichter besteht, in dem:
Smax = 66kVA und cos φmax = 0.8.

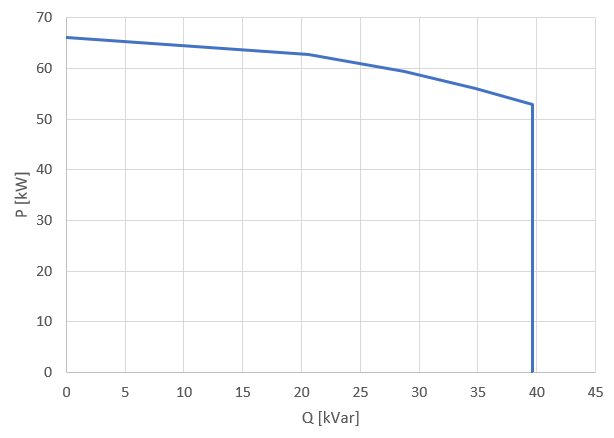

Die verfügbare Blindleistung wird als Funktion der Wirkleistungsabgabe im folgenden Diagramm dargestellt. Wenn der Wechselrichter zum Beispiel 30 kW erzeugt, kann er theoretisch bis zu 39 kVar Blindleistung als verfügbare Blindleistung bereitstellen.
Anzahl installierter Wechselrichter
-
Summe aller angeschlossenen Wechselrichter.
-
Keine Konfiguration erforderlich.
-
Wenn der blue'Log XC als Master konfiguriert ist, wird die Anzahl der an Slaves angeschlossenen Wechselrichter ebenfalls berücksichtigt.
Anzahl aktiver Wechselrichter
-
Ein Wechselrichter ist „aktiv“, sobald der Schwellenwert für Strom oder Leistung überschritten wird.
-
Sie können diesen Schwellenwert unter Power Control> Betriebsdaten > Konfiguration berechnete Anlagendaten > Anzahl aktiver Wechselrichter konfigurieren.
-
Wenn der blue'Log XC als Master konfiguriert ist, wird die Anzahl der an Slaves angeschlossenen Wechselrichter ebenfalls berücksichtigt.
