blue'Log XM als WEB'log Slave betreiben

Zuletzt geändert:


Wenn ein WEB'log bereits als Master für die Power Control funktioniert, ist kein zusätzliches WEB'log als Slave erforderlich. Sie können ein blue'Log XM als Slave konfigurieren und vorhandene WEB’Log-Funktionen aktivieren:

  • blue’Log XM-Geräte können Sollwerte von einem WEB’log-Master empfangen

  • Die Slave-Gruppe, Wechselrichter-Summe und Verhalten im Fehlerfall können konfiguriert werden

blue'Log XM als WEB'log-Slave konfigurieren

Voraussetzungen

Schritte

  1. Gehen Sie zu Power Control> Betriebsdaten> Wählen Sie Slave aus.

  2. Die Erweiterte Slave-Konfiguration wird angezeigt. Aktivieren Sie den WEB'log Slave Toggle.

  3. Zusätzliche Konfigurationsoptionen werden angezeigt.

    Operate a blue'Log XM as a WEB'log slave
    blue'Log XM als WEB'log-Slave betreiben


  4. Aktivieren Sie den Toggle, um eine Slave-Gruppe festzulegen: Die Gruppen-ID ist auf der WEB’Log-Benutzeroberfläche sichtbar.

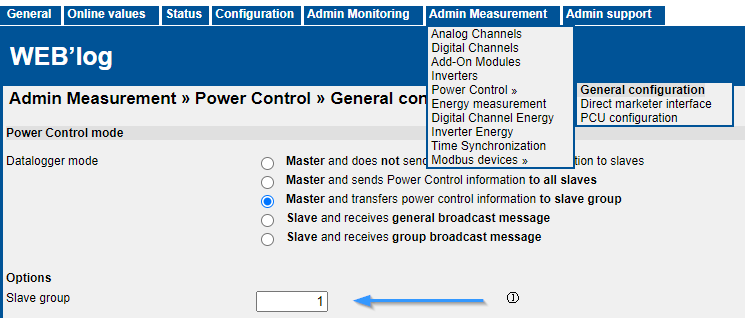

    Slave group on WEBLog
    Slave-Gruppe auf WEB’Log



  5. Wählen Sie den Toggle Wechselrichter-Summe aus, um die Gesamtleistung aller an das Slave angeschlossenen Wechselrichter an den WEB'log-Master zu übertragen.

  6. Verhalten im Fehlerfall: Konfigurieren Sie die Sollwerte für Wirkleistung und Blindleistung, die im Falle einer unterbrochenen Kommunikation zum WEB’log-Master verwendet werden sollen.

    • Wenn Sie einen alten WEB’log-Slave ersetzen, geben Sie die gleichen Einstellungen ein.

    • Wenn Sie die Einstellungen nicht kennen, aber andere Slaves in Ihrer Anlage vorhanden sind, verwenden Sie die Einstellungen von einem anderen Slave. Normalerweise verwenden alle Slaves die gleichen Konfigurationen.

  7. Wählen Sie Speichern.
