SCADA Interface

Zuletzt geändert: 27 Feb 2025

Das SCADA-Interface ist eine Lösung zur lokalen Anlagenüberwachung und basiert auf einer offenen Modbus TCP-Schnittstelle. Es ermöglicht externen Systemen, wie SCADA oder Gebäudeverwaltung,einen einfachen Zugriff auf aktuelle Messdaten von Geräten, die mit dem blue'Log verbunden sind. Unabhängig vom Kommunikationsprotokoll des angeschlossenen Geräts können die Daten über das Modbus-Protokoll und die dazugehörige Registerstruktur abgerufen werden. Das SCADA Interface kann als eigenständige Lösung oder in Verbindung mit VCOM verwendet werden.

• Nur Modbus TCP wird unterstützt.

• Kommunikationseinstellungen:

  • Modbus TCP Port 502: Alle Geräte: Wechselrichter, Zähler, Sensoren usw.

  • Modbus TCP Port 503: Nur Tracker

• Wenn Sie die Firmware des blue’Logs aktualisieren, wird die SCADA-Firmware automatisch aktualisiert. Überprüfen Sie, welche SCADA-Version derzeit installiert ist unter System > Update.

• Verwenden Sie den Kompatibilitätscheck, um zu prüfen, welche Geräte und Systeme für die SCADA-Integration mit dem blue'Log kompatibel sind.

SCADA auf dem blue'Log einrichten

Voraussetzungen

• SCADA Interface Lizenz gekauft und installiert. Siehe das Datenblatt für Details

• Expertise in Modbus TCP und Geräkommunikation

Schritte

1. SCADA Interface Lizenz aktivieren. Siehe Lizenz.

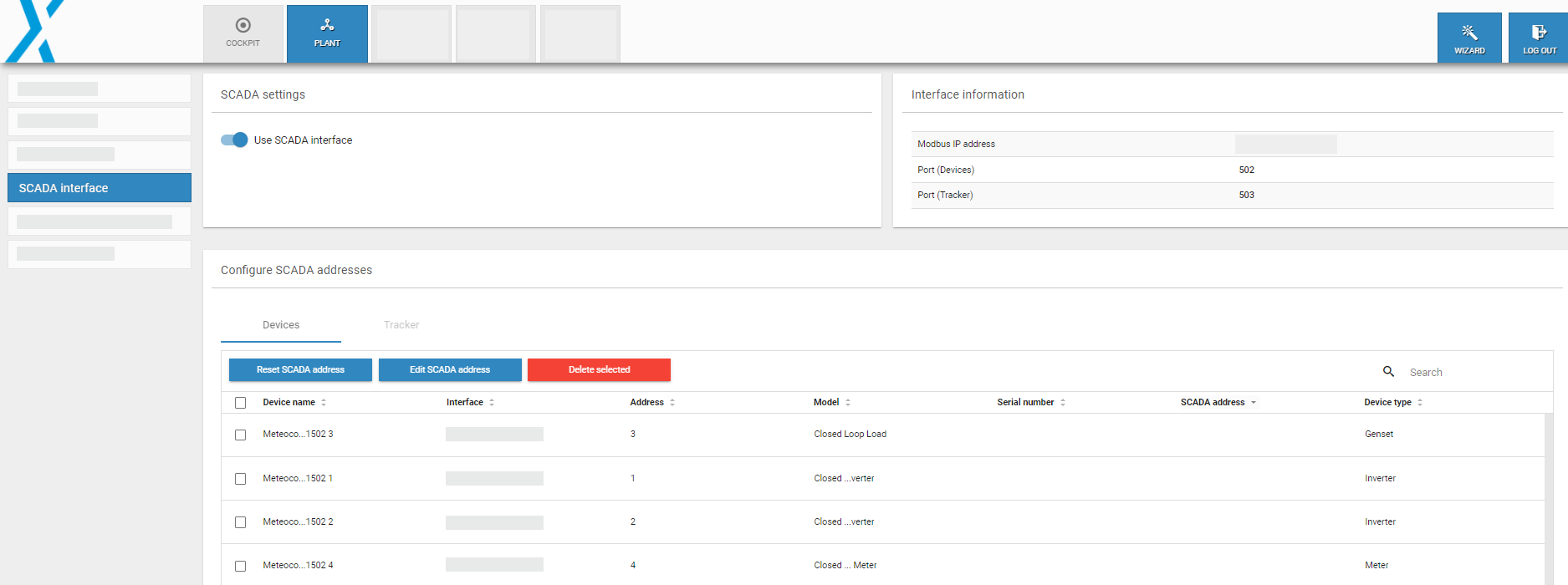

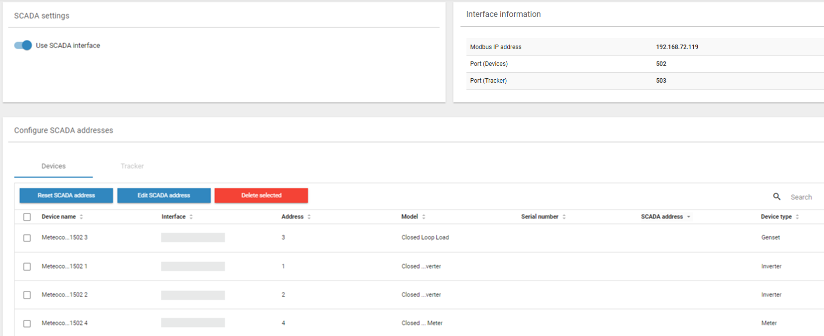

2. Unter Anlage > SCADA Interface aktivieren Sie den Toggle SCADA Interface verwenden.

   • Beim ersten Aktivieren des SCADA Interface werden die SCADA-Adressen (= Slave-IDs) automatisch zugewiesen.

   • Geräte, die nach der Aktivierung des SCADA Interface hinzugefügt wurden, werden nicht automatisch einer SCADA-Adresse zugewiesen. Um eine SCADA-Adresse für alle Geräte zuzuweisen, wählen Sie SCADA Adressen zurücksetzen. Um ein bestimmtes Gerät zu bearbeiten, wählen Sie das Gerät aus und wählen Sie SCADA Adressen ändern.

3. Wir empfehlen, einen Test mit Modpoll/PLC-Software durchzuführen. Siehe SCADA Interface testen.

4. Sie können nun über Ihr SCADA-System auf die verfügbaren Werte des SCADA-Interfaces zugreifen.

Weitere Informationen zur Benutzeroberfläche

• Tracker: Ausgegraut, sofern kein Tracker installiert ist.

• Geräte: Ausgegraute Kontrollkästchen zeigen Anlagengeräte mit festen Adressen an, die in diesem Bereich nicht geändert werden können.

• Optionen:

  • SCADA Adressen zurücksetzen: SCADA-Adressen für die vorhandenen Geräte neu zuordnen

  • SCADA-Adresse ändern: Adresse einer vorhandenen SCADA manuell ändern

  • Ausgewählte löschen: Ausgewählte Geräte löschen

SCADA Interface testen

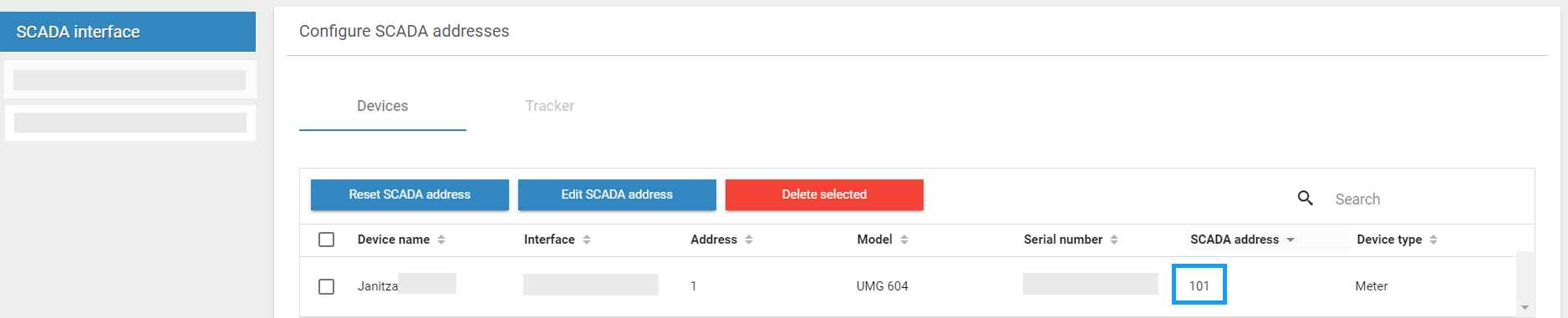

Sie können Modpoll oder eine SPS verwenden, um das SCADA Interface zu testen. Das folgende Beispiel zeigt, wie ein Test mit einem Janitza UMG-Messgerät an der SCADA-Adresse 101 durchgeführt wird.

Voraussetzungen

• Modpoll oder PLC verfügbar und verbunden

Schritte

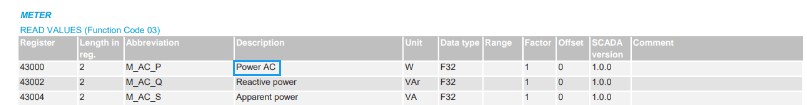

1. Im Modpoll-Software, den Wert P_AC abfragen.



2. Die Abfrage sollte folgendermaßen aussehen:

modpoll -t 4:float -r 43000 -a 101 -0 192.168.30.216

3. Das Ergebnis sollte folgendermaßen aussehen:

Geräteereignisse

Auf der blue’Log Interface können Sie die Liste der Ereignisse (= Fehler-/Statusmeldungen, Alarme) einsehen, die von den einzelnen Geräten erzeugt werden können. Der Inhalt der Liste variiert je nach den Spezifikationen jedes Geräts.

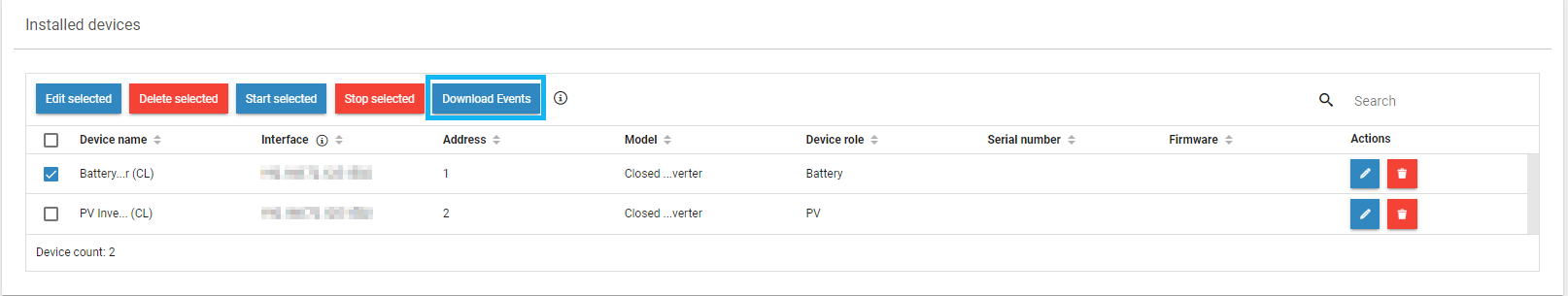

Gehen Sie zu Geräte > Wechselrichter (oder anderes Gerät) > Installierte Geräte > Setze das/die entsprechende(n) Kontrollkästchen. Wählen Sie Download Events aus, um die Liste herunterzuladen.

Hinweis

Die Liste der Geräteereignisse kann verwendet werden, um die "Fehlerregister" und "Zustandsregister" zu verstehen. Diese werden im Datenblatt SCADA Interface Modbus Register unter "Allgemeine Werte" beschrieben.
