Cockpit

Zuletzt geändert: 04 Sep 2025

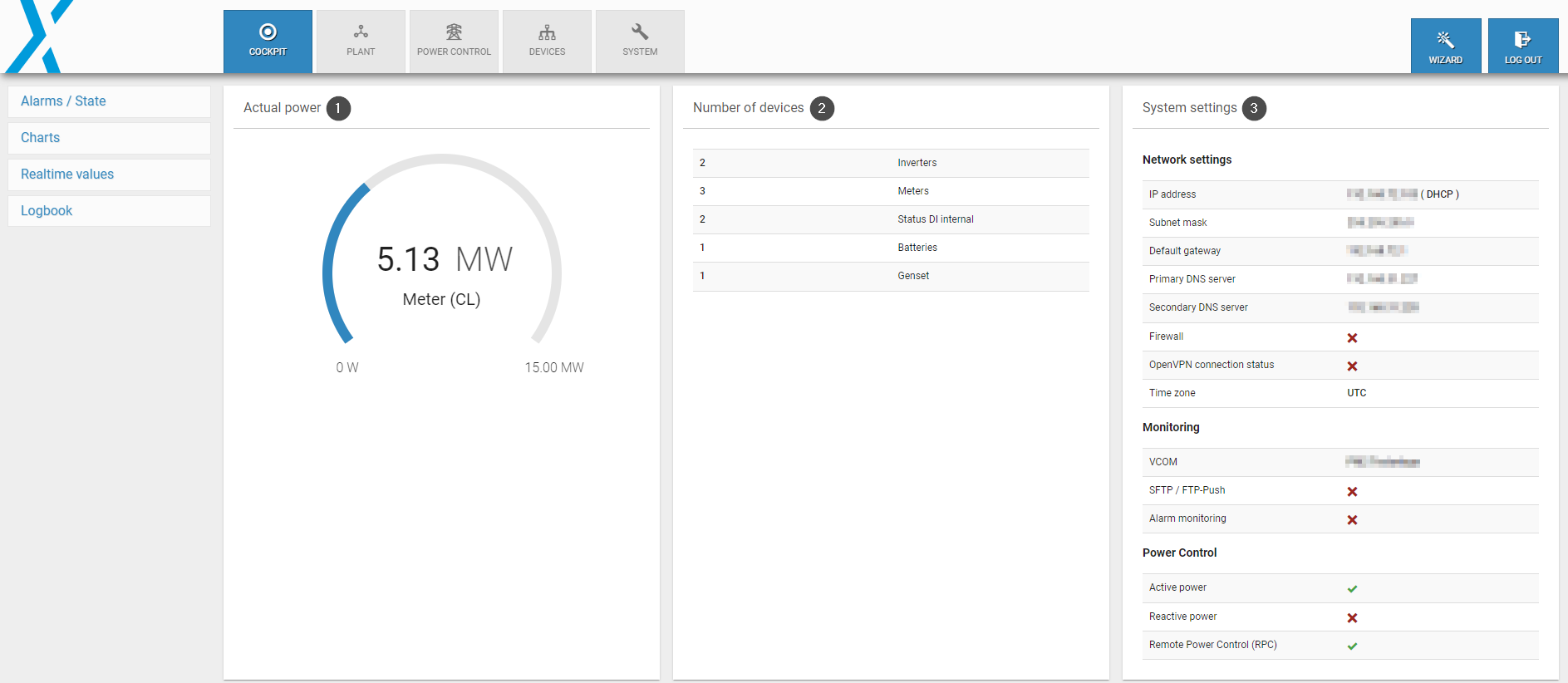

Das Cockpit ist die Standard-Startseite, wenn Sie sich in die blue'Log-Weboberfläche einloggen. Hier bekommen Sie einen schnellen Überblick über die vom Gerät gemessene Leistung, die Anzahl und Art der angeschlossenen Geräte sowie einen Überblick über die Systemeinstellungen.

Je nach Lizenzmodell sieht das Cockpit etwas anders aus.

Cockpit ohne Hybrid EMS

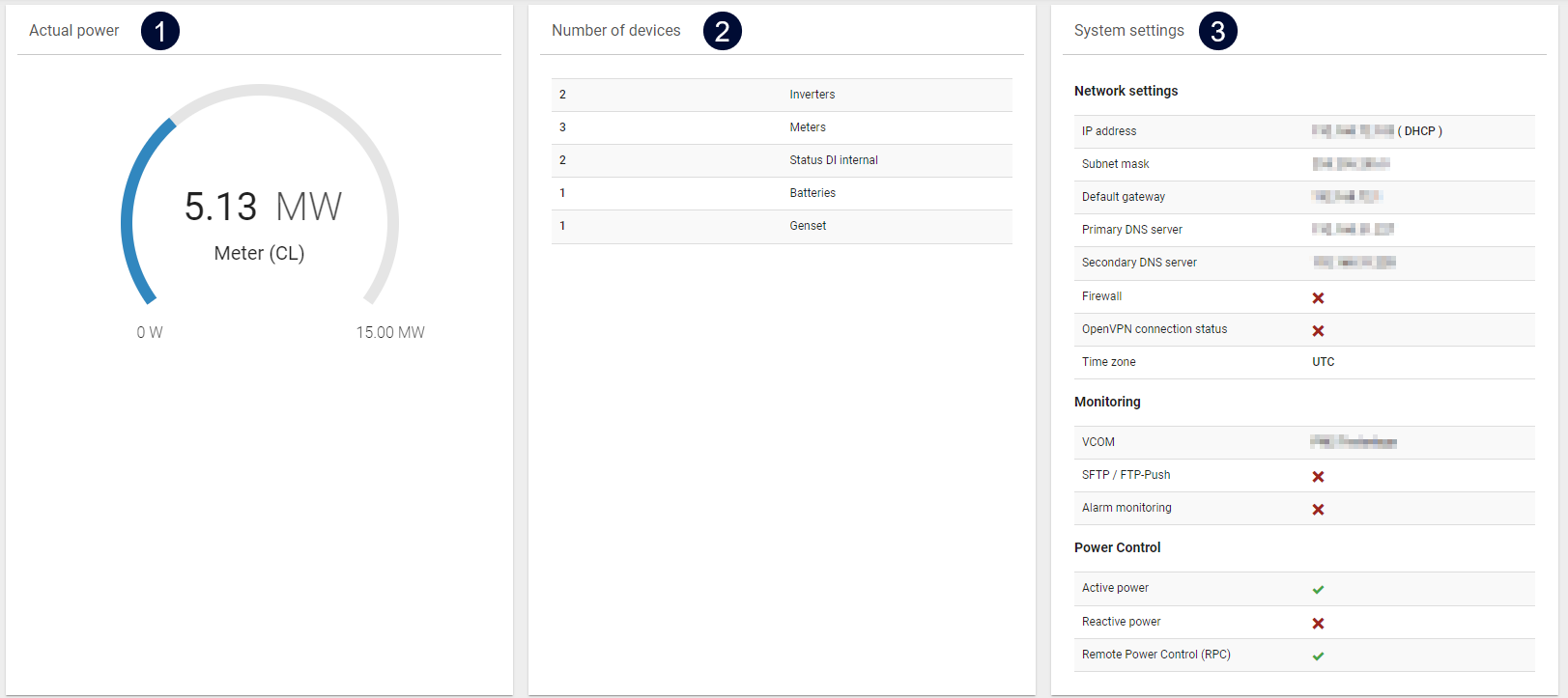

Cockpit without Hybrid EMS — Cockpit ohne Hybrid EMS

Nr.	Name	Details
1	Aktuelle Leistung	Aktuelle AC Leistung in kW oder MW
2	Anzahl der Geräte	Anzahl und Art der konfigurierten Geräte
3	Systemeinstellungen	Gesamte Systemeinstellungen

Cockpit mit Hybrid EMS

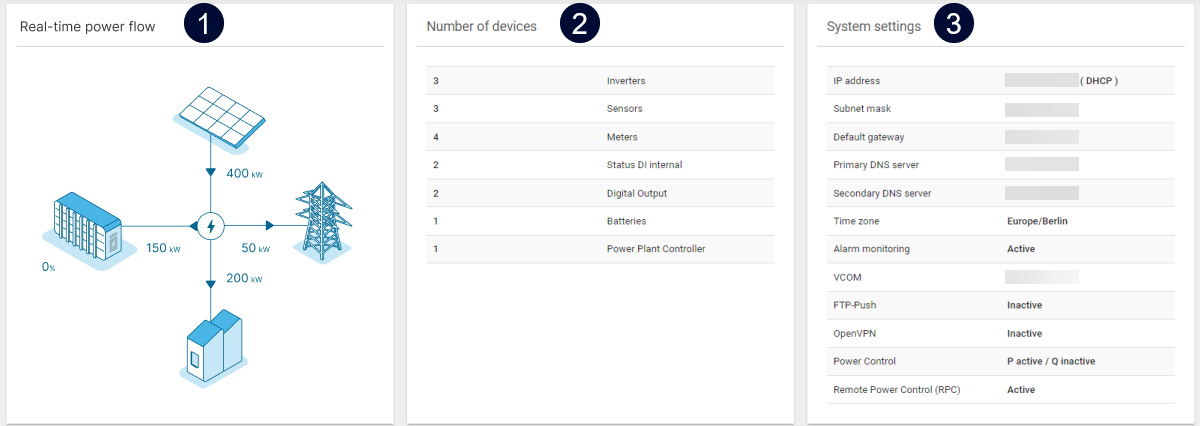

Cockpit with Hybrid EMS — Cockpit mit Hybrid EMS

Nr.

Name

Details

1

Leistungsfluss

Diagramm, wie die Energie in Echtzeit durch Ihre Anlage fließt.
Je nach Anlagentyp werden verschiedene Elemente (Netz, PV, Batterie und Last) angezeigt.
Wenn Ihre Anlage über ein Batteriesystem verfügt, wird der Ladezustand als Teil des Symbols sowie als Zahl angezeigt.
Wenn eine Messung null ist oder im Falle eines Fehlers, werden die Verbindungslinien gestrichelt angezeigt.

Voraussetzungen

Power Control ist aktiviert. Siehe Power Control (Hybrid EMS)
Der Anlagentyp muss ausgewählt werden. Siehe Anlagendaten (Hybrid EMS)

2

Anzahl der Geräte

Anzahl und Art der konfigurierten Geräte.

3

Systemeinstellungen

Gesamte Anlageneinstellungen.
