Sie können die von Ihren Geräten gemessenen Werte unter Cockpit > Diagramme ansehen. Die Messungen werden in Werten im 1-Minuten-Intervall angezeigt. Diese Funktion kann z.B. zu Troubleshooting-Zwecken verwendet werden. Hier ist eine Übersicht über die Funktionen:
.png?cb=a3fa946d5f8cb866b8fb87b831f4abb5)
.png?cb=4545539d1e29b736746d708013ae72af)
|
Nr. |
Name |
Details |
|---|---|---|
|
1 |

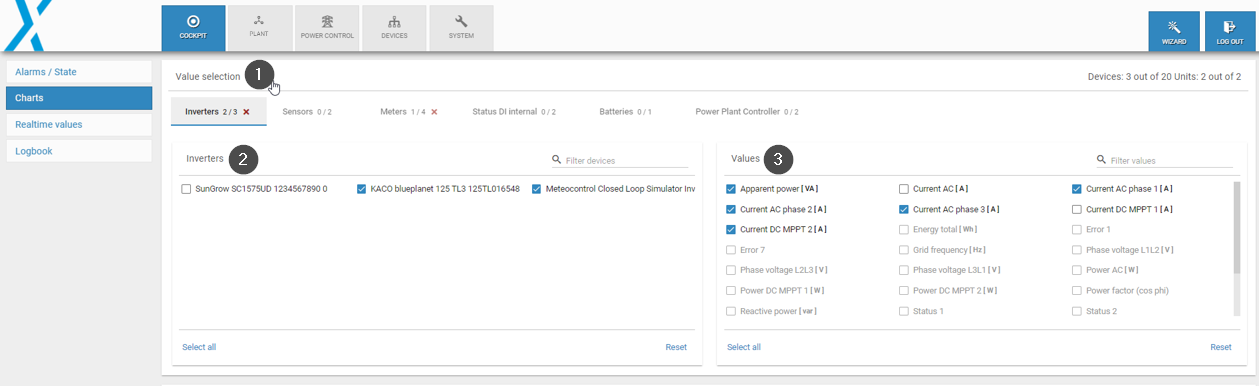

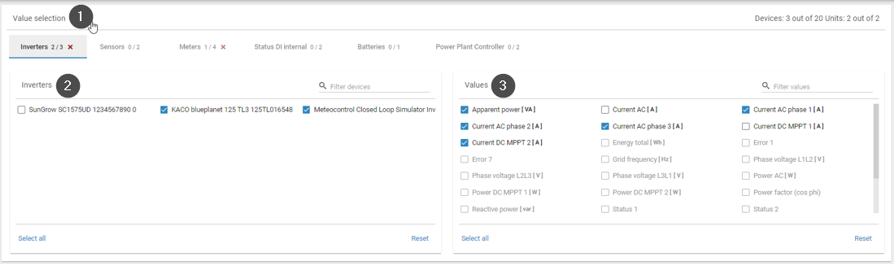

Wertauswahl |
Die aktive Gerätekategorie ist blau unterstrichen. Beispiel: „Wechselrichter 1/2“ bedeutet, dass zwei Wechselrichter konfiguriert sind und Sie einen ausgewählt haben, um ihn anzuzeigen. Wählen Sie Alle auswählen, um alle Werte für eine Kategorie auszuwählen. |
|
2 |
Konfigurierte Geräte |
Setzen Sie ein Häkchen neben das/die Gerät(e), die Sie im Diagramm sehen möchten. |
|
3 |
Werte |
Setzen Sie ein Häkchen neben die Werte, die Sie anzeigen möchten. Mehrere Auswahlmöglichkeiten sind möglich. Klicken Sie auf Alle auswählen, um alle Werte einer Kategorie auszuwählen. |
|
4 |

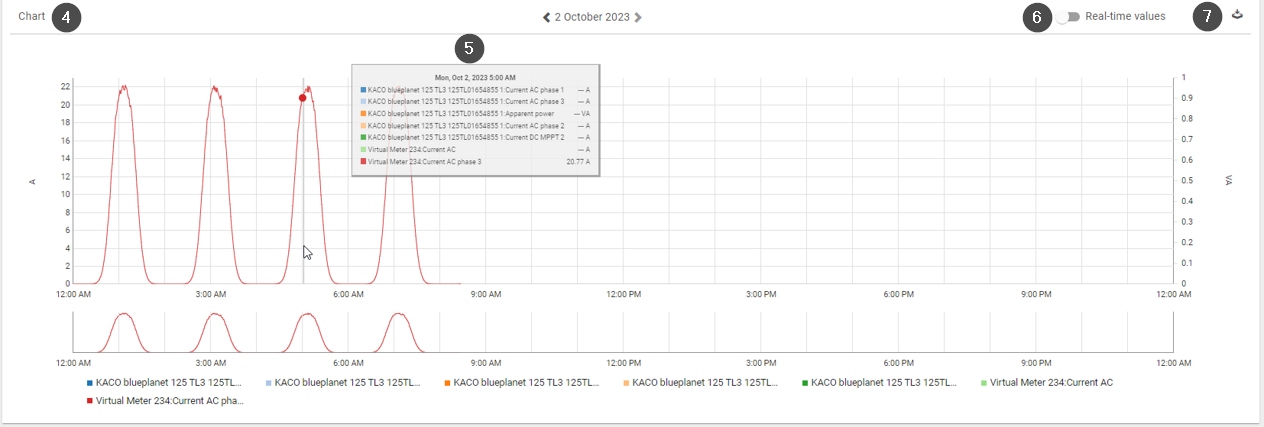

Diagramm |
Alle Geräte und Werte, die Sie ausgewählt haben, werden als Diagramm angezeigt. Hier können viele verschiedene Parameter dargestellt werden. Sie können in die Diagramme hinein- und herauszoomen und eine Vielzahl von Zeiträumen anzeigen, z. B. von 6 Monaten bis 5 Minuten. |
|
5 |
Cursor |
Bewegen Sie den Cursor über das Diagramm, um die Werte an jedem Punkt für jedes Gerät anzuzeigen. |
|
6 |
Echtzeitwerte |
Aktivieren Sie den Toggle, um Echtzeitwerte anzuzeigen, sofern diese verfügbar sind. Siehe Echtzeitwerte. |
|
7 |
Diagramm herunterladen |
CSV-Datei des Diagramms herunterladen |
Hinweis
Cos phi (auchcos φ oder Leistungsfaktor) ist ein berechneter Wert.
Wenn mehrere reale Zähler zu einem virtuellen Zähler kombiniert werden, wird der cos phi-Wert anhand der folgenden Formel berechnet:
Variablen
-
P ist die gemessene Wirkleistungssumme aller Phasen
-
Q ist die gemessene Blindleistungssumme aller Phasen
-
tan-1 stellt die Arctangensfunktion dar
-
sgn(Q) stellt das Sign of Q dar. Wenn Q untererregt ist, ist es -1, andernfalls ist es 1
Alle Messwerte der einzelnen Zähler werden ignoriert.
