VLAN
Zuletzt geändert:
Über VLAN und den blue'Log
Bestimmte Anlagenkonfigurationen, wie zum Beispiel Schaltschränke, erfordern separate Kommunikationsnetzwerke für Netzbetreiber, Geräte und das Internet bzw. WAN (Wide Area Network). Die VLAN-Funktion des blue'Logs erfüllt dieses Anforderung. Die Funktion nutzt virtuelle Netzwerke (VLANs) über einen Managed Switch, der sich in der Regel im Schaltschrank befindet.
Der blue'Log dient als Netzwerkbrücke und verwendet VLANs, um Routen für die Netzwerke festzulegen.
Da der blue'Log nur einen Ethernet-Port hat, wird die physische Netzwerksegmentierung von einem Managed Switch übernommen, bei dem mehrere VLANs konfiguriert sind.
Es ist wichtig, die VLAN-Einstellungen des blue'Logs mit den VLAN-Konfigurationen des Managed Switches abzustimmen.
Diese Konfiguration kann auch auf die Firewall-Einstellungen ausgeweitet werden.

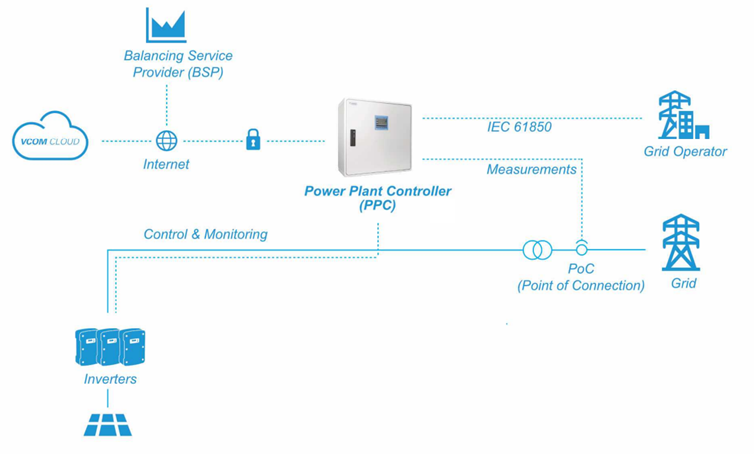

Die folgende Grafik zeigt, wie VLANs eingesetzt werden können, um separate Kommunikationsnetzwerke bereitzustellen: das WAN (Internet), das Netzbetreiber-Netz (konform mit IEC 61850) und das Gerätenetzwerk (für Steuerung und Überwachung)
Beispiel: VLAN verwenden, um separate Kommunikationsnetzwerke bereitzustellen
VLAN einrichten
Voraussetzungen
blue'Log XC oder blue'Log XM
Firmware 28.0.2 oder höher
Schritte
Navigieren Sie zu System > VLAN.
Wählen Sie das Plus-Icon, um ein neues VLAN hinzuzufügen.
Füllen Sie die Pflichtfelder aus:
VLAN-ID (Bereich 1-4094)
IP Adresse
Subnetz-Maske
Optional: Ausfüllen, falls erforderlich:
Standard-Gateway
Primärer DNS-Server
Sekundärer DNS-Server
Ändern Sie die MTU (Standard: 1500).
Wählen Sie das Disketten-Icon zum Speichern aus.
Wenn alle Einstellungen korrekt vorgenommen wurden, wird automatisch eine virtuelle LAN-Schnittstelle erstellt, die den definierten VLAN-Einstellungen entspricht. Alle konfigurierten VLANs werden in der Liste angezeigt.
Optional: Passen Sie die Firewall-Einstellungen an, falls erforderlich.
Weitere Aktionen
VLANs bearbeiten oder löschen
Um ein VLAN zu bearbeiten oder zu löschen, nutzen Sie die Optionen rechts neben dem Namen in der Liste.
Für Bulk-Aktionen wählen Sie mehrere VLANs aus, indem Sie die jeweiligen Kontrollkästchen aktivieren, oder nutzen Sie das Kontrollkästchen in der Tabellenüberschrift, um alle VLANs gleichzeitig auszuwählen.
Verwenden Sie die Buttons Speichern, Abbrechen und Löschen neben jedem VLAN, um Änderungen durchzuführen. Diese gelten jeweils nur für die Zeile, in der sie ausgewählt wurden.
