Eingeschränktes Laden (Hybrid-EMS)

Zuletzt geändert:


Hinweis

Der Inhalt auf dieser Seite bezieht sich nur auf den blue'Log XC in Verbindung mit der Hybrid EMS-Lizenz.

Über eingeschränktes Laden

Batteriesysteme können Energie entweder aus dem Netz oder von lokalen Generatoren wie Photovoltaikanlagen speichern:

  • Laden aus dem Netz: Energie wird aus dem Netz entnommen und in der Batterie gespeichert

  • Laden von anderen Erzeugungsquellen: Energie aus PV-Anlagen oder anderen lokalen Quellen wird verwendet, um die Batterie zu laden.

Das erlaubte Verhalten eines Batteriesystems wird oft durch regulatorische Anforderungen und Tarifstrukturen bestimmt. Diese Einschränkungen definieren, wann und wie die Batterie geladen werden darf und unter welchen Bedingungen bestimmte Verhaltensweisen eingeschränkt oder priorisiert werden müssen.

Sie können die Funktion Laden der Batterie aus dem Netz einschränken verwenden, um sicherzustellen, dass externe Ladevorgaben (z. B. von Direktvermarktern) die Betriebsgrenzen der Batterie einhalten.

Hinweis

Die Funktion ist nur im Betriebsmodus Standardmodus verfügbar.

Konfigurieren: Eingeschränktes Laden der Batterie aus dem Netz

Diese Funktion begrenzt die Ladeleistung der Batterie, sodass die Leistung am Netzanschlusspunkt nicht unter den konfigurierten Schwellenwert für das Laden fällt.

Voraussetzungen

  • Die PV-Anlage und die Batterien sind beide unter Anlage eingerichtet.

Schritte

  1. Navigieren Sie zu Power Control > Wirkleistung > Energiemanagement.

  2. Stellen Sie sicher, dass der Betriebsmodus Standardmodus ausgewählt ist.

  3. Aktivieren Sie den Toggle Laden der Batterie aus dem Netz einschränken.

  4. Geben Sie den relevanten Schwellenwert in kW ein.

Das Laden der Batterie aus dem Netz wird jetzt eingeschränkt.


📗

Beispiel

Ein Direktvermarkter steuert eine Anlage, die aus einer PV-Anlage und einer Batterie besteht. Aufgrund einer Tarifbeschränkung darf die Batterie nur von der PV-Anlage und nicht vom Netz geladen werden. Der Schwellenwert für das Laden ist auf 0 kW eingestellt.

Der Direktvermarkter verwendet PV-Produktionsprognosen, um zu entscheiden, wann die Batterie geladen werden soll. Allerdings können Prognoseunsicherheiten, wie plötzliche Bewölkung, zu Ladebefehlen führen, welche die aktuelle PV-Produktion überschreiten. In diesem Szenario begrenzt der blue’Log das Laden, um zu verhindern, dass Strom aus dem Netz verwendet wird.

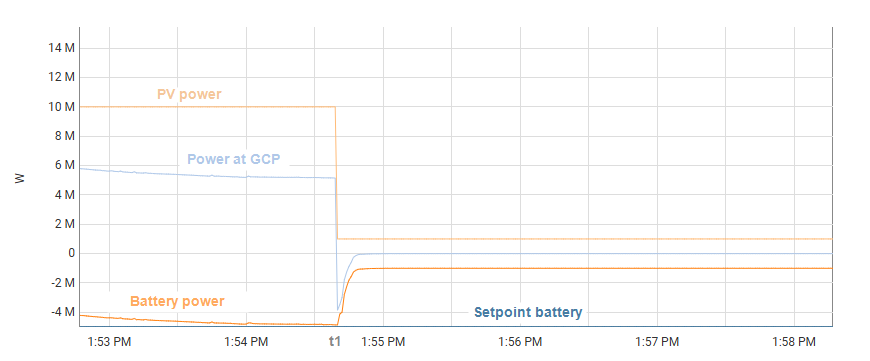

Beispiel für eingeschränktes Laden (Schwellenwert für das Laden = 0 kW)

Vor t1

  • Der Direktvermarkter sendet einen Batterie-Sollwert von -5 MW (Laden).

  • Ausreichend PV-Leistung (10 MW) steht zur Verfügung, um die Batterie zu laden.

  • Überschüssige PV-Leistung wird ins Netz eingespeist (Leistung am Netzanschlusspunkt GCP = 5 MW).

Nach t1

  • Plötzlicher Rückgang der PV-Leistung auf 1 MW (z. B. aufgrund von Bewölkung).

  • Der Direktvermarkter sendet weiterhin einen Sollwert von -5 MW.

  • Der Sollwert des Direktvermarkters wird nicht umgesetzt, da nicht genügend PV-Leistung verfügbar ist.

  • Der blue’Log passt die Ladeleistung automatisch an die verfügbare PV-Leistung (1 MW) an, sodass kein Strom aus dem Netz verwendet wird, um die Batterie zu laden.



Vorsicht

Funktionen, die mit der Netzsicherheit zusammenhängen (z. B. Frequenzregelung), haben eine höhere Priorität und sind von dieser Funktion nicht betroffen.

Wenn beispielsweise eine Batterie nicht aus dem Netz laden darf (Schwellenwert für das Laden ist auf 0 kW eingestellt) und ein Überfrequenzereignis auftritt (LFSM-O wird aktiviert), kann die Batterie dennoch aus dem Netz laden, um die Netzstabilität zu gewährleisten.


Vorsicht

Das System kann den Schwellenwert für das Laden für eine kurze Zeit überschreiten, bis der Regler stabilisiert, insbesondere in Fällen von schnellen und dynamischen Änderungen der Betriebsbedingungen (z. B. schneller Wechsel der PV-Produktion).
