Priorisierung zwischen verschiedenen Regelungsmodi

Zuletzt geändert:

Der blue'Log XC kann Steuerbefehle von verschiedenen Quellen empfangen (z. B. Netzbetreiber und Direktvermarkter), kann aber auch lokal eigene Sollwerte generieren, falls Frequenzereignisse auftreten, bei denen die Funktionen LFSM-U, LFSM-O oder FSM aktiv sind. Die Priorität in diesem Kontext und im Falle einer vorübergehenden Überlappung wird im Folgenden beschrieben.

Priorisierung zwischen Netzbetreiber und Direktvermarkter

  • Der Netzbetreiber kann Sollwerte über die folgenden blue'Log-Schnittstellen senden: Modbus Power Control, Digitaleingang oder Analogeingang.

  • Der Direktvermarkter kann die Remote Power Control Schnittstelle nutzen, um Sollwerte zu senden.

  • Wenn die Sollwerte des Netzbetreibers und des Direktvermarkters überlappen, hat der niedrigere Wert immer Vorrang.

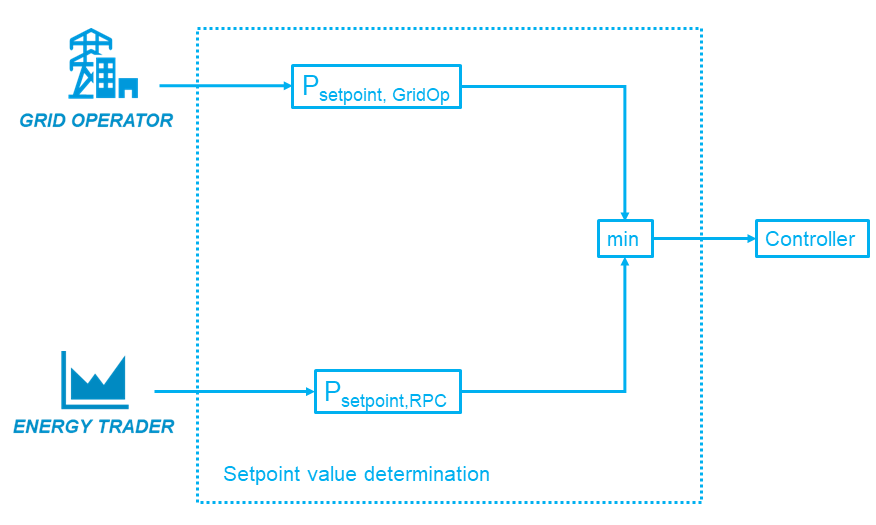

Prioritization_grid op_energy trader_en.PNG

Priorisierung zwischen Netzbetreiber und Direktvermarkter

Priorisierung zwischen Netzbetreiber, Direktvermarkter und Frequenzregelung

Wenn die Frequenzregelungsfunktionen (LFSM-O, LFSM-U oder FSM) aktiviert sind und ein Überfrequenz- oder Unterfrequenzereignis auftritt, berechnet der blue'Log seinen eigenen Sollwert, um zur Frequenzstabilität beizutragen. In solchen Fällen wird der Sollwert des Direktvermarkters vom blue'Log vollständig ignoriert.

Sie können die Priorisierung zwischen dem Sollwert des Netzbetreibers und dem Sollwert der Frequenzregelung über die Benutzeroberfläche konfigurieren. Für jeden der Frequenzregelungsmodi (LFSM-U, LFSM-O, FSM) können Sie eine zusätzliche Funktion aktivieren, die Priorisierung Netzbetreibersollwert heißt. Nur eine Frequenzregelungsfunktion kann gleichzeitig ausgeführt werden. LFSM-U und LFSM-O haben Vorrang vor FSM.

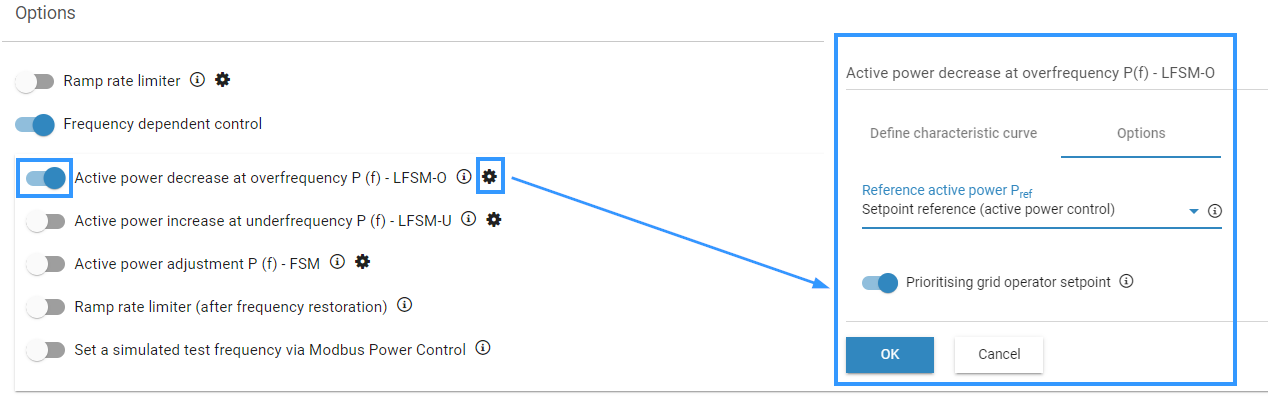

Frequency-dependent control - Configuration Prioritizing grid operator setpoint

Frequenzabhängige Steuerung - Konfiguration „Priorisierung Netzbetreibersollwert“

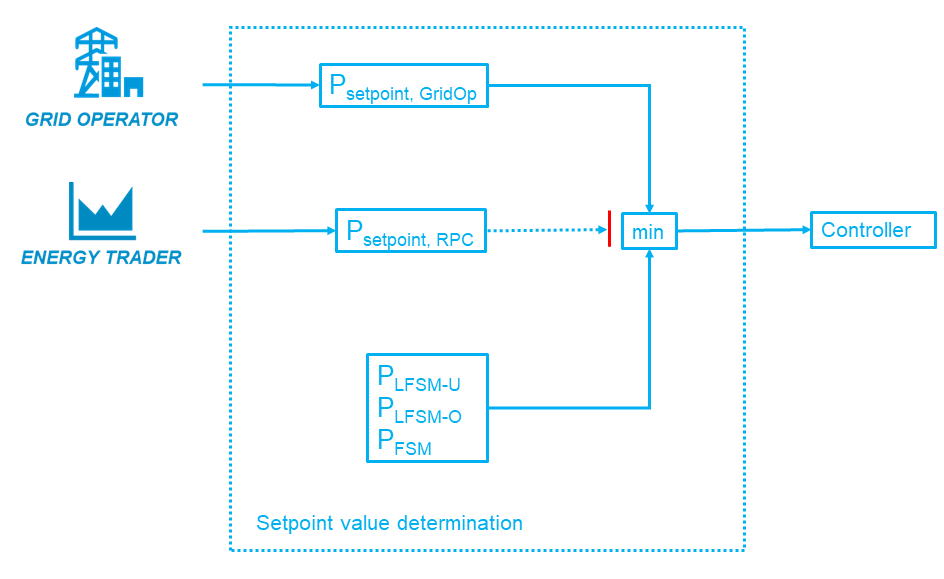

Frequenzregelung: Priorisierung Netzbetreibersollwert

Wenn die Funktion des Sollwerts des Netzbetreibers priorisiert ist, gilt der niedrigere Wert zwischen Sollwert des Netzbetreibers und Sollwert der Frequenzregelung.

Grid operator prioritized

Netzbetreiber priorisiert

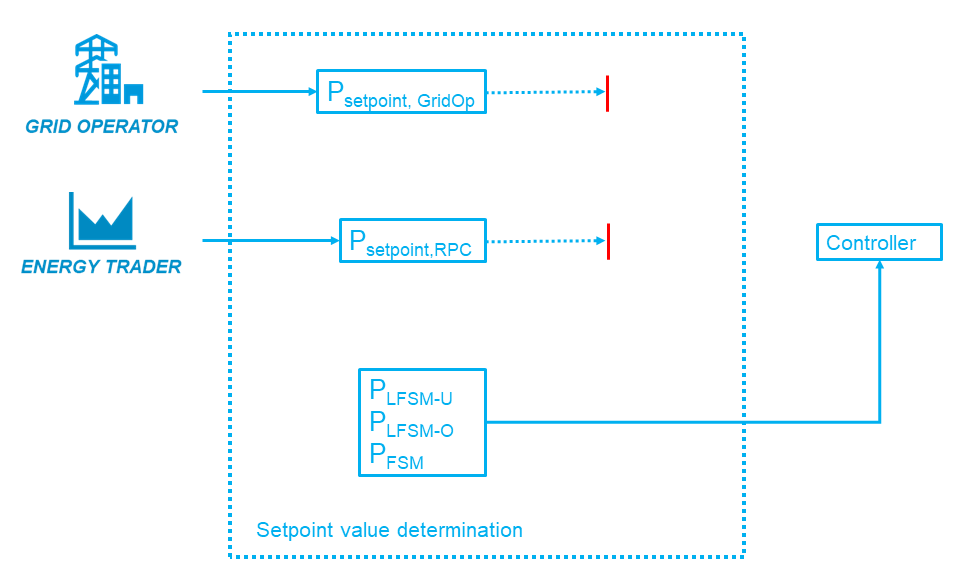

Frequenzregelung: Netzbetreiber nicht priorisiert

Wenn der Sollwert des Netzbetreibers nicht priorisiert ist, wird der Sollwert des Netzbetreibers immer ignoriert und nur der Sollwert der Frequenzregelung gilt.

Grid operator not prioritized

Netzbetreiber nicht priorisiert
