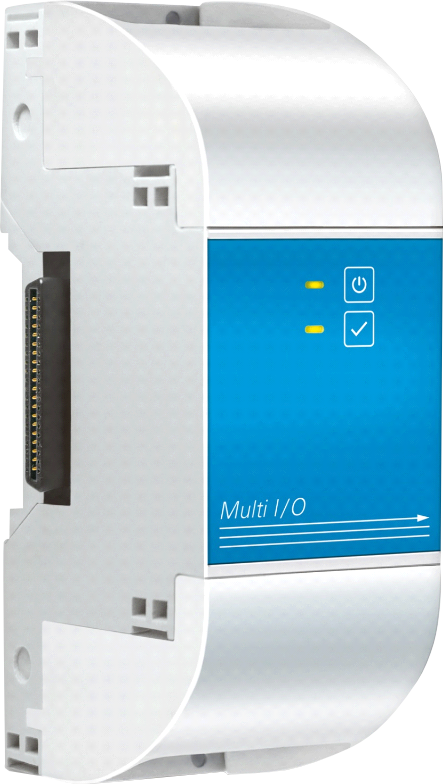

MX-Erweiterungsmodule Multi I/O
Artikel-Nr. 538.301
Beschreibung
Erweitert den blue’Log XM/XC um zusätzliche digitale und analoge Anschlüsse.
Technische Daten
|
Spannungsversorgung |
Systemintern |
|---|---|
|
Leistungsaufnahme |
Typischerweise 3 W (abhängig von der Konfiguration) |
|
Betriebstemperatur |
-20 °C … 55 °C |
|
Lagerungs- und Transporttemperatur |
-20 °C … 70 °C |
|
Schutzart |
IP 20 |
|
Montage |
Wandmontage, Hutschieneninstallation im elektrischen Verteilungsboard, in Schaltschränken |
|
Abmessungen (H x B x T) |
36 x 110 x 63 mm (inkl. Seitenteile) |
|
Gewicht |
100 g |
Anzeige / Bedienung
|
LED |
2 |
|---|
Schnittstellen
Multi-Eingänge
-
4 x Digital-/Analogeingang (Modus softwareseitig je Port konfigurierbar)
-
Für jeden Multi-Eingang stehen folgende Möglichkeiten zur Verfügung:
|
Typ |
Nutzung |
Bereich |
Genauigkeit |
Auflösung |
|---|---|---|---|---|
|
Digital |
Potential-behafteter Kontakt |
5 V DC; 5 A |
– |
– |
|
Zähler |
S0 |
S0-konform / max. 16 Hz |
– |
– |
|
Analog |
Spannungseingang |
0 … 10 V DC |
2 mV DC |
40 µV DC |
|
Analog |
Stromeingang |
0 … 20 mA |
80 µA |
2 μA |
|
Analog |
Widerstand (PT1000) |
600 … 1.800 Ω |
2 Ω |
0,5 Ω |
Digitalausgänge
-
4 x Digitalausgang (Modus softwareseitig je Port konfigurierbar)
-
Für jeden Digitalausgang stehen folgende Möglichkeiten zur Verfügung:
|
Typ |
Nutzung - Open Collector |
Bereich |
|---|---|---|
|
Digital |
Active high GND (0: 1 MΩ / 1: GND)
|
max. 24 V DC / max. 50 mA |
|
Digital |
Active low GND (0: GND / 1: 1 MΩ) |
max. 24 V DC / max. 50 mA |
|
Digital |
Active high 24 V (0: 1 MΩ / 1: 24 V DC)
|
24 V DC / max. 50 mA |
|
Digital |
Active low 24 V (0: 24 V DC / 1: 1 MΩ) |
24 V DC / max. 50 mA |
