PT1000 adhesive sensor

Last modified:

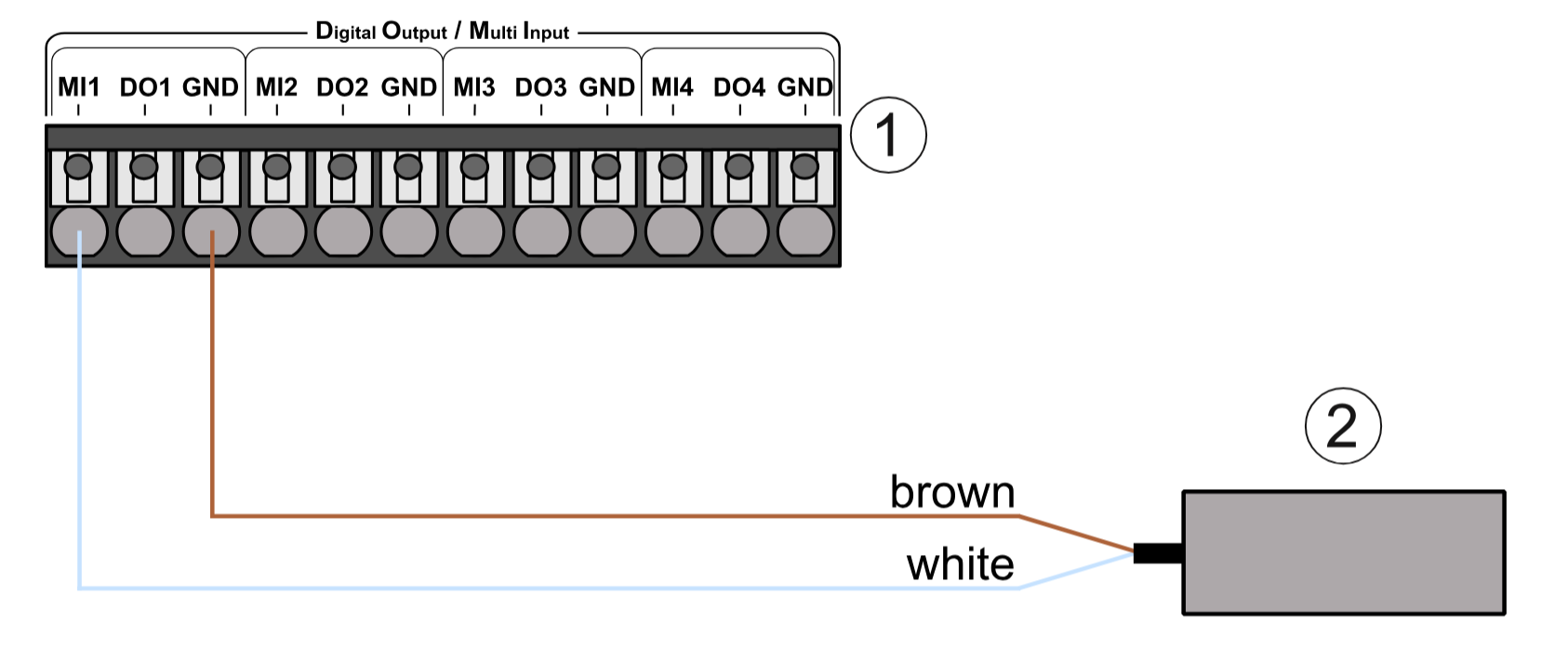

PT1000 adhesive sensor: Sensor connection

Description

1

Data logger terminal, digital output / multi-input

2

PT1000 temperature signal

Connection

Wire color

Use

Brown

Ground

White

PT1000 temperature signal

Configuration data

Measurement

Input

Unit

Gradient

Offset

Temperature

PT1000

°C

1

0
