Power Control über Digitaleingang

Letzte Überprüfung: 19 Dec 2024

Über die Power Control und Digitaleingänge

Digitaleingänge sind eine Methode zur Wirkleistungsregelung. Dies beinhaltet oft einen (Funk-)Rundsteuerempfänger, zum Beispiel. Das folgende Beispiel veranschaulicht den Anschluss und die Konfiguration eines Rundsteuerempfängers mit Digitaleingängen.

Ein Funk-Rundsteuerempfänger mit 4 potenzialfreien, normalerweise offenen Kontakten (NO) sollte die Wirkleistung der Anlage in den folgenden Stufen regeln:

• 100%

• 60%

• 30%

• 0%

Einen Rundsteuerempfänger an den blue'Log anschließen

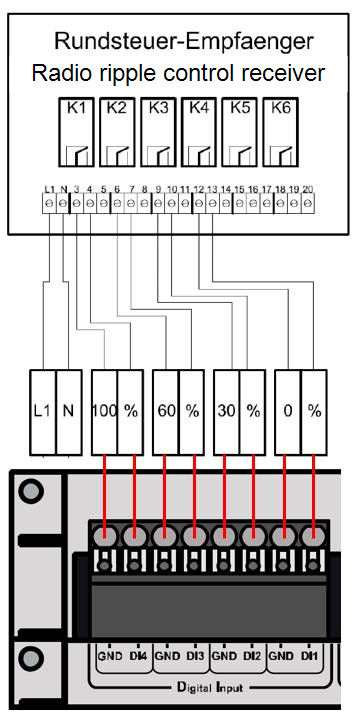

Die 4 potenzialfreien, normalerweise offenen Kontakte sind mit den 4 Digitaleingängen (DI 1-4) des blue'Log verbunden.

Wirkleistungsregelung auf dem blue'Log anschließen

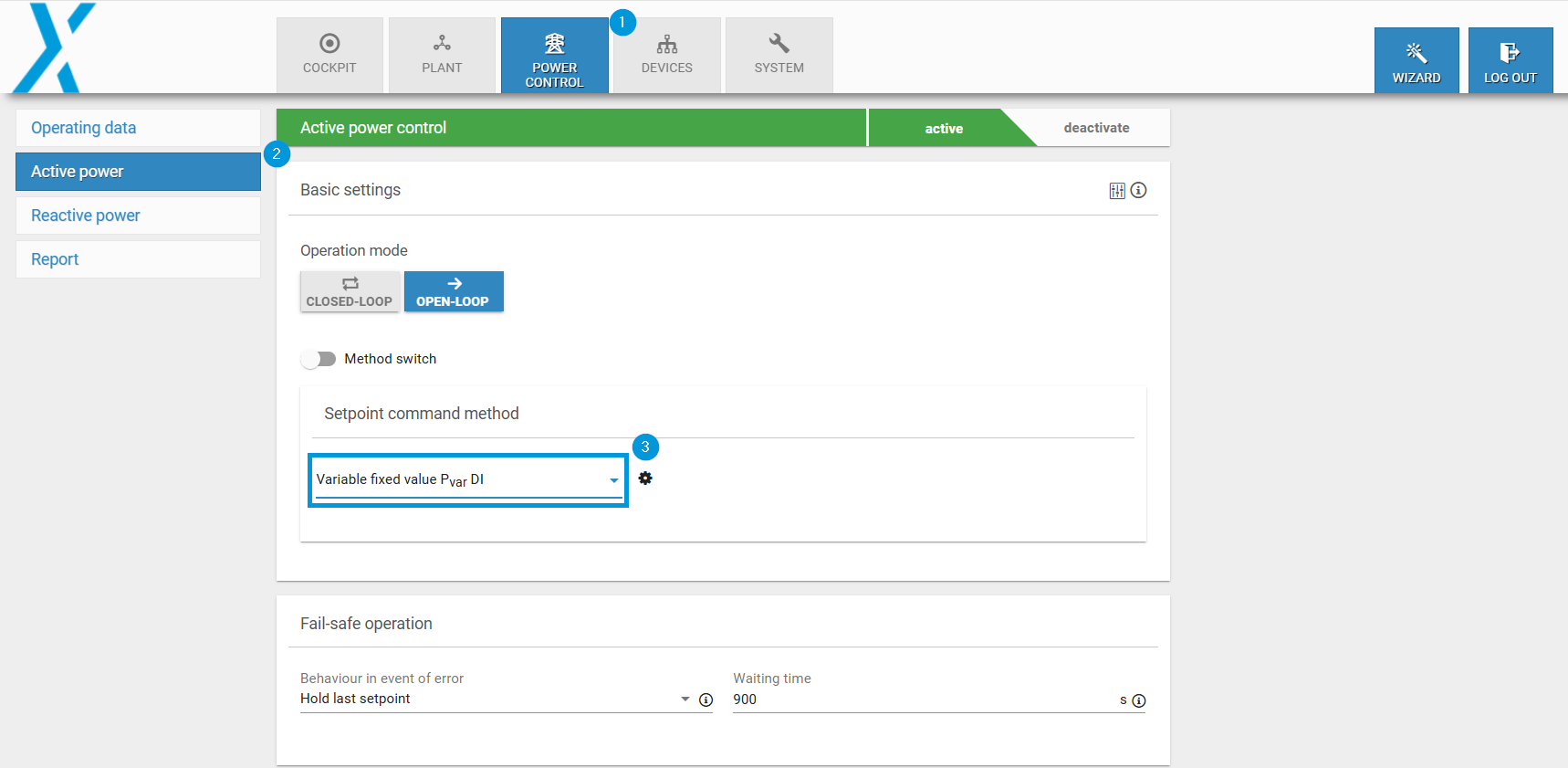

1. Gehen Sie in der Weboberfläche des blue'Log zu Power Control > Wirkleistung > Basiseinstellungen.

2. Wählen Sie das Verfahren zur Sollwertvorgabe P_var DI. Ein Fenster erscheint.




Schnittstelle definieren

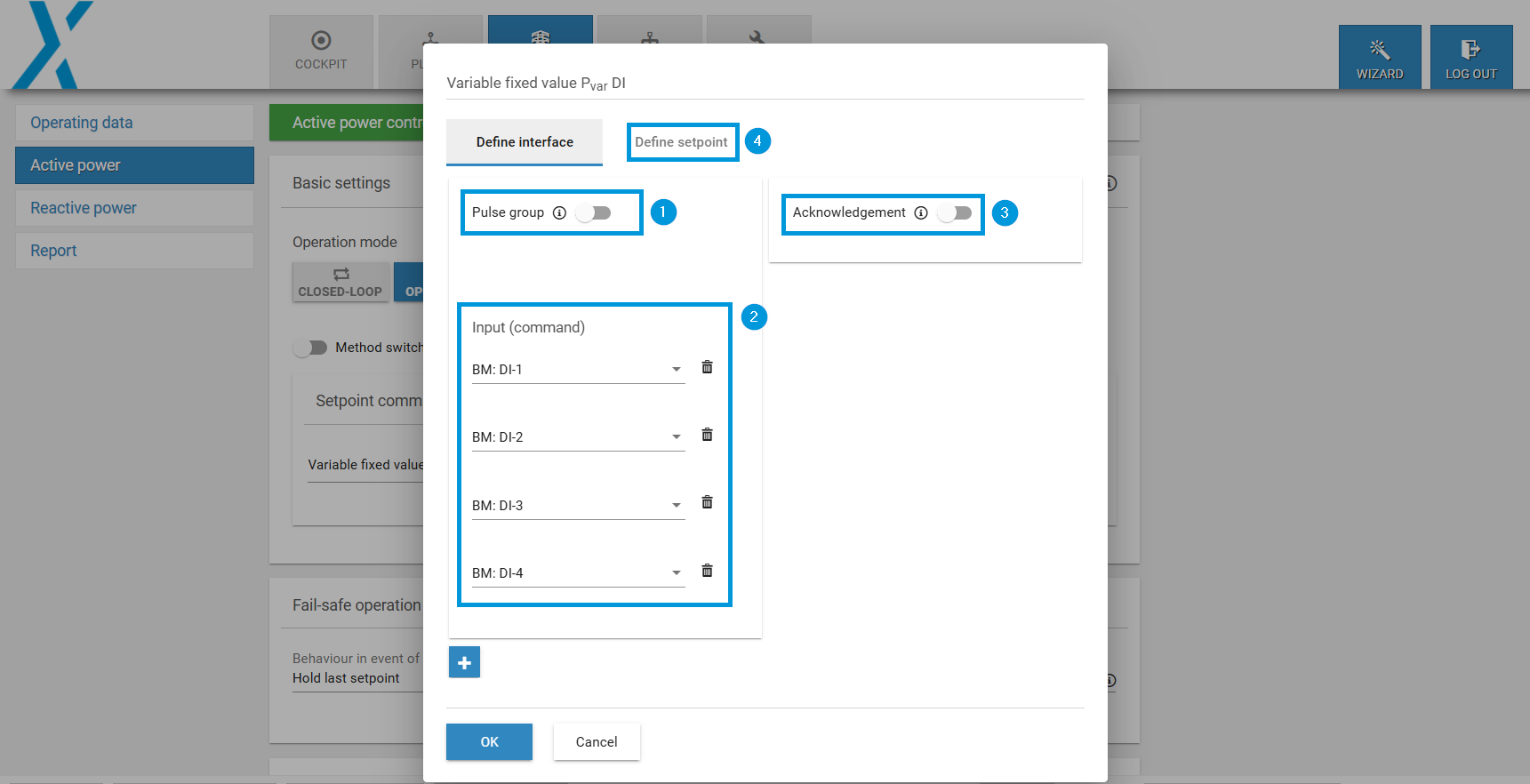

1. Impulsgruppe: Hier können Sie angeben, ob die Eingänge als Impuls oder dauerhaft geschaltet werden. Diese Informationen finden Sie in der Dokumentation des Herstellers für den Rundsteuerempfänger.

2. Eingang (Befehl): Geben Sie die für die Steuerung erforderlichen Eingänge an. Standardmäßig sind alle Digitaleingänge aufgelistet. Wenn Sie weniger als 4 Eingänge benötigen, entfernen Sie diese über den Papierkorb.

3. Quittierung: Einige Netzbetreiber verlangen eine Quittierung der Eingangssignale. Aktivieren Sie dazu den Quittierungs-Toggle. Standardmäßig werden die Quittierungen an den 4 Digitalausgängen (DO 1-4) des blue'Logs ausgegeben. Hierfür sind erweiterte Konfigurationsoptionen verfügbar.

Sollwert definieren

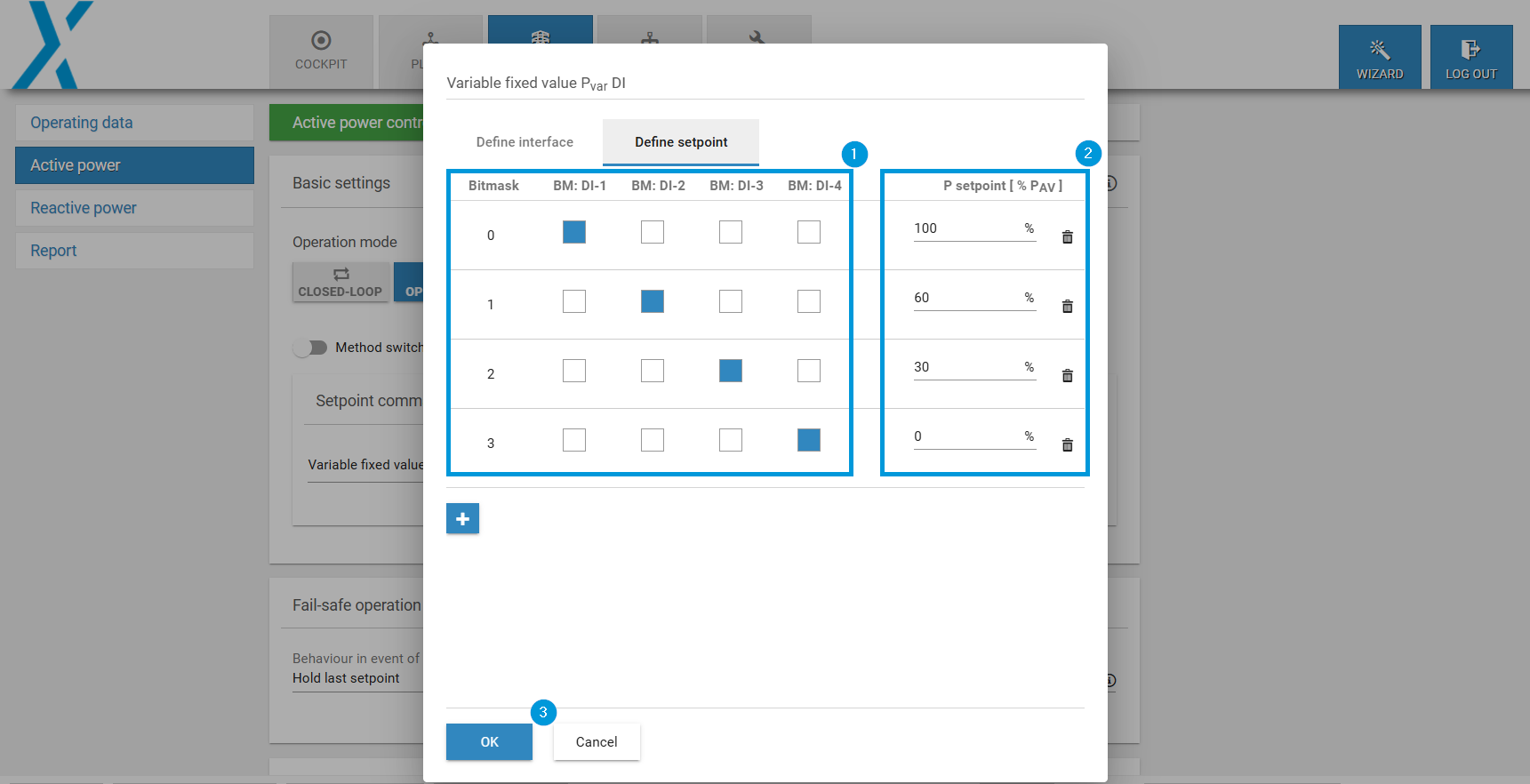

1. Wählen Sie den Tab Sollwert definieren.

1. Stellen Sie die Eingänge gemäß ihrer Zuordnung ein.

2. Weisen Sie jedem Eingang einen entsprechenden Sollwert zu.

3. Wählen Sie OK.

4. Die Einrichtung ist abgeschlossen.

Nächste Schritte

Nachdem die Konfiguration abgeschlossen ist, erledigen Sie folgende Schritte:

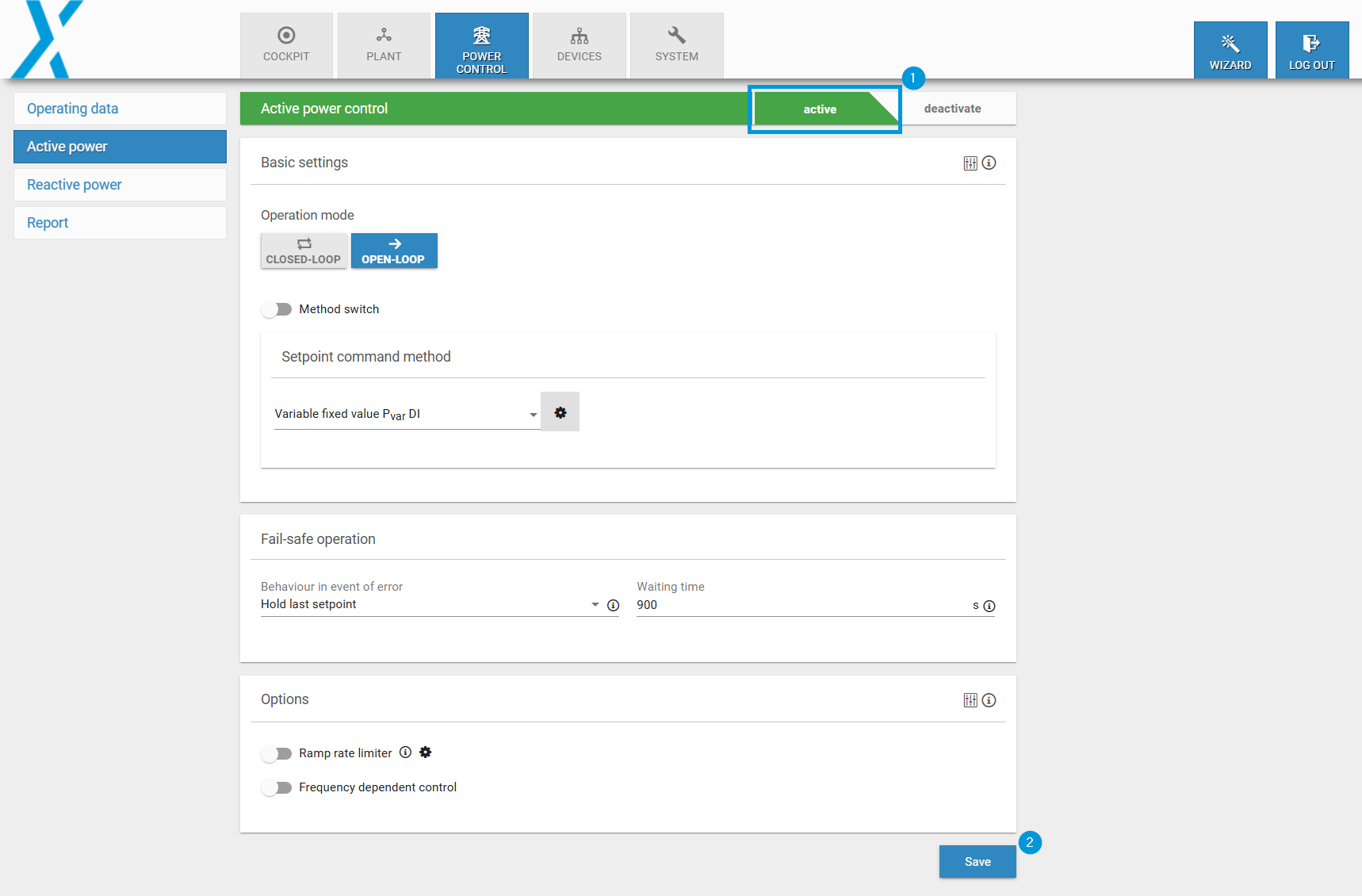

1. Aktivieren Sie den Remote Power Control-Toggle.

2. Wählen Sie Speichern.

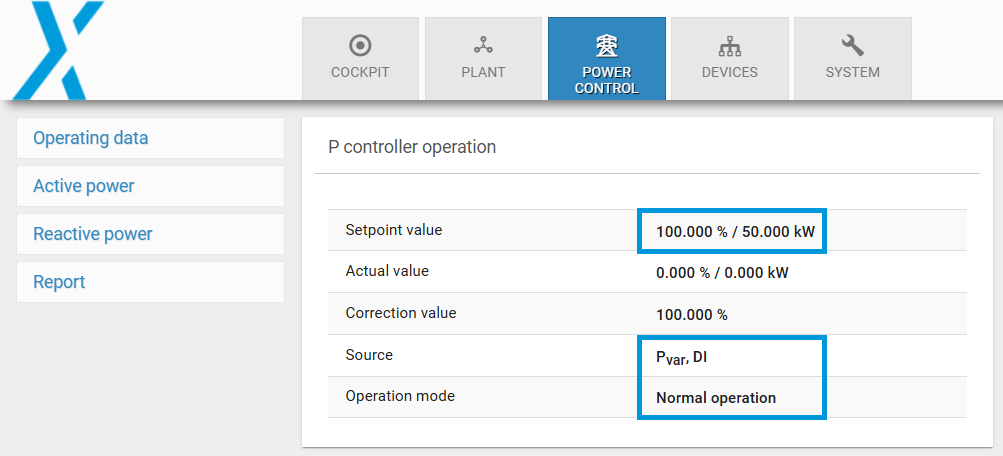

Überprüfen Sie, ob die Eingänge ordnungsgemäß funktionieren

Sie können diesen Schritt auch simulieren, indem Sie die entsprechenden Eingänge (DI 1-4) mit GND überbrücken. Überprüfen Sie, ob der entsprechende Sollwert unter Power Control verwendet wird.
