SFTP/FTP Push

Zuletzt geändert:


Die SFTP/FTP-Push blue'Log XM/XC-Lizenz aktiviert die Push-Funktion auf Ihrem blue'Log, sodass Sie Messdaten an VCOM oder einen FTP/SFTP-Server Ihrer Wahl senden können.


❗

Warnung

Aus Gründen der Cybersicherheit empfehlen wir dringend die Verwendung von SFTP anstelle von FTP.

SFTP/FTP-Push einrichten

Voraussetzungen

  • Der FTP/SFTP-Server muss derzeit verfügbar sein, um Ihre Einstellungen zu speichern.

Schritte

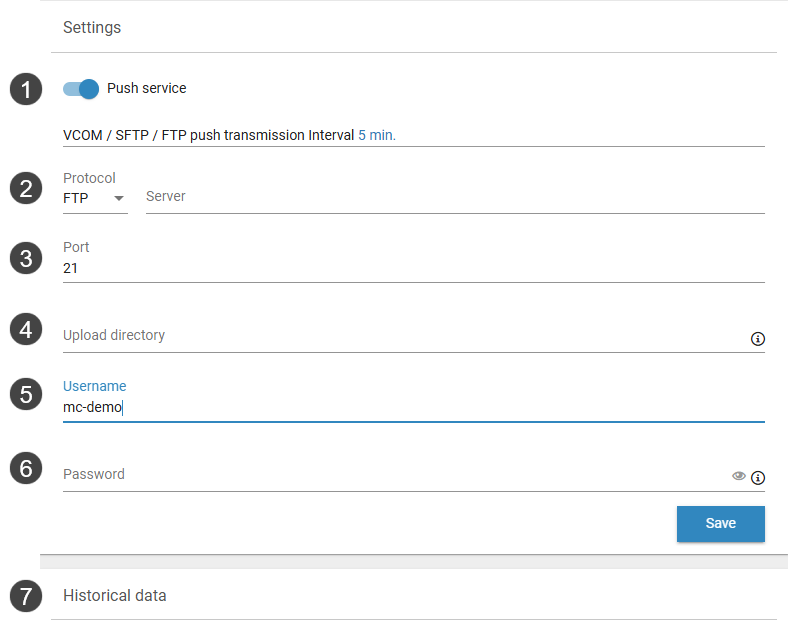

  1. Navigieren Sie zu Anlage> SFTP/FTP-Push.

  2. Aktivieren Sie den Toggle Push-Service.

  3. Das Übertragungsintervall gilt sowohl für FTP/SFTP als auch für VCOM (sofern verwendet). Um das Intervall zu ändern, wählen Sie die Zeit aus. Dies wird Sie zur VCOM-Konfiguration umleiten.

  4. Unter Protokoll wählen Sie FTP oder SFTP und geben Sie den Servernamen ein.

  5. Wählen Sie den relevanten Port. Verwenden Sie den die Pfeile, um die Portnummer zu ändern.

  6. Um Ihre Daten in ein bestimmtes Verzeichnis zu verschieben, geben Sie den Namen des Uploadverzeichnis ein.

  7. Geben Sie den Benutzernamen und das Passwort für Ihren Server ein.

  8. Sie haben die Möglichkeit, historische Daten zu übertragen.

    • NUR VCOM Navigieren Sie zu Anlage> VCOM.

    • Aktivieren Sie Historische Daten.

    • Wählen Sie den Zeitraum aus, für den historische Daten übertragen werden sollen.

SFTP/FTP-Push ist jetzt eingerichtet. Überprüfen Sie den Server auf Übertragungen.

XML-Dateien und Gzip-Dateien

  • Eine XML-Datei enthält 5 x 1 Minute.

  • Alle Zeitstempel in der Datei verwenden das UTC-Format (Beispiel: 2018-01-14T10:00:00Z).

  • Für Übertragungsintervalle von > 5 Minuten werden jedes Mal mehrere Dateien gesendet (für 60 Minuten: 12 XML/gz-Dateien).

  • Jede XML-Datei wird komprimiert und als Gzip-Datei übertragen.

Dateiname

XML

<Serial number>_<date>_<start time of the data>_<end time of the data>

Beispiel: 79810829150006_20181224_2300_2315.xml

Gzip

<Serial number>_<date>_<start time of the data>_<end time of the data>

Beispiel: 79810829150006_20181224_2300_2315.xml.gz

Die XML-Datei basiert auf unserer VCOM-Import-Spezifikation.

Beispiel der Struktur des blue’Log-Geräts
XML
<device type="DEVICE-TYPE" id="deviceId">
  <uid>deviceId</uid><!—blue’Log deviceId -->
  <name>Inverter 13.37</name>
  <vendor>Huawei</vendor>
  <model>SUN2000-28KTL</model>
  <serial>1234567890</serial>
  <firmware>9.99.99</firmware>
  <interface-type>RS485</interface-type><!-- ETHERNET, PIN, RS485 -->
  <interface-address>BM_RS485_2</interface-address><!—blue’log portId -->
  <address>${data.address}</address>
</device>

Beispiel von Einheiten

In der Regel werden SI-Einheiten vom Datenlogger verwendet. Einheiten, die von den Import-Spezifikation abweichen, finden sich im Bereich <abbreviations>.

XML
<abbreviations>
  <mv t="E_INT" unit="Wh" />
  <mv t="E_DAY" unit="Wh" />
  <mv t="E_TOTAL" unit="Wh" />
  <mv t="R_ISO" unit="Ohm" />
</abbreviations>
📗

Beispiel-XML-Datei

xml_example_79810807150022_20180823_1410_1415.zip
