Zuletzt geändert:

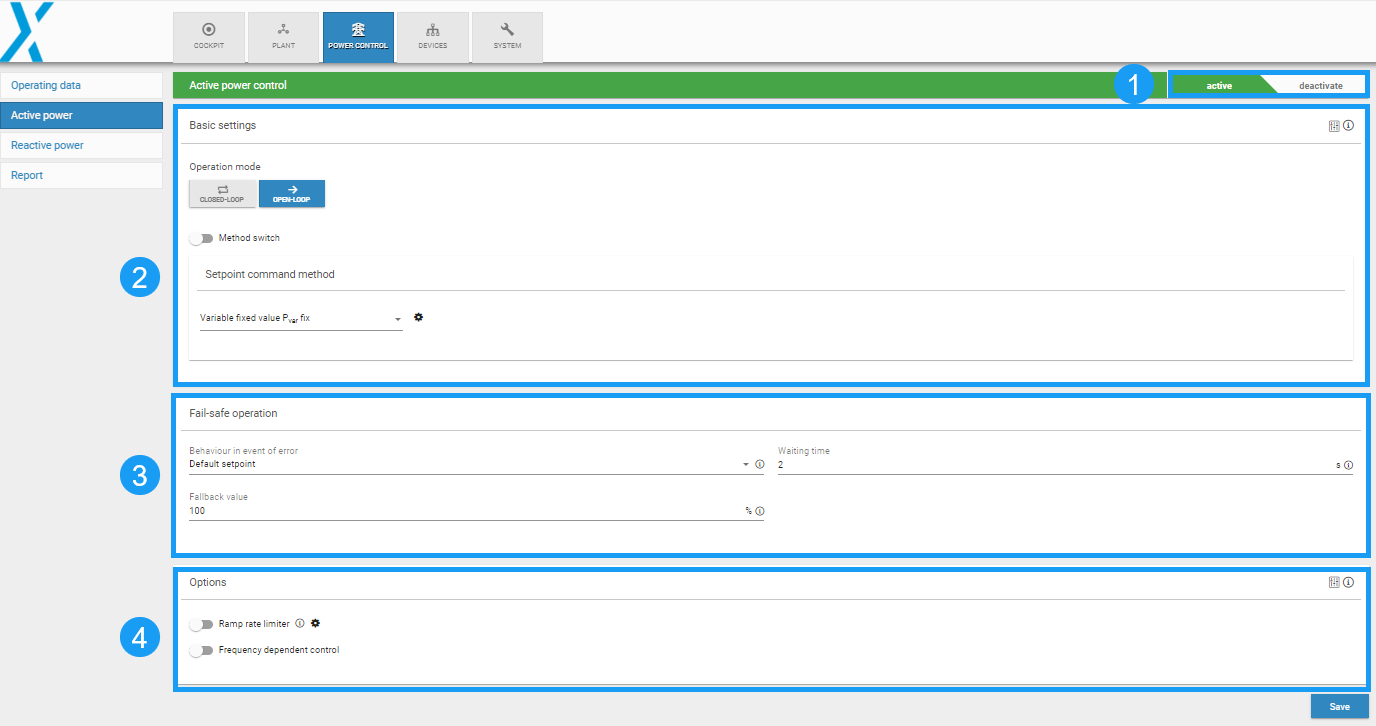

Unter Power Control Wirkleistung können Sie Parameter zur Wirkleistungsregelung konfigurieren. Die Benutzeroberfläche ist in 4 Hauptabschnitte unterteilt, wie unten beschrieben.
1. Power Control-Toggle
Vorsicht
Aktivieren Sie den Power Control Toggle NUR, wenn die Power Control-Konfiguration vollständig abgeschlossen ist.
2. Basiseinstellungen
Betriebsmodus
Verfahrenswechsel
-
Verfahrenswechsel über Digitaleingang oder Modbus konfigurieren
Verfahren zur Sollwertvorgabe
Der blue’Log bietet die folgenden Verfahren zur Sollwertvorgabe an:
|
Verfahren |
Beschreibung |
|---|---|
|
Variabler Festwert Pvar fix |
Ein Festwert wird als Standard definiert |
|
Variabler Festwert Pvar Modbus |
Ein externer Regler sendet die Spezifikation an den blue’Log über Modbus TCP |
|
Variabler Festwert Pvar AI |
Die Spezifikation hängt von einem Analogsignal (0-20mA) ab |
|
Variabler Festwert Pvar DI |
Die Spezifikation hängt von einem oder mehreren Digitaleingängen ab |
Jedes Verfahren kann im Open-Loop oder Closed-Loop verwendet werden. Der automatische Wechsel zwischen Open-Loop und Closed-Loop ist nicht möglich. Wählen Sie relevante Parameter aus dem Dropdown-Menü für das Verfahren zur Sollwertvorgabe aus und geben Sie die Werte ein, indem Sie das
Erweiterte Reglerparametrierung
Zum Reglertuning für die Wirkleistung wählen Sie das
-
Regler-Abtastzeit
-
Standardwert: 500 ms
-
Weitere Optionen: 50 ms, 100 ms, 200 ms, 1000 ms, 2000 ms
-
-
Für Konfigurationshilfe empfehlen wir unsere Ingenieurdienste (Kontakt Vertrieb).
3. Betrieb bei Störung
-
Betrieb bei Störung im Falle eines Kommunikationsverlusts konfigurieren.
4. Optionen
Gradientenbegrenzung
-
Konfigurieren Sie eine Gradientenbegrenzung.
Frequenzregelung
-
Frequenzregelung konfigurieren.
