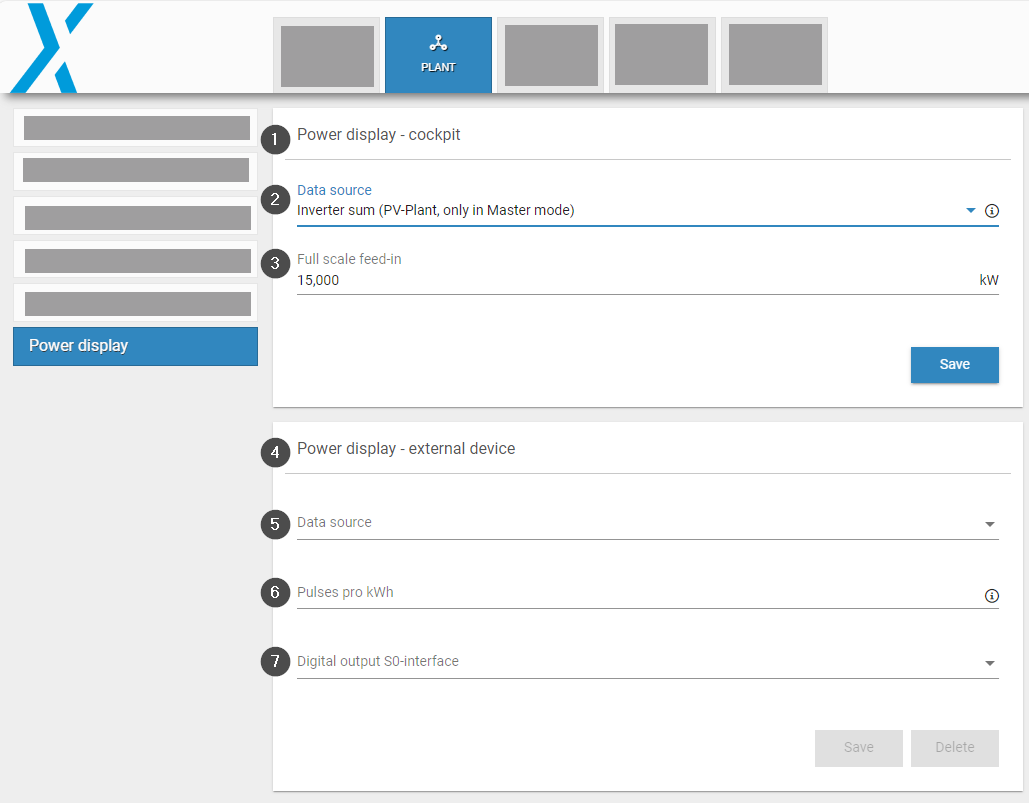

Leistungsanzeige

1

Leistungsanzeige - Cockpit

Die Datenquelle, die unter Cockpit angezeigt wird

2

Datenquelle

Gesamt-AC Leistung von:

• Wechselrichter: PV-Anlage mit Power Control im Master-Slave-Modus

• Wechselrichter: blue'Log

• Verbundener Zähler

3

Skalenendwert Einspeisung

Maximale Einspeisung der Anlage

4

Leistungsanzeige - externes Gerät

Die Daten werden über ein externes Gerät angezeigt, wie z. B. einem großen Bildschirm, der die erzeugte Energie und die Leistung der Anlage visualisiert.

5

Datenquelle

Gesamt-AC Leistung von:

• Wechselrichter: PV-Anlage mit Power Control im Master-Slave-Modus

• Wechselrichter: blue'Log

6

Impulse pro kWh

Geben Sie eine Puls-Konstante ein, sodass die maximale Impulsrate von 10 Hz nicht überschritten wird

7

Digitale Ausgabe S0-Schnittstelle

Verfügbare Werte auswählen (Werte, die noch nicht zugewiesen sind)
