Über Mischanlagen

In vielen PV-Anlagen heute umfasst die Einrichtung mehr als nur die Einspeisung von Strom in das Mittel- oder Hochspannungsnetz. Zunehmend wird die Solarerzeugung mit dem Energieverbrauch vor Ort kombiniert, wie in Fabriken mit einem hohen Strombedarf (Last). Diese werden als Mischanlagen bezeichnet.

In solchen Fällen verlangen Netzbetreiber typischerweise die Kontrolle sowohl über die Wirkleistung und Blindleistung am Netzanschlusspunkt (NAP, Netzverknüpfungspunkt). Wenn die Blindleistung je nach Spannung oder Leistungsniveau geregelt werden muss, muss diese Messung am Netzanschlusspunkt erfolgen.

Änderungen ab Firmware 34.3.6:

  • Der blue’Log unterstützt Konfigurationen für Mischanlagen mit komplexen Regelkonzepten.

  • Die Funktion entspricht der deutschen VDE-AR-N 4110 für gemischte Erzeugungsanlagen, die an das Mittelspannungsnetz angeschlossen sind.

  • Separate Messgeräte (Zähler, Netzanalysatoren) können für Wirkleistung und Blindleistung ausgewählt werden.

  • Dies beseitigt die Notwendigkeit eines vor Ort befindlichen SPS, um einen virtuellen Zähler aus mehreren Datenquellen zu simulieren. Insgesamt wird die Einrichtung vereinfacht und die Komplexität des Systems reduziert.

  • Änderungen ab Firmware 35.1.7: Sie können separate Messgeräte (Zähler, Netzanalysatoren) für abweichende Messwerte (P und/oder U) verwenden, die in Kennlinien genutzt werden.

Hinweis

Wenn eine frühere Firmware installiert ist und Power Control (Leistungsregelung) auf Ihrem blue’Log aktiviert ist, beachten Sie die folgenden Änderungen, wenn Sie auf Firmware 34.3.6 oder höher aktualisieren:

  • Die Zähler für die Wirkleistungs- und Blindleistungsregelung sind identisch. Der konfigurierte Zähler für P wird standardmäßig auch für Q verwendet.

  • Die Zähler für Referenzwerte in Kennlinien (Q/cos phi) verwenden den für Q konfigurierten Zähler.

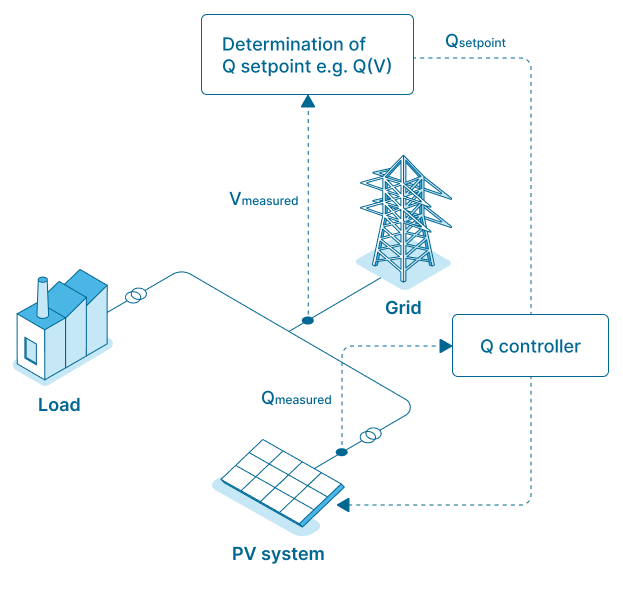

Schematic of measurement of reactive power Q in a mixed plant
Grafik: Messung der Blindleistung (Q) in einer Mischanlage


Separate Zähler für Wirkleistung und Blindleistung konfigurieren

Voraussetzungen

  • Firmware 34.3.6 oder höher ist installiert

Schritte

  1. Navigieren Sie zu Power Control > Betriebsdaten.

  2. Gehen Sie im Abschnitt Anlagendaten zu Zähler für Wirkleistung auswählen.

  3. Wählen Sie den relevanten Zähler für die Wirkleistungsregelung aus.

  4. Unter Zähler für Blindleistung auswählen wählen Sie den relevanten Zähler für die Blindleistungsregelung aus.

    • Es ist möglich, denselben Zähler für beide zu verwenden.

    • Standardmäßig verwenden die Zähler, die Kennlinien nutzen, die Messwerte des Blindleistungszählers.

    • Wenn Sie einen separaten Messwert für die Wirkleistung benötigen (z. B. Q(P)), fahren Sie mit dem nächsten Schritt fort.

  5. Gehen Sie zu Power Control > Blindleistung> Zählerauswahl für spezifische Messwerte.

  6. Definieren Sie den relevanten Messwert (P und/oder U), der in Ihrer Kennlinie verwendet wird.

Die Messwerte für die ausgewählten Zähler werden jetzt unter Power Control > Übersicht angezeigt.
