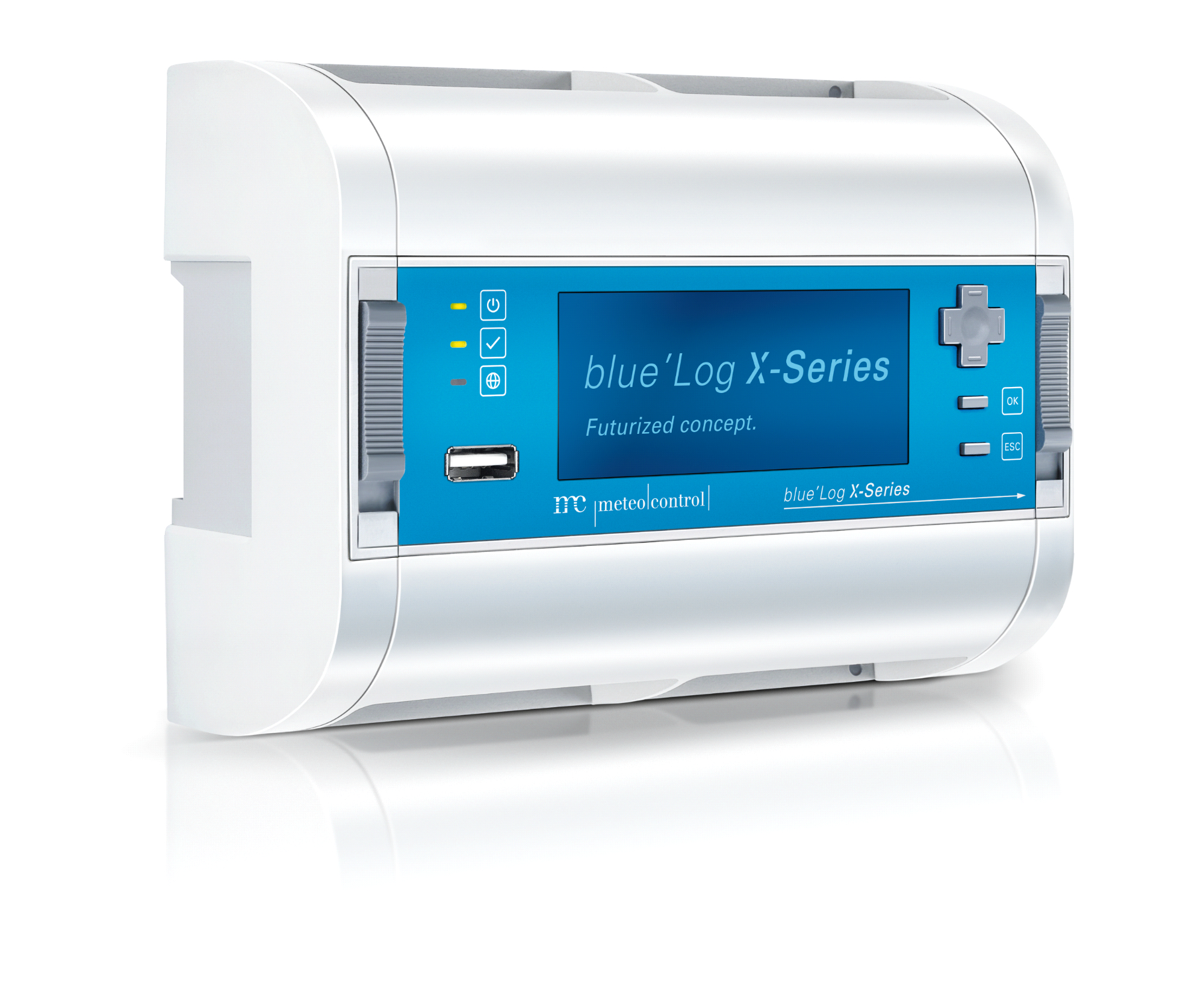

blue’log XM-Slave

Beschreibung

Der blue’Log XM-Slave erfasst alle Daten Ihrer PV-Anlage und dient als Gateway für VCOM Cloud und Local SCADA Center. Außerdem bildet das Gerät für den Parkregler blue’Log XC die Schnittstelle zu allen steuerbaren Einheiten (Wechselrichter) an der Anlage.

Hinweis

Der blue’Log XM-Slave kann nur im Rahmen eines Projektangebots bestellt werden.

Features

Bis zu 100 Geräte¹⁾
Bis zu 250 Tracker²⁾
Einsetzbar für Anlagen jeder Leistungsklasse
Messwerte im 1 min Intervall
Mindestens 100 Tage Datenspeicherung (Langzeitspeicherung in VCOM Cloud oder Local SCADA)
Automatisches Nachsenden der Daten bei Verbindungsabbrüchen
Versand von historischen Daten (mindestens 100 Tage in der Vergangenheit)
Kompatibel mit mehr als 3.300 Geräten. Siehe Kompatibilitätscheck.

¹⁾ Ausnahme: Status über Multi-/Digital-Eingänge sind nicht in den Geräten enthalten.
²⁾ Wenn der Tracker-Modus auf dem blue’Log aktiviert ist, können bis zu 250 Geräte anstelle von 100 abgefragt werden. In diesem Fall können keine weiteren Geräte, bis auf die Gerätetypen Tracker, Sensoren (maximal 10) und Status DI intern, konfiguriert werden.

Erweiterungen

Sie können den Funktionsumfang mit diversen Lizenzen erweitern.
Die zur Verfügung stehenden Zusatzlizenzen können dem Datenblatt blue'Log XM/XC Zusatzlizenzen entnommen werden.

Technische-Daten

Spannungsversorgung	24 V DC
Leistungsaufnahme	Typisch 5 W, Max.80 W, inkl. MX-Erweiterungsmodule
ESD-Schutz	Geprüft nach DIN EN 61000-4-2 (4 kV Kontaktentladung, 8 kV Luftentladung)
Betriebstemperatur	-20 °C…+60 °C
Lagerungs- und Transporttemperatur	-20 °C…+75 °C
Schutzart	IP 20
Höhenlage	max. 2000 m
Relative Luftfeuchte	max. 80%
Verschmutzungsgrad	max. 2
Montage	Hutschienen- (35 mm) und Wandmontage
Abmessungen (H x B x T)	110 x 146 x 63 mm (inkl. Seitenteile)
Gewicht	385 g
Speicher	16 GB (>100 Tage Datenspeicherung)

Anzeige / Bedienung

Display	1 (291 x 118 Pixel)
LED-Anzeige	3
Bedientasten / Steuerkreuz	2 / 1
Reset-Taste	1
DIP-Schalter (Busterminierung)	3 (2 x RS485 / 1 x CAN)

Schnittstellen

Kommunikation

2 x RS485 (Schnittstellen einzeln terminierbar)
1 x Ethernet (10/100 MBit)
1 x CAN

Digitaleingänge

4 x Digitaleingang (Modus softwareseitig je Port konfigurierbar)
Für jeden Digitaleingang stehen folgende Möglichkeiten zur Verfügung:

Typ	Nutzung	Bereich	Genauigkeit	Auflösung
Digital	Potential-behafteter Kontakt	24 V DC; 20 A	–	–
Zähler	S0	S0-konform / max. 16 Hz	–	–

Multi-Eingänge

4 x Multi-Eingang (Modus softwareseitig je Port konfigurierbar)
Für jeden Multi-Eingang stehen folgende Möglichkeiten zur Verfügung:

Typ	Nutzung	Bereich	Genauigkeit	Auflösung
Digital	Potential-behafteter Kontakt	5 V DC; 5 A	–	–
Zähler	S0	S0-konform / max. 16 Hz	–	–
Analog	Spannungseingang	0 … 10 V DC	2 mV DC	40 µV DC
Analog	Stromeingang	0 … 20 mA	80 µA	2 μA
Analog	Widerstand (PT1000)	600 … 1,800 Ω	2 Ω	0,5 Ω

Digitalausgänge

4 x Digitalausgang (Modus softwareseitig je Port konfigurierbar)
Für jeden Digitalausgang stehen folgende Möglichkeiten zur Verfügung:

Typ	Nutzung - Open Collector	Bereich
Digital	High aktiv GND (0: 1 MΩ / 1: GND) (Firmware < 16.0.5 Active low)	max. 24 V DC / max. 50 mA
Digital	Active low GND (0: GND / 1: 1 MΩ)	max. 24 V DC / max. 50 mA
Digital	High aktiv 24 V (0: 1 MΩ / 1: 24 V DC) (Firmware < 16.0.5 Active high)	24 V DC / max. 50 mA
Digital	Low aktiv 24 V (0: 24 V DC / 1: 1 MΩ)	24 V DC / max. 50 mA

MX-Erweiterungsmodule

Das System kann durch den Anschluss von MX-Erweiterungsmodulen um zusätzliche Schnittstellen erweitert werden.
Sie können folgende Module anschließen:

MX-Module RS485/422	max. 3
MX-Module Multi I/O	max. 5
