Diagramm

Sehen Sie sich das Diagramm auf der ANLAGENEBENE unter Auswertung an.

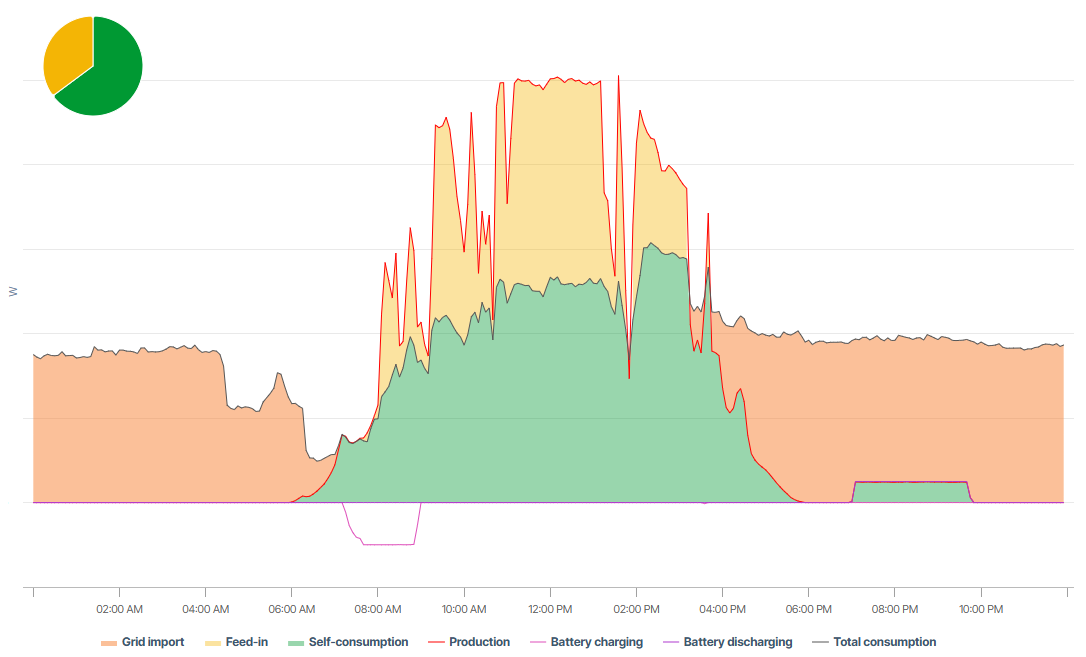

Self-consumption chart for a system with a battery in Day view — Eigenverbrauchsdiagramm für eine Anlage mit einer Batterie in **Tagesansicht**

Grundlegende Informationen

Beschreibung	Das Diagramm gibt einen Überblick über die Energiewerte im Laufe der Zeit, wenn Ihre Anlage selbst erzeugte Energie direkt vor Ort verbraucht: Eigenverbrauch: Wählen Sie Produktion, Eigenverbrauch und Einspeisung in der Legende aus, um anzuzeigen, wie viel der von Ihrer Anlage erzeugten Energie von Lasten vor Ort selbst verbraucht oder ins Netz eingespeist wird. Für den gesamten ausgewählten Zeitraum finden Sie den Anteil der erzeugten Energie, der selbst verbraucht oder ins Netz eingespeist wird, im Kreisdiagramm. Selbstversorgung: Wählen Sie Gesamtverbrauch, Eigenverbrauch und Netzeinspeisung in der Legende aus, um anzuzeigen, wie viel des gesamten Energiebedarfs Ihres Standorts durch die selbst erzeugte Energie Ihrer Anlage oder durch Energie aus dem Netz gedeckt wird. Wenn Ihre Anlage auch eine Batterie hat: Zusätzlich wählen Sie Batterieladung und Batterieentladung in der Legende aus, um anzuzeigen, wie viel der von Ihrer Anlage erzeugten Energie gespeichert wird (Batterieladung) und wie viel Energie aus dem Speicher kommt (Batterieentladung). Für den gesamten ausgewählten Zeitraum finden Sie den Anteil der erzeugten Energie, der in die Batterie geladen wird, im Kreisdiagramm.
Voraussetzungen	Sie haben die notwendigen Terme für dieses Diagramm erstellt. Siehe auch Eigenverbrauchsterme. Wenn Sie eine nicht standardmäßige Anlagenkonfiguration haben, müssen Sie die Standard-Termdefinitionen an Ihre Bedürfnisse anpassen.
Weitere Details	Terme Bearbeiten Sie jeden dieser Eigenverbauchs-Terme nach Ihren Bedürfnissen auf der ANLAGENEBENE unter Anlageneinstellungen > Berechnungen > Terme > Term-Editor. Insbesondere die Definition der Terme Batterieladung und Batterieentladung hängt von Ihrer individuellen Anlagenkonfiguration ab, zum Beispiel, ob Ihre Batterie auch aus dem Netz geladen wird oder ob Sie weitere Technologien haben, um den Ursprung und das Ziel der Energie zu verfolgen. Diagrammfarben NUR PREMIUM-PARTNER Sie können die Farben dieses Diagramms nicht mit der Diagrammfarben-Funktion anpassen.

Beschreibung

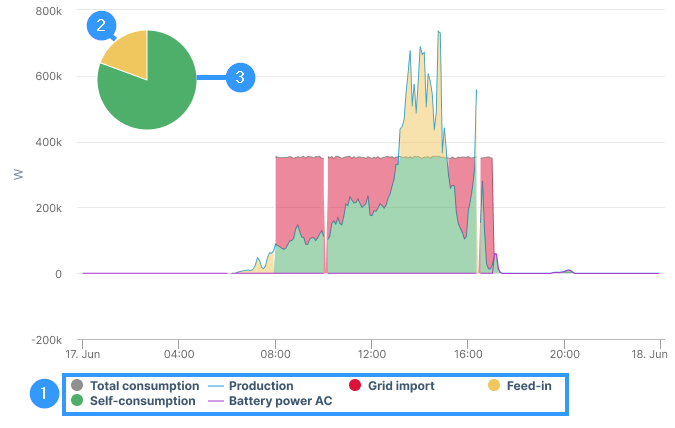

Das Diagramm gibt einen Überblick über die Energiewerte im Laufe der Zeit, wenn Ihre Anlage selbst erzeugte Energie direkt vor Ort verbraucht:

Eigenverbrauch: Wählen Sie Produktion, Eigenverbrauch und Einspeisung in der Legende aus, um anzuzeigen, wie viel der von Ihrer Anlage erzeugten Energie von Lasten vor Ort selbst verbraucht oder ins Netz eingespeist wird. Für den gesamten ausgewählten Zeitraum finden Sie den Anteil der erzeugten Energie, der selbst verbraucht oder ins Netz eingespeist wird, im Kreisdiagramm.
Selbstversorgung: Wählen Sie Gesamtverbrauch, Eigenverbrauch und Netzeinspeisung in der Legende aus, um anzuzeigen, wie viel des gesamten Energiebedarfs Ihres Standorts durch die selbst erzeugte Energie Ihrer Anlage oder durch Energie aus dem Netz gedeckt wird.

Wenn Ihre Anlage auch eine Batterie hat:

Zusätzlich wählen Sie Batterieladung und Batterieentladung in der Legende aus, um anzuzeigen, wie viel der von Ihrer Anlage erzeugten Energie gespeichert wird (Batterieladung) und wie viel Energie aus dem Speicher kommt (Batterieentladung). Für den gesamten ausgewählten Zeitraum finden Sie den Anteil der erzeugten Energie, der in die Batterie geladen wird, im Kreisdiagramm.

Voraussetzungen

Sie haben die notwendigen Terme für dieses Diagramm erstellt. Siehe auch Eigenverbrauchsterme.
Wenn Sie eine nicht standardmäßige Anlagenkonfiguration haben, müssen Sie die Standard-Termdefinitionen an Ihre Bedürfnisse anpassen.

Weitere Details

Terme

Bearbeiten Sie jeden dieser Eigenverbauchs-Terme nach Ihren Bedürfnissen auf der ANLAGENEBENE unter Anlageneinstellungen > Berechnungen > Terme > Term-Editor.
Insbesondere die Definition der Terme Batterieladung und Batterieentladung hängt von Ihrer individuellen Anlagenkonfiguration ab, zum Beispiel, ob Ihre Batterie auch aus dem Netz geladen wird oder ob Sie weitere Technologien haben, um den Ursprung und das Ziel der Energie zu verfolgen.

Diagrammfarben

NUR PREMIUM-PARTNER Sie können die Farben dieses Diagramms nicht mit der Diagrammfarben-Funktion anpassen.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen der Diagramme finden Sie unter Auswertungen und Diagramme.

Weitere Aktionen

Sehen Sie immer die aktuellen Leistungsflusswerte auf dem Dashboard Ihrer Anlage mit dem Leistungsfluss-Portlet.

Fehlerbehebung

Problem: Einspeisung/Netzexport und Netzimport sind vertauscht

Ursache

Das „Zählpfeilsystem“ auf Ihrem Datenlogger oder Messgerät wurde falsch konfiguriert. Dies führt dazu, dass der Leistungstransformator die Werte für Import und Export umkehrt und zu einem falschen Eigenverbrauchsdiagramm führt.

Lösung

Ändern Sie die Richtung des Referenzpfeils.

Voraussetzungen

Benutzergruppe Technician oder höher

Schritte

Auf der ANLAGENEBENE , gehen Sie zu Anlageneinstellungen Berechnungen > Terme.
Im Bereich Eigenverbrauch wählen Sie Bearbeiten in der Kopfzeile des Bereichs.
Aktivieren Sie das Kontrollkästchen Richtung Import/Export ändern.
Wählen Sie Speichern.

Die Werte im Eigenverbrauchsdiagramm sind jetzt korrigiert.

Hinweis

Alternativ können Sie die Konfiguration Ihres Datenloggers oder Messgeräts korrigieren oder sicherstellen, dass der Leistungstransformator ordnungsgemäß angeschlossen ist. NUR BLUE‘LOG Wenn Sie ein blue’Log verwenden, sehen Sie blue'Log XM/XC: Zähler zur Korrektur dieser Konfigurationen.

Bitte beachten Sie jedoch, dass die historischen Daten in diesem Fall weiterhin falsch sein werden.

Problem: Batterieladung und Batterieentladen sind vertauscht

Ursache

Ihre Batterie interpretiert negative und positive Leistungswerte anders als das Portal.

Lösung

Ändern Sie die Stromflussrichtungen Ihrer Batterien.

Voraussetzungen

Benutzergruppe Technician oder höher

Schritte

Gehen Sie zu ANLAGENEBENE , Anlageneinstellungen > Berechnungen> Batterieladerichtung.
Wählen Sie eine Option, wie die Leistungswerte aller Batterien Ihrer Anlage interpretiert werden sollen:
- Standard: Negative Leistungswerte werden als Laden der Batterie interpretiert, und positive Werte als das Entladen der Batterie.
- Umkehren: Negative Leistungswerte werden als das Entladen der Batterie interpretiert, und positive Werte als das Laden der Batterie.

Hinweis

Selbst wenn Sie benutzerdefinierte Terme für das Laden und Entladen der Batterie verwenden, können Sie die Laderichtung im Menü ändern. Die grundlegende Struktur Ihrer Term-Formeln bleibt gleich.

Wählen Sie Speichern.

Die Werte im Eigenverbrauchsdiagramm sind jetzt korrigiert.
