Sehen Sie sich das Diagramm auf der ANLAGENEBENE unter Auswertung an.

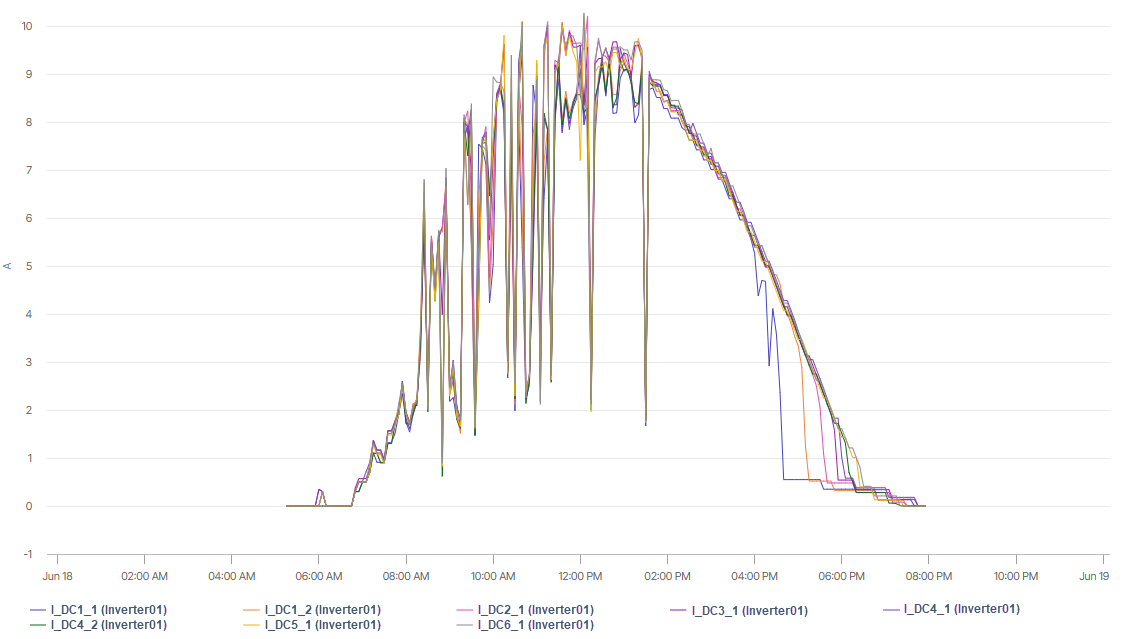

Beispiel für ein DC-Stromdiagramm für Wechselrichtereingänge, das jeden Eingang der 6 MPPTs eines Wechselrichters anzeigt
Grundlegende Informationen
Beschreibung
Das DC-Stromdiagramm für Wechselrichtereingänge ermöglicht es Ihnen, den DC-Strom jeder Reihe der MPPTs jedes Wechselrichters einzeln zu überwachen.
Voraussetzungen
Für Anlagen mit Strang-Wechselrichtereingängen wird das Diagramm automatisch unter Wechselrichtereingänge angezeigt.
Das Diagramm ist für Systeme mit Generatoranschlusskasten nicht verfügbar.
Sie haben eine Teilanlage eingerichtet, das die Wechselrichter umfasst, die im Diagramm angezeigt werden sollen. Siehe Eine Teilanlage einrichten.
Alle Wechselrichter-Eingangsstränge, die angezeigt werden sollen, sind aktiviert. Aktivieren oder deaktivieren Sie Strangs auf der ANLAGENEBENE unter Anlagenkonfiguration > Datenquellen.
Weitere Details
Benennen Sie Ihre Wechselrichtereingänge auf der ANLAGENEBENE unter Anlagenkonfiguration > Datenquellen um. Die Standard-Namenskonvention lautet: I_DCx_y (z)
x = MPPT
y = Eingang
z = Wechselrichter
Standardmäßig ist nur ein Wechselrichter ausgewählt, der angezeigt werden soll. Sie können die Auswahl manuell ändern.
Batteriewechselrichter sind in diesem Diagramm nicht enthalten.
Hinweis
Weitere Informationen zu den allgemeinen Funktionen der Diagramme finden Sie unter Auswertungen & Diagramme.
