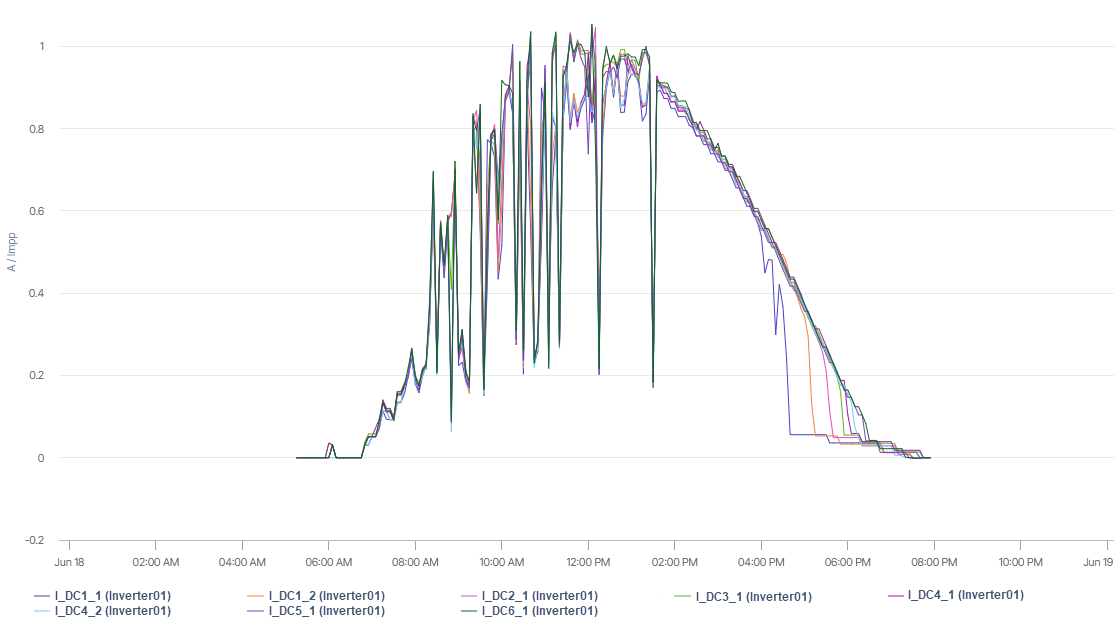

DC Strom, normiertes Diagramm

Das Diagramm ermöglicht Ihnen, den normierten DC-Strom jedes Strangs der MPPT jedes Wechselrichters einzeln zu überwachen.

• Ihre Anlage verfügt über Strangwechselrichter, deren Eingänge auf der ANLAGENEBENE in Anlageneinstellungen > Datenquellen > [Name der Datenquelle] > Strangwechselrichter-Eingänge angezeigt werden.

• Sie haben eine Teilanlage eingerichtet, das die Wechselrichter umfasst, die im Diagramm angezeigt werden sollen. Siehe Fügen Sie eine PV-Teilanlage hinzu oder Fügen Sie eine hybride Teilanlage hinzu.

• Alle Wechselrichter-Eingangsstränge, die angezeigt werden sollen, sind aktiviert.

• Für alle Wechselrichter-Eingangsstränge, die Sie anzeigen möchten, haben Sie den Nennstrom eingegeben.

• Die Einstellungen für die Strangwechselrichter-Eingänge finden Sie auf der ANLAGENEBENE unter Anlageneinstellungen > Datenquellen > [Name des Datenloggers] > Strangwechselrichter-Eingänge.

• Sie können Ihre Wechselrichtereingänge umbenennen. Die Standard-Namenskonvention lautet: I_DCx_y (z)

  • x = MPPT

  • y = Eingang

  • z = Wechselrichter

• Standardmäßig ist nur ein Wechselrichter ausgewählt, der im Diagramm angezeigt werden soll. Sie können die Auswahl manuell ändern.

• Batteriewechselrichter sind in diesem Diagramm nicht enthalten.

• Das Diagramm ist für Anlagen mit Generatoranschlusskasten nicht verfügbar.
