DC-Strom – Heatmap

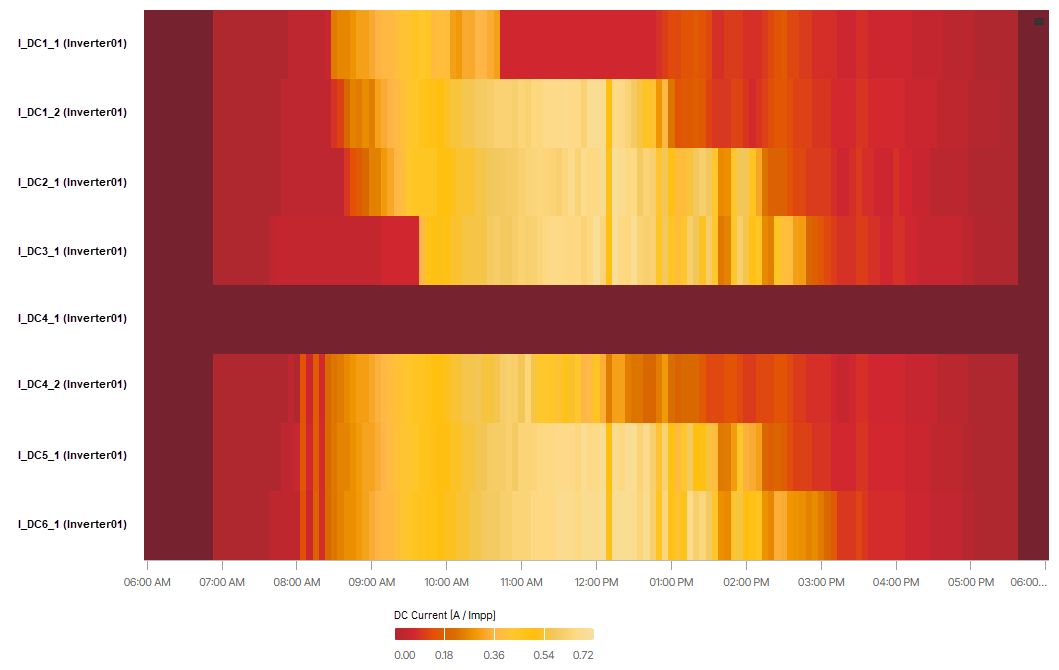

Die Heatmap ermöglicht es Ihnen, den normierten DC Strom jeden Strang der MPPT jedes Wechselrichters einzeln zu überwachen.

Helle gelbe Bereiche stellen das tägliche Maximum dar. Dies kann im Laufe des Tages variieren. Die in dunklem Rot dargestellten Bereiche entsprechen Stränge, für die keine Werte gemessen oder verfügbar sind.

• Ihre Anlage verfügt über Strangwechselrichter, deren Eingänge auf der ANLAGENEBENE in Anlageneinstellungen > Datenquellen > [Name der Datenquelle] > Strangwechselrichter-Eingänge angezeigt werden.

• Sie haben eine Teilanlage eingerichtet, das die Wechselrichter umfasst, die im Diagramm angezeigt werden sollen. Siehe Fügen Sie eine PV-Teilanlage hinzu oder Fügen Sie eine hybride Teilanlage hinzu.

• Alle Wechselrichter-Eingangsstränge, die angezeigt werden sollen, sind aktiviert.

• Für alle Wechselrichter-Eingangsstränge, die Sie anzeigen möchten, haben Sie den Nennstrom eingegeben.

• Die Einstellungen für die Strangwechselrichter-Eingänge finden Sie auf der ANLAGENEBENE unter Anlageneinstellungen > Datenquellen > [Name des Datenloggers] > Strangwechselrichter-Eingänge.

• Sie können Ihre Wechselrichtereingänge umbenennen. Die Standard-Namenskonvention lautet: I_DCx_y (z)

  • x = MPPT

  • y = Eingang

  • z = Wechselrichter

• Standardmäßig sind bis zu 15 Wechselrichter ausgewählt, die angezeigt werden. Sie können die Auswahl manuell ändern.

• Batteriewechselrichter sind in diesem Diagramm nicht enthalten.

• Das Diagramm ist für Anlagen mit Generatoranschlusskasten nicht verfügbar.
