Über Einstrahlungssensoralarme
Einstrahlungssensoralarme spiegeln ungültige Einstrahlungsdaten während des normalen Betriebsmodus der Anlage wider. Die Einstrahlung und der Nennleistungsschwellwert sind miteinander verbunden. Die Bestrahlungsstärke darf 10-mal den Schwellenprozentsatz nicht überschreiten.
Die Alarme überwachen Folgendes:
Terme:
-
G_M[0..999]
-
G_H[0..999]
-
G_M_CALC[0..999]
Sensoren:
-
SRAD
-
SRAD[0..999]
Beispiel

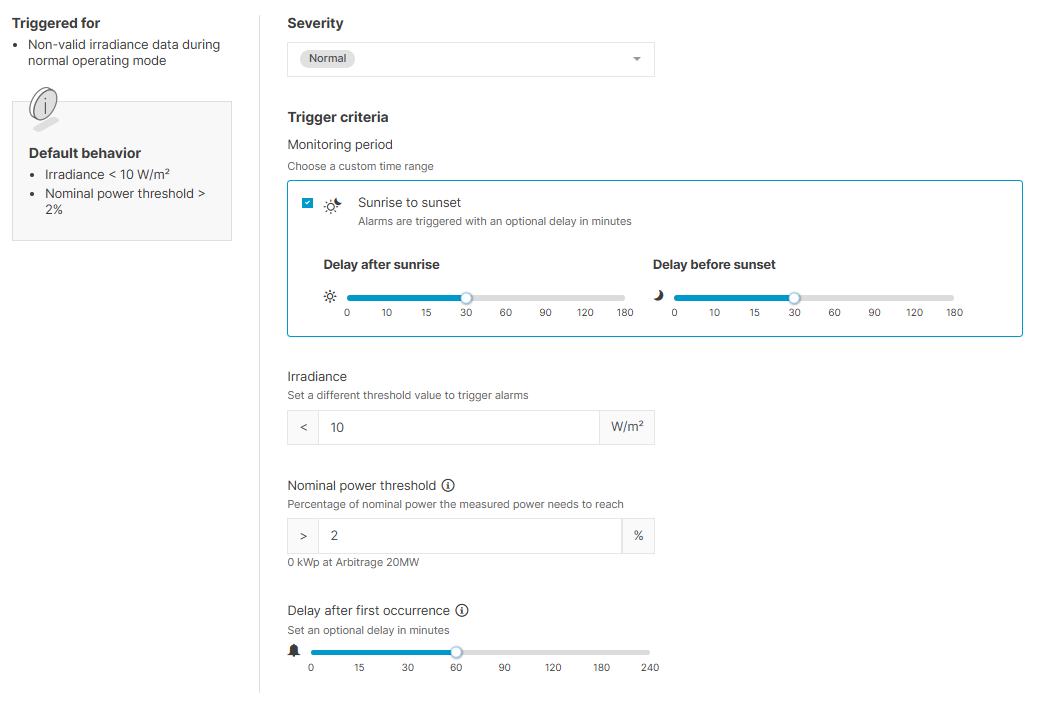

Basierend auf dem Screenshot unten:
-
Der Überwachungszeitraum beginnt 30 Minuten nach Sonnenaufgang und endet 30 Minuten vor Sonnenuntergang.
-
Der Alarm mit dem Schwergrad "normal" wird ausgelöst, wenn die gemessene Einstrahlung unter 10 W/m² fällt und die tatsächliche (gemessene) Leistung 2 % der nominalen (installierten) Leistung im selben Intervall überschreitet.
-
Der Alarm wird nur ausgelöst, wenn das Ereignis 60 Minuten anhält.
