DC Strom (normiert) für Wechselrichter-Eingänge: Diagramm

Zuletzt geändert:

Diagramm

Sehen Sie sich das Diagramm auf der ANLAGENEBENE unter Auswertung an.

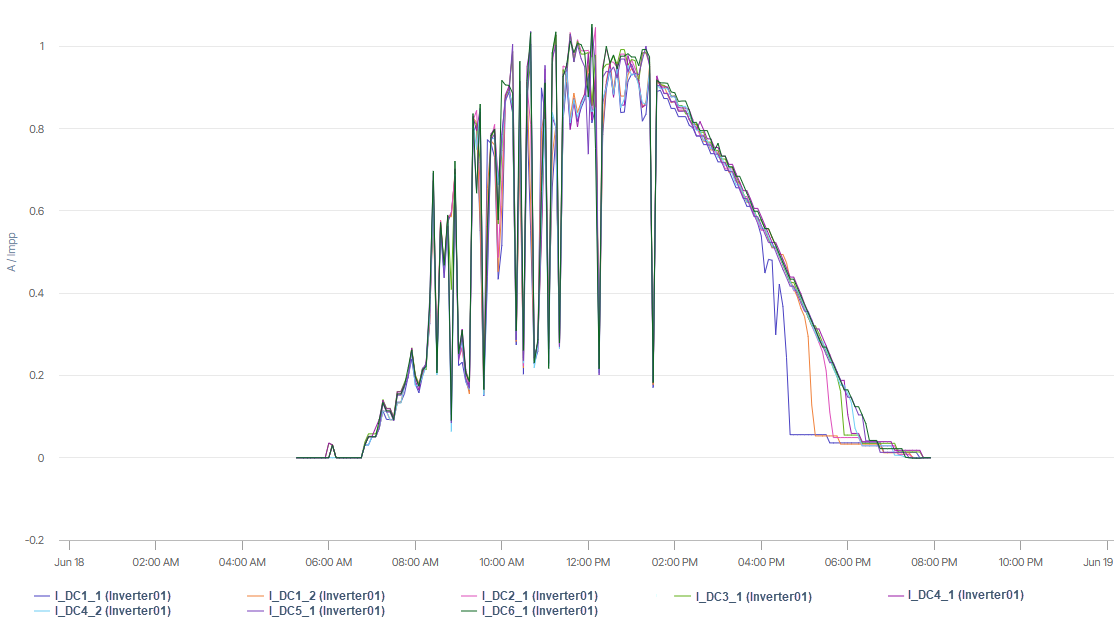

Beispiel für das Diagramm DC Strom (normiert) für Wechselrichter-Eingänge, das jeden Eingang der 6 MPPTs eines Wechselrichters anzeigt

Grundlegende Informationen

Beschreibung

Das Diagramm DC Strom (normiert) für Wechselrichter-Eingänge ermöglicht es Ihnen, den normalisierten Gleichstrom jeder Reihe der MPPTs jedes Wechselrichters einzeln zu überwachen.

Voraussetzungen

  • Für Anlagen mit Strang-Wechselrichtereingängen wird das Diagramm automatisch unter Wechselrichtereingänge angezeigt.

  • Das Diagramm ist für Systeme mit Generatoranschlusskasten nicht verfügbar.

  • Sie haben eine Teilanlage eingerichtet, das die Wechselrichter umfasst, die im Diagramm angezeigt werden sollen. Siehe Eine Teilanlage einrichten.

  • Alle Wechselrichter-Eingangsstränge, die angezeigt werden sollen, sind aktiviert. Aktivieren oder deaktivieren Sie Strangs auf der ANLAGENEBENE unter icon-wrench1.png Anlagenkonfiguration > icon-database-insert.png Datenquellen.

Weitere Details

  • Benennen Sie Ihre Wechselrichtereingänge auf der ANLAGENEBENE unter icon-wrench1.png Anlagenkonfiguration > icon-database-insert.png Datenquellen um. Die Standard-Namenskonvention lautet: I_DCx_y (z)

    • x = MPPT

    • y = Eingang

    • z = Wechselrichter

  • Standardmäßig ist nur ein Wechselrichter ausgewählt, der angezeigt werden soll. Sie können die Auswahl manuell ändern.

  • Batteriewechselrichter sind in diesem Diagramm nicht enthalten.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen der Diagramme finden Sie unter Auswertungen & Diagramme.
