Über Strangalarme
Der Strangalarm erkennt den Stromausfall auf der Ebene des Generatoranschlusskastens (einzelner Strang) und des Wechselrichters (Eingang, MPTT).
-
Die Alarme vergleichen funktionierende (Referenz-)Stränge oder Eingänge mit anderen Strängen oder Eingängen. Bei Generatoranschlusskasten werden die Stränge nach Gerät gruppiert. Bei Wechselrichtern werden sie nach MPTT gruppiert. Einzelne Stränge werden nicht überwacht.
-
Ein Mindestprozentsatz des Nennstroms muss durch den funktionierenden Strang oder Eingang fließen.
-
Wenn mindestens ein Strang unter einen definierten Schwellenwert fällt, wird dies als Stromausfall betrachtet und ein Alarm wird ausgelöst.
-
Bei Anlagen mit Generatoranschlusskasten, wenn alle Stränge eines Sammelkastens ausgefallen sind, werden alle Strangalarme zu einem einzigen Strangalarm zusammengefasst. Dies minimiert die Gesamtzahl der Alarme.
-
Stellen Sie bei Generatoranschlusskasten sicher, dass der Normierungsfaktor korrekt konfiguriert ist. Ein falscher Normierungsfaktor kann zu Fehlalarmen führen, insbesondere wenn verschiedene Eingänge unterschiedliche Anzahl von zugewiesenen Strängen haben.
Parameter
-
Schweregrad: Definieren Sie den gewünschten Schweregrad für diesen Alarm.
-
Strangstrom: Definieren Sie Ihren Schwellenwert für „kein Strom“. Der Standardwert ist ≤ 0%.
-
Referenz-Strangstrom: Definieren Sie den Mindestprozentsatz des Nennstroms, der fließen muss, um als „funktionierender Strang“ betrachtet zu werden. Der Standardwert beträgt 10%.
-
Verzögerung nach dem ersten Auftreten: Wenn Sie eine Verzögerung konfigurieren, wird ein Alarm nur bei anhaltenden Ereignissen ausgelöst. Dies hilft, Alarme für Abweichungen zu vermeiden, die nur für eine kurze Zeitspanne auftreten.
Beispiel

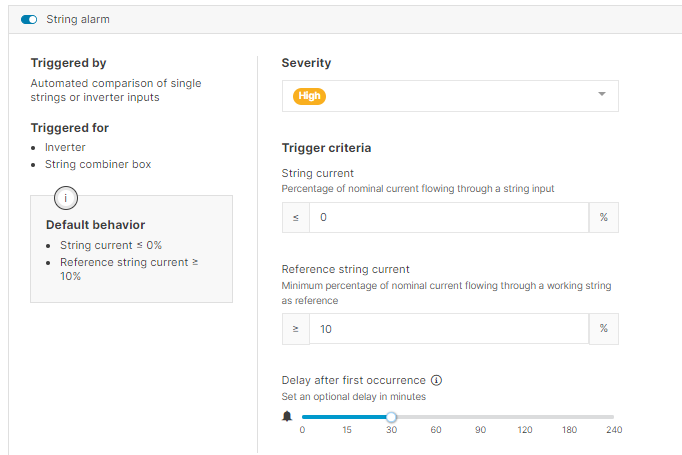

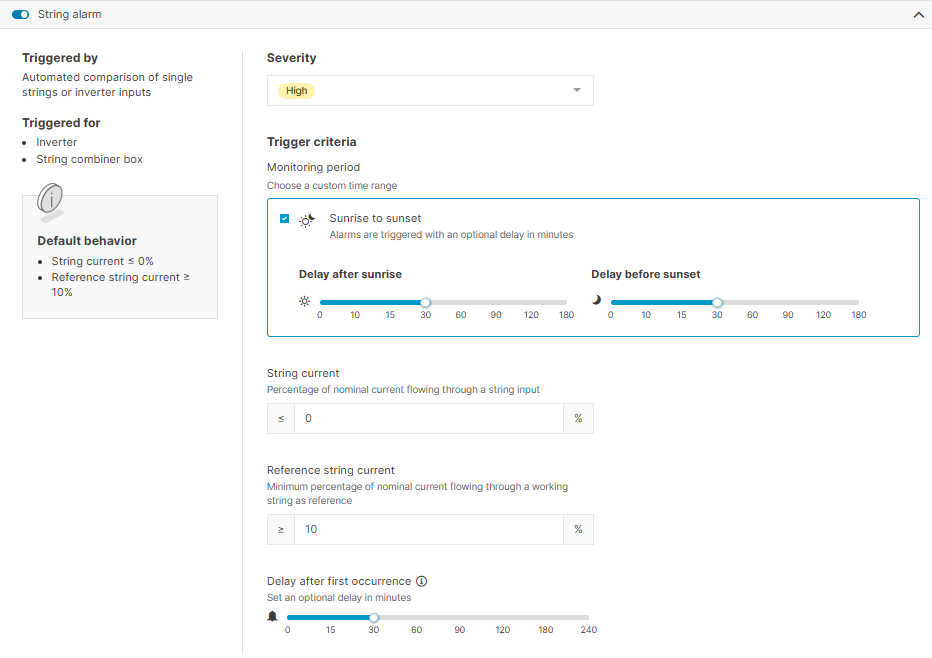

Basierend auf den Einstellungen im Screenshot unten:
-
Der Überwachungszeitraum beginnt 30 Minuten nach Sonnenaufgang und endet 30 Minuten vor Sonnenuntergang.
-
Ein Alarm mit der Schwere „hoch“ wird ausgelöst, wenn mindestens ein Strang 10% seines Nennstroms misst und mindestens ein Strang 30 Minuten oder länger keinen Strom misst.
Fehlerbehebung: Strangalarme können nicht aktiviert werden
Wenn Sie die Strangüberwachung nicht einrichten können, überprüfen Sie, ob alle Stränge oder Eingänge konfiguriert sind:
-
Bewegen Sie den Mauszeiger in der Seitenleiste auf der ANLAGENEBENE über die Anlage, für die Sie einen Strangalarm einrichten möchten.
-
Öffnen Sie die
-
Überprüfen Sie, ob die Strangüberwachung aktiviert ist, indem Sie die Schritte für Generatoranschlusskasten oder Strang-Wechselrichter befolgen:
Generatoranschlusskasten
Erweitern für die Fehlersuche mit Generatoranschlusskasten
-
Wählen Sie den Tab
-
Je nach Datenlogger müssen Sie möglicherweise mehrere Menüpunkte erweitern.
-
Mit einer blue’Log X-Serie müssen Sie Verwaltung > Generatoranschlusskästen auswählen.
-
-
Wählen Sie

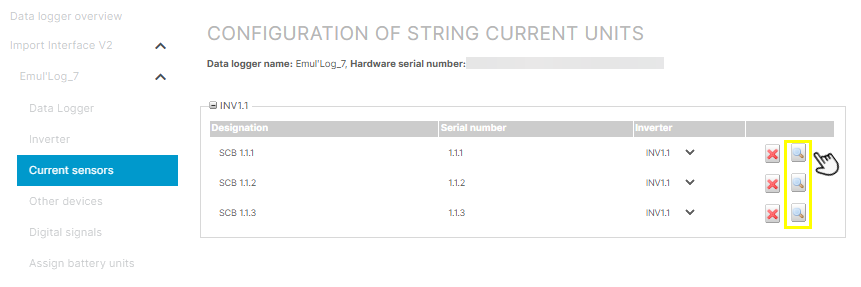

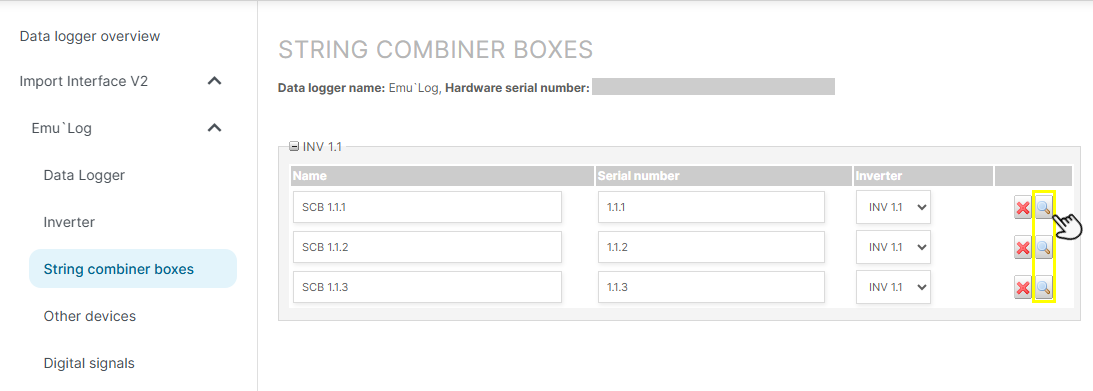

Generatoranschlusskasten: Überprüfen Sie die Konfiguration der Strings
-
Überprüfen Sie, ob ein geeigneter Normierungsfaktor verwendet wird.
-
Überprüfen Sie, ob ein Häkchen neben jedem Strang steht.

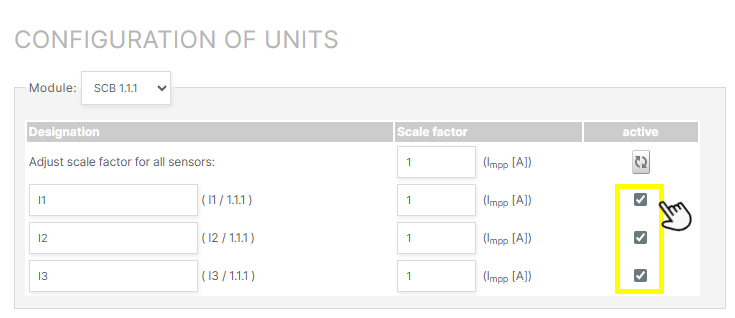

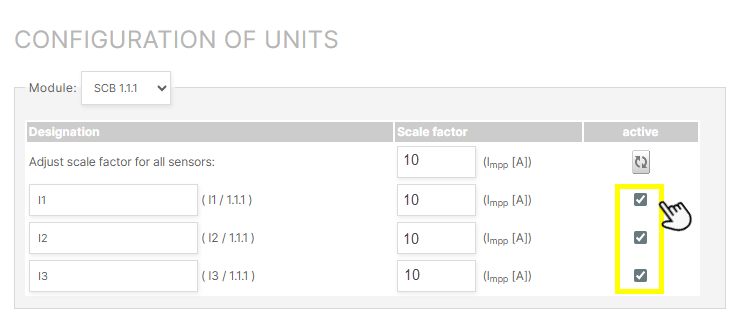

Generatoranschlusskasten: Überprüfen Sie, ob die Stränge aktiviert sind
Beispiel: Normierungsfaktor
Sie konfigurieren den Alarm für Strangausfälle mit einem Strangstrom-Schwellenwert von 20%.
-
Wenn alle Normierungsfaktoren auf 1 gesetzt sind, erreichen Eingänge mit 2 Strängen den Schwellenwert viel früher als Eingänge mit nur 1 Strang.
-
Wenn die Normierungsfaktoren korrekt eingestellt sind, werden die Stromwerte normalisiert. Dies stellt sicher, dass Eingänge mit 1 Strang und Eingänge mit mehreren Strängen konsistent bewertet werden.
String-Wechselrichter
Erweitern für die Fehlersuche mit Strang-Wechselrichtern
-
Wählen Sie den Tab
-
Je nach Datenlogger müssen Sie möglicherweise mehrere Menüpunkte erweitern.
-

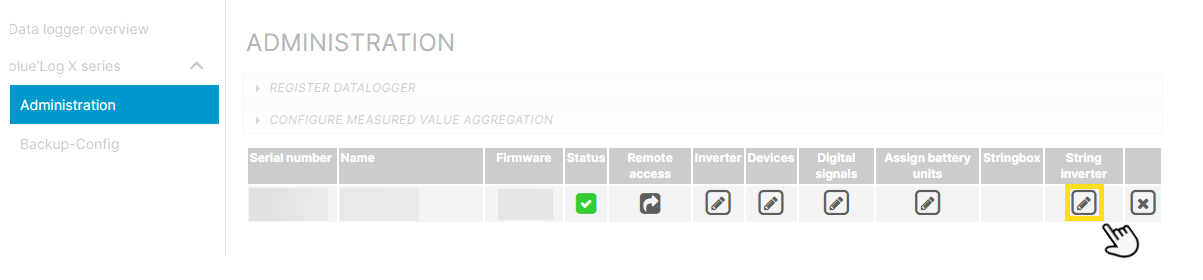

Mit einer blue’Log X-Serie müssen Sie Verwaltung > Strang-Wechselrichter-Eingänge auswählen.
-
-
Wählen Sie Nennstrom bearbeiten in der Spalte Aktion aus.

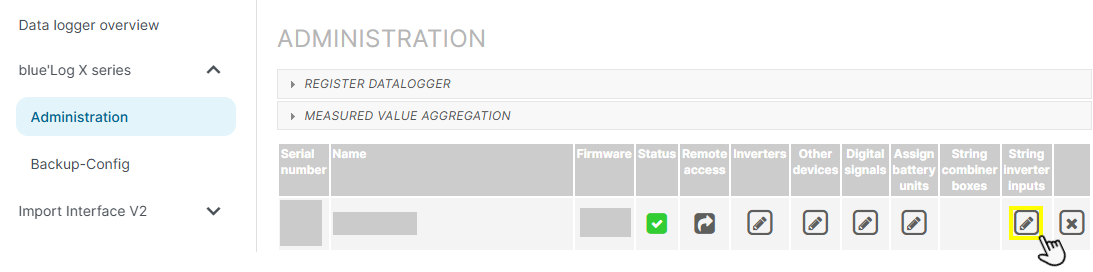

Strang-Wechselrichter-Eingänge: Eingänge für einen blue’Log X-Serie bearbeiten
-
Überprüfen Sie, ob der Toggle für alle Wechselrichter-Eingänge aktiviert ist.

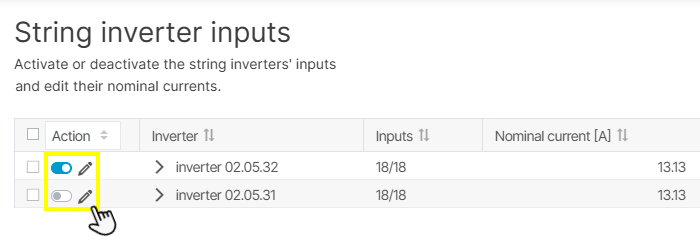

Wechselrichter-Eingänge: Eingänge aktivieren
Hinweis
Wenn Sie weitere Unterstützung benötigen, kontaktieren Sie unseren Support.
