Eigenverbrauchsterme

Zuletzt geändert: 02 Aug 2025

Terme für das Eigenverbrauchsdiagramm erstellen

Erstellen Sie alle Terme, um das Eigenverbrauchsdiagramm anzuzeigen. Die Standarddefinitionen von Termen in VCOM basieren auf zwei Standard-Szenarien zur Anlageneinrichtung.

Voraussetzungen

Standardeinrichtung A: Die Anlage hat keine Batterie

• Der Energieerzeugungs-Term E_Z_EVU ist definiert.

• Der Netzanschlusszähler ist eingerichtet und liefert Leistungswerte (Datenpunkt M_AC_P).

Standardeinrichtung B: Die Anlage hat eine Batterie, die nicht mit dem Netz verbunden ist

• Der Energieerzeugungs-Term E_Z_EVU ist definiert.

• Der Netzanschlusszähler ist eingerichtet und liefert Leistungswerte (Datenpunkt M_AC_P).

• Die Batterie ist eingerichtet und liefert Leistungswerte (Datenpunkt B_P_AC).

• Die Batterie lädt nur von der PV-Produktion und entlädt sich in die Last.

Schritte

1. Auf ANLAGENEBENE, gehen Sie zu Anlagenkonfiguration> Berechnungen > Terme.

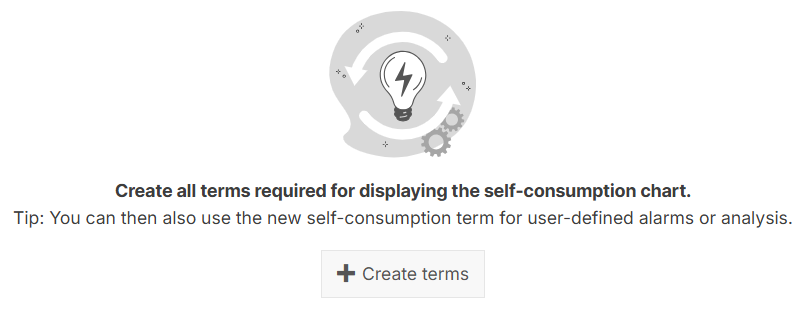

2. Im Bereich Eigenverbrauch wählen Sie Terme erstellen.



3. Wählen Sie im erscheinenden Fenster den Netzanschluss Zähler Ihrer Anlage aus.

4. Wählen SieSpeichern.

Ergebnisse

Jetzt werden alle notwendigen Terme automatisch mit ihren Standarddefinitionen erstellt und das Eigenverbrauchsdiagramm erscheint auf ANLAGENEBENE unter Auswertung.

Vorsicht

Wenn Ihre Anlagenkonfiguration von den Standardkonfigurationen abweicht, müssen Sie möglicherweise die Standardformeln der Terme bearbeiten, um das Eigenverbrauchsdiagramm korrekt anzuzeigen. Dies gilt insbesondere für die jeweiligen Batterie-Terme, wenn Ihre Batterie mit dem Netz verbunden ist, oder wenn zusätzliche Technologien und Zähler vorhanden sind, mit denen sich der Ursprung und das Ziel der Energie nachvollziehen lassen.

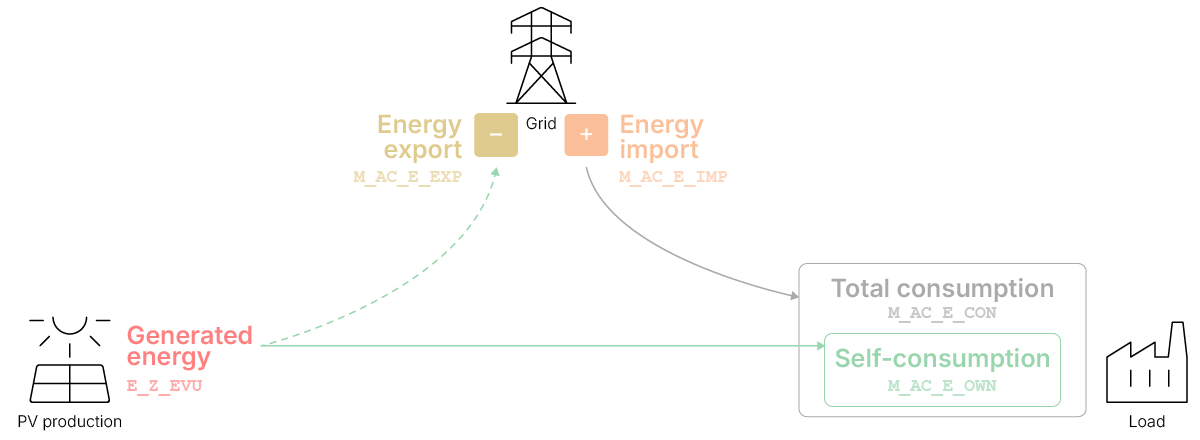

Standardeinrichtung A: Die Anlage hat keine Batterie

Neue Terme:

• Energieexport ins Netz: M_AC_E_EXP

• Energieimport aus dem Netz: M_AC_E_IMP

• Eigenverbrauch: M_AC_E_OWN
  = Unterschied zwischen erzeugter und eingespeister/vom Netz exportierter Energie E_Z_EVU - M_AC_E_EXP

• Gesamtverbrauch: M_AC_E_CON
  = Summe aus selbst verbrauchter und aus dem Netz importierter Energie: M_AC_E_OWN + M_AC_E_IMP

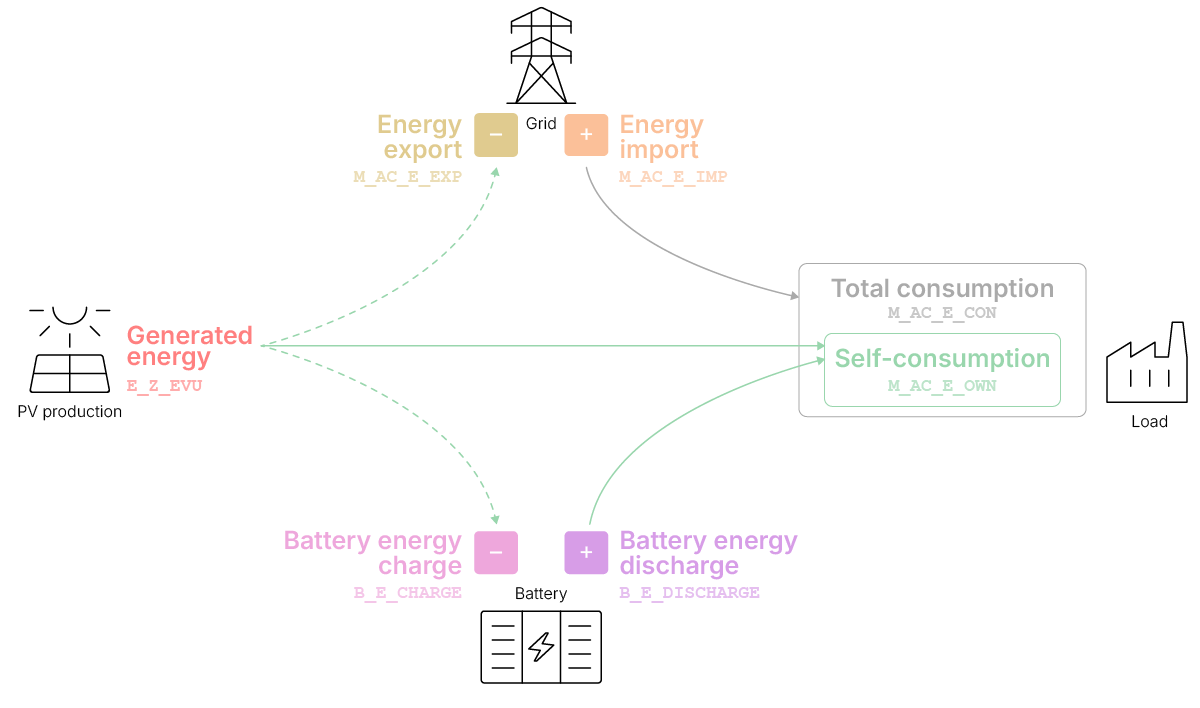

Standardeinrichtung B: Die Anlage hat eine Batterie, die nicht mit dem Netz verbunden ist.

Neue Terme:

• Energieexport ins Netz: M_AC_E_EXP

• Energieimport aus dem Netz: M_AC_E_IMP

• Batterie-Energie-Ladung: B_E_CHARGE

• Batterie-Energie-Entladung: B_E_DISCHARGE_AC

• Eigenverbrauch: M_AC_E_OWN
  = Energie aus PV-Erzeugung und Batterie-Entladung, die direkt den Bedarf deckt, ohne Netzimporte. (E_Z_EVU – M_AC_E_EXP – B_E_CHARGE) + B_E_DISCHARGE

• Gesamtverbrauch: M_AC_E_CON
  = Summe aus selbst verbrauchter und aus dem Netz importierter Energie: M_AC_E_OWN + M_AC_E_IMP

Weitere Aktionen

• Berechnen Sie alle Terme neu, um Ihre Daten zu aktualisieren. Siehe Neuberechnung der Terme.

• Verwenden Sie die neu erstellten Terme für benutzerdefinierte Alarme oder in benutzerdefinierten Diagrammen. Siehe Benutzerdefinierte Alarme oder Benutzerdefinierte Diagramme mit dem Diagrammgenerator erstellen und speichern.

Batterie-Terme erstellen, nachdem Eigenverbrauchsterme erstellt wurden

Vorsicht

Dieses Verfahren überschreibt alle vorhandenen Eigenverbrauchsterme mit den Standarddefinitionen.

Sollten Sie benutzerdefinierte Eigenverbrauchsterme für den Eigenverbrauch nutzen, ist dieses Verfahren nicht anzuwenden. Stattdessen gehen Sie wie folgt vor:

1. Erstellen Sie zwei neue Terme mit den folgenden Abkürzungen und Ihren eigenen Formeln:

   • B_E_CHARGE für Batterie-Energie-Ladung

   • B_E_DISCHARGE für Batterie-Energie-Entladung

2. Stellen Sie sicher, dass die Batterie-Terme in Ihren benutzerdefinierten Formeln für den Eigenverbrauchsterm M_AC_E_OWN enthalten sind – entsprechend Ihrer Anlagenkonfiguration und dem gewünschten Verhalten der Diagramme.

Befolgen Sie diese Schritte, wenn Sie bereits die Standardbegriffe für den Eigenverbrauch verwenden und jetzt nur die Terme für Batterie-Energie-Ladung und Batterie-Energie-Entladung hinzufügen möchten.

Voraussetzungen

• Die Batterie ist eingerichtet und liefert Leistungswerte (Datenpunkt B_P_AC).

• Die Batterie lädt nur von der PV-Produktion und entlädt sich in die Last.

Schritte

1. Auf ANLAGENEBENE, gehen Sie zu Anlagenkonfiguration > Berechnungen > Terme.

2. Im Bereich Eigenverbrauch wählen Sie Löschen in der Kopfzeile des Bereichs und bestätigen Sie Ihre Aktion. Alle bestehenden Terme für das Eigenverbrauchsdiagramm werden gelöscht.

3. Wählen Sie dann Term erstellen erneut aus, um alle Terme mit ihren Standarddefinitionen neu zu erstellen.

Die Eigenverbrauchsterme umfassen jetzt auch die Batterie-Terme und erscheinen in der Liste der Terme und im Eigenverbrauchsdiagramm.
