Ein grundlegende Anlage mit Standortdaten existiert bereits.
-
Sie gehören zur Benutzergruppe Administrator, Operations, Technician oder Technical Customer.
-
Auf der ANLAGENEBENE gehen Sie zur
-
Im Bereich Teilanlagen wählen Sie
-

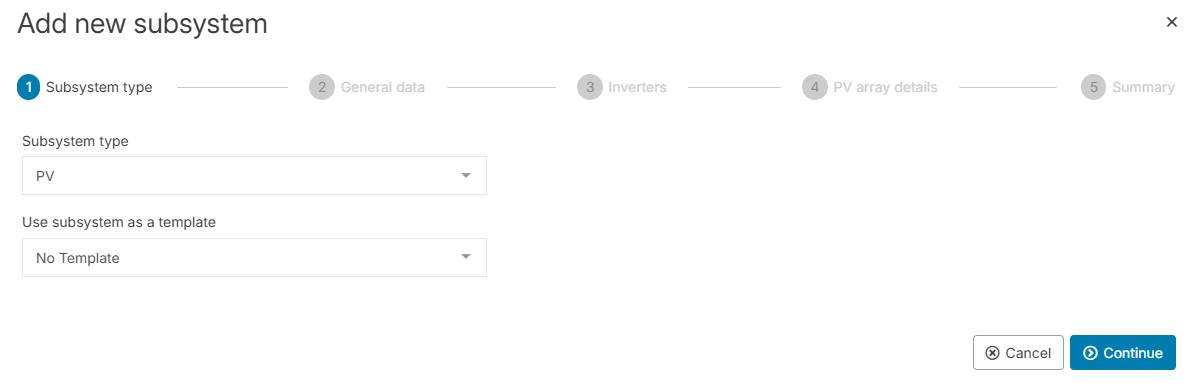

Ein Fenster mit einem Schritt-für-Schritt-Assistenten erscheint.
-
Befolgen Sie die Schritte des Assistenten.
1) Teilanlagentyp
-
Wählen Sie im Dropdown-Menü Teilanlagentyp PV aus. Der Typ bezieht sich auf die Kategorie des Wechselrichters, die in der gesamten Teilanlage verwendet wird.
-
Optional können Sie eine Teilanlage als Vorlage verwenden: Wenn Ihre Anlage bereits eine Teilanlage dieses Typs hat, können Sie eine vorhandene Teilanlage als Vorlage verwenden. Die unten beschriebenen Felder (außer dem Titel) werden dann vorausgefüllt, und Sie können sie nach Bedarf bearbeiten.
2) Allgemeine Daten
-
Geben Sie Ihrer Teilanlage einen Titel.
Empfehlung
Beachten Sie bei der Benennung unsere Benennungsrichtlinie.
-
Geben Sie das Installationsdatum Ihrer Teilanlage ein.
-
Wenn Sie ein Tracking-System (Nachführsystem, Solar-Tracker) verwenden, wählen Sie den Tracker-Typ aus. Andernfalls wählen Sie Keine Tracker aus.
3) Wechselrichter
Hinweis
Jeder Teilanlage kann nur ein Wechselrichtertyp zugewiesen werden. Mehrere Wechselrichter dieses Typs sind jedoch zulässig.
-
Wählen Sie den Wechselrichterhersteller aller Wechselrichter aus, die Sie mit dieser Teilanlage angeben möchten. Wenn Sie den gewünschten Hersteller nicht finden können, senden Sie eine Anfrage an technics@meteocontrol.com mit der Website oder dem Datenblatt des Herstellers. Wir werden uns mit weiteren Fragen bei Ihnen melden oder Ihnen mitteilen, ob wir ihn zur Liste hinzugefügt haben.
-
Wenn ein Hersteller ausgewählt ist, können Sie den Wechselrichtertyp auswählen. Wenn Sie Ihren Wechselrichtertyp in der Liste nicht finden, wählen Sie
-
Geben Sie für die spezifische Teilanlage die Anzahl der Wechselrichter des jeweiligen Herstellers und des Typs, den Sie gerade angegeben haben, ein.
(4) Details zur PV-Anlage
Alle maximalen Leistungspunkt-Tracker (MPPTs) sind in der Seitenleiste des Assistenten aufgeführt. Gehen Sie jeden MPPT durch und geben Sie die Spezifikationen ein:
Hinweis
Die Spezifikationen für Ihre MPPTs gelten für alle Wechselrichter Ihrer Teilanlage. Geben Sie die kombinierten Werte aller Eingänge des jeweiligen MPPT ein.
-
Wählen Sie, ob der MPPT Zugewiesen oder Nicht zugewiesen ist.
-
Geben Sie unter Installationsdetails die Neigung der PV-Module und Ausrichtung der PV-Anlage (Azimuth) sowie die Art der Montage an. Die Orientierung gibt die Abweichung von Norden im Uhrzeigersinn an. Zum Beispiel entspricht 0° Norden und 180° Süden.
-
Unter PV-Module und Schaltung geben Sie den Modulhersteller und den Modultyp ein. Wenn Ihr Modultyp nicht in der Liste ist, wählen Sie
-
Wählen Sie den nächsten MPPT aus der Seitenleiste aus. Sie können jetzt die Daten von MPPT 1 als Vorlage für MPPT 2, MPPT 3 usw. verwenden und die Details nach Bedarf bearbeiten. Wählen Sie dafür
5) Zusammenfassung
-
Überprüfen Sie die berechneten PV-Werte für das Teilanlage in der Zusammenfassung:
-
Gesamtmodulfläche
-
Nennleistung, die basierend auf der Nennspannung und dem Strom der Module sowie deren Gesamtanzahl berechnet wird.
-
-
Optional können Sie die Modulfläche und die Nennleistung manuell bearbeiten, indem Sie die jeweiligen Werte überschreiben, zum Beispiel, wenn die Teilanlage minimale Abweichungen in der Anzahl der Module pro Strang aufweist. Das Abzeichen bearbeitet zeigt manuelle Änderungen an.
-
Wählen Sie
Die PV-Teilanlage wird nun im Abschnitt PV des Teilanlagen Bereichs angezeigt.
-
Richten Sie weitere Teilanlagen auf die gleiche Weise ein, bis Sie alle Wechselrichter, Module oder Batterien Ihrer Anlage angegeben haben.
-
Wählen Sie
