Temperaturdiagramm

Zuletzt geändert: 2026-06-15

Zuvor wurde das Diagramm genannt: Temperatur-/Energie-Diagramm.

Diagramm

Sehen Sie sich das Diagramm an, auf der ANLAGENEBENE Tab im Auswertung Abschnitt: Anlagenanalyse.

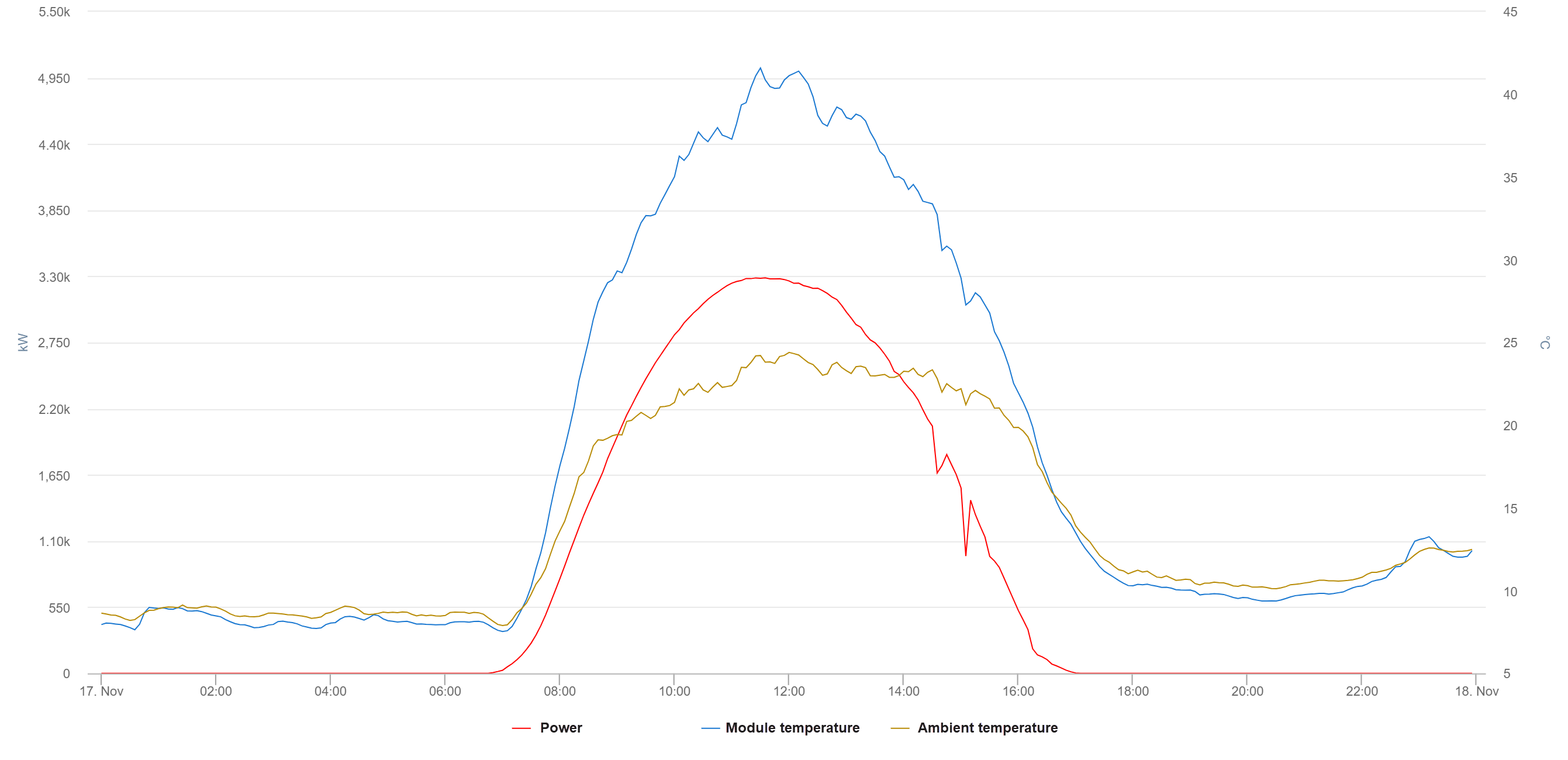

Temperatures chart over one day — Temperaturdiagramm in Tagesansicht.

Grundlegende Informationen

Beschreibung	Das Diagramm zeigt verschiedene Temperaturen im Vergleich zur erzeugten Leistung/Energie für den ausgewählten Zeitraum (Tag/Woche/Monat/Jahr).
Voraussetzungen	Mindestens ein Temperaturterm `T_Mx` (Modultemperaturen) oder `T_Ux` (Umgebungstemperaturen) ist definiert, um dieses Diagramm in der Diagrammliste anzuzeigen. Siehe auch Terme. Zum Beispiel, `T_M0` oder `T_U0`. Wenn Sie zusätzliche Temperaturwerte im Diagramm anzeigen möchten, müssen diese ebenfalls als Terme definiert werden. Zum Beispiel, `T_M1`, `T_M2`, etc.
Weitere Details	Nur WEB'log Wenn Sie analoge Eingänge mit den Namen `T_Mx` konfiguriert haben, müssen Sie keine separaten Terme erstellen.

Hinweise

Weitere Informationen zu den allgemeinen Funktionen innerhalb von Diagrammen finden Sie unter Auswertungen & Diagramme.
Wenn Sie weitere Unterstützung bei der Konfiguration des Diagramms benötigen, kontaktieren Sie unseren Support.
