Leistungsfluss-Portlet

Zuletzt geändert:

Grundlegende Informationen

Element im Portlet-Zentrum
Power flow portlet

Beschreibung

 Das Leistungsfluss-Portlet zeigt den Echtzeit-Leistungsfluss und die Richtung zwischen den Energiemodulen Ihrer Anlage an, wie zum Beispiel PV-Erzeugung, Netz, Verbrauch und Batterien.

Voraussetzungen

  • Der tatsächliche Energieterm E_Z_EVU ist definiert. Siehe Terme.

  • Nachdem Sie das Portlet zu Ihrer Ansicht hinzugefügt hatten, haben Sie es einmalig konfiguriert, indem Sie Startkonfiguration ausgewählt und dort alle relevanten Datenquellen für die Energieknoten ausgewählt haben. Dies hat automatisch alle weiteren Terme erstellt, die zur Anzeige des Portlets erforderlich sind.

Portlet-Eigenschaften

 Anlagen-Portlet: Das Portlet kann auf der ANLAGENEBENE hinzugefügt werden. Dynamisches Portlet: Das Portlet wird aktualisiert, wenn Sie einen anderen Anlagennamen aus der Anlagenliste auswählen.

Weitere Details

Datenquellen für Energiemodule

Konfigurieren Sie die Datenquelle jedes Energiemoduls auf der ANLAGENEBENE unter icon-wrench1.png Anlageneinstellungen > icon-stats-growth.png Berechnungen > Leistungsfluss.


Terme

Die für dieses Portlet verwendeten Terme lauten standardmäßig wie folgt:

  • Für PV-Erzeugung: Tatsächliche Energie E_Z_EVU.

Während der Portlet-Konfiguration werden die folgenden Terme neu erstellt:

  • Für Verbrauch: Leistungsflussverbrauch PF_P_CON. In der Regel basierend auf den Leistungsdatenpunkten, die von einem Verbrauchszähler geliefert werden.

  • Für Netz: Leistungsflussnetz PF_P_GRID. In der Regel basierend auf den Leistungsdatenpunkten, die von einem Einspeise- und/oder Importzähler geliefert werden.

  • Für Batterie: Leistungsflussbatterie PF_P_BAT. Um diesen Term zu berechnen, werden Datenpunkte der Batterie verwendet:

    • Entweder Batterieleistung AC B_P_AC oder Batterieleistung DC B_P_DC.

    • ODER wenn diese nicht verfügbar sind, wird die Batteriespannung mit dem Batteriestrom multipliziert B_U_DC * B_I_DC. Optional können Sie diesen Term anpassen.

Überblick über das Portlet

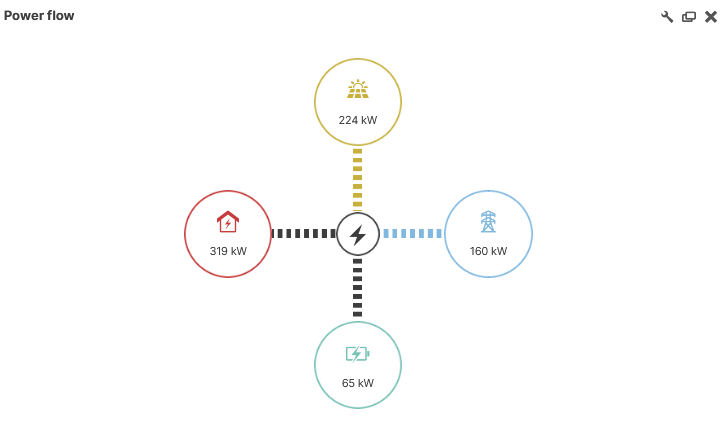

Overview of the power flow portlet.
Leistungsfluss-Portlet

Fehlerbehebung

Problem

Die Flussrichtungen im Netz sind umgekehrt.

Ursache

Das „Zählpfeilsystem“ auf Ihrem Datenlogger oder Messgerät wurde falsch konfiguriert. Dies führt dazu, dass der Leistungstransformator die Werte für Import und Export umkehrt und zu einem falschen Leistungsfluss-Portlet führt.

Lösung

  1. Auf der ANLAGENEBENE , gehen Sie zu icon-wrench1.png Anlageneinstellungen> icon-stats-growth.png Berechnungen > Terme> icon-new-tab1.png Term-Editor.

  2. Navigieren Sie in der Tabelle der Terme zu dem Term Leistungsflussnetz [PF_P_GRID] und wählen Sie icon-pencil1.png Bearbeiten aus.

  3. Ändern Sie die Formel: Fügen Sie Klammern und ein Minus -(…) um die Formel hinzu.

  4. Wählen Sie icon-floppy-disk1.png Speichern.

Die Werte sind jetzt umgekehrt und die Flussrichtung im Netz im Power-Flow-Portlet ist korrigiert.

Hinweis

Alternativ können Sie die Konfiguration Ihres Datenloggers oder Messgeräts korrigieren oder sicherstellen, dass der Leistungstransformator ordnungsgemäß angeschlossen ist. NUR BLUE‘LOG Wenn Sie ein blue’Log verwenden, siehe https://help-center.meteocontrol.com/blue-log-xm-xc/?contextKey=meters&version=latest&language=de zur Korrektur dieser Konfigurationen.

Bitte beachten Sie jedoch, dass die historischen Daten in diesem Fall weiterhin falsch sein werden.
