Digitale-Signale-Portlet

Zuletzt geändert:

Grundlegende Informationen

Element im Portlet-Zentrum

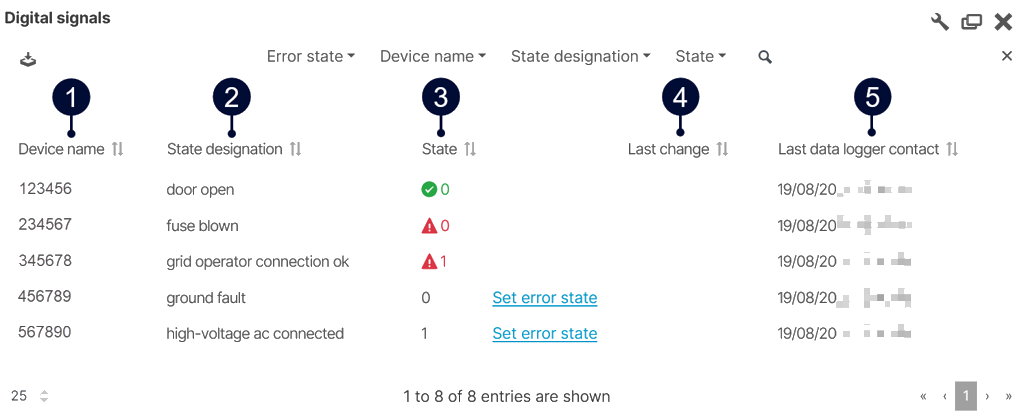

Digital signals portlet

Beschreibung

Wenn Ihre Anlage viele digitale Signale hat, zum Beispiel in Projekten im Versorgungsmaßstab, können Sie diese im Digitale-Signale-Portlet anzeigen, um einen schnellen Überblick zu erhalten. Das Portlet zeigt alle digitalen Signale an, die Sie über icon-wrench1.png Anlagenkonfiguration > icon-database-insert.png Datenquellen > Datenloggerübersicht > Portalschnittstelle V2 importiert haben.

Voraussetzungen

Portlet-Eigenschaften

Anlagen-Portlet: Das Portlet kann auf der ANLAGENEBENE hinzugefügt werden.

Dynamisches Portlet: Das Portlet wird aktualisiert, wenn Sie einen anderen Anlagennamen aus der Anlagenliste auswählen.

Weitere Details

Keine

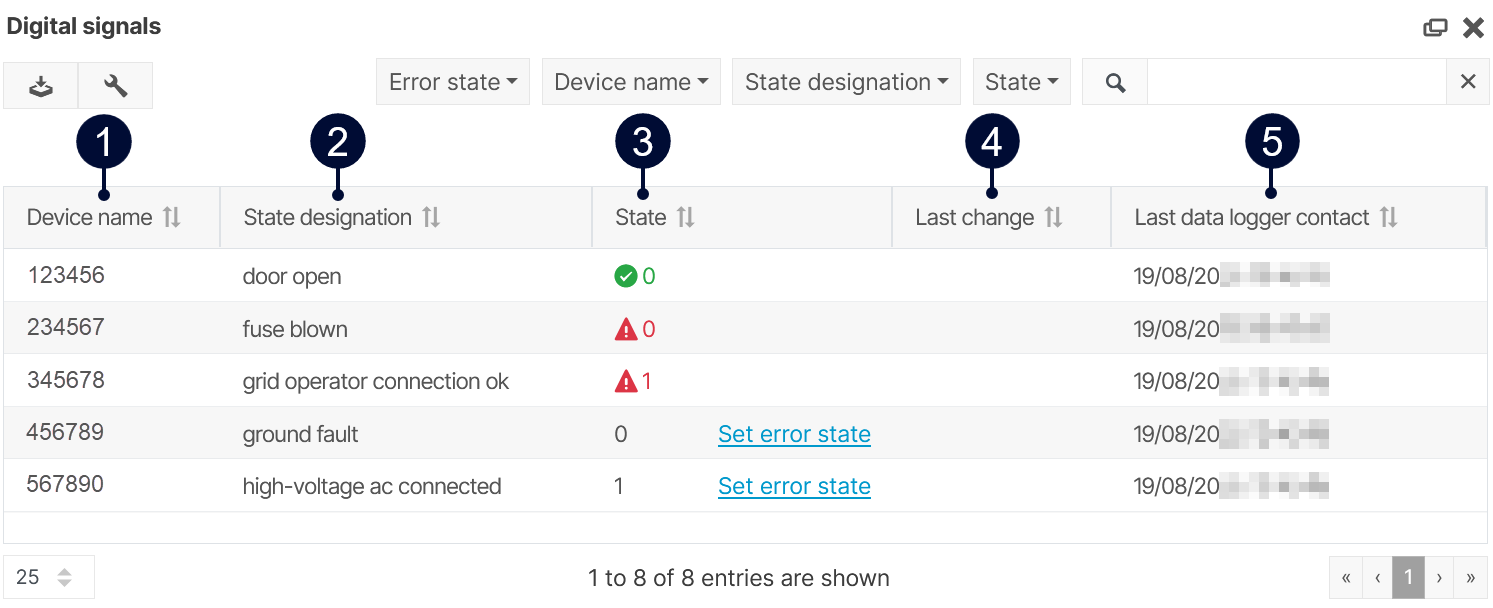

Überblick über das Portlet


Name

Beschreibung

1

Gerätename

Gerätename anzeigen.

2

Statusbezeichnung

Statusbezeichnung anzeigen.

3

Status

Anzeigestatus:

  • 0: Signal ist nicht vorhanden

  • 1: Signal ist vorhanden

Fehlerzustand anzeigen:

  • kein Icon: Unbestimmt

  • icon-checkmark-circle.png Normalzustand

  • icon-warning2.png Fehlerzustand

4

Letzte Änderung

Letzte Änderung anzeigen.

5

Letzter Kontakt mit dem Datenlogger

Letzten Kontakt mit dem Datenlogger anzeigen.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen eines Portlets finden Sie unter Portlets.

Digital Signale-Portlet einrichten

Voraussetzungen

  • Digitale Signale wurden über die Portalschnittstelle V2 importiert.

Schritte

  1. Auf der ANLAGENEBENE fügen Sie das Digital Signale-Portlet hinzu.
    Die Liste der digitalen Signale erscheint.

  2. Wählen Sie Fehlerzustand setzen.
    Die icon-wrench1.png Anlagenkonfiguration öffnet sich.

  3. Neben jedem digitalen Signal wählen Sie Fehlerzustand setzen, um zu definieren, welcher Status (0 oder 1) von diesem Eingang als Problem betrachtet wird.

Hinweis

Wenn Sie den Fehlerzustand nicht definiert haben, kann dieser nicht mit einem grünen oder roten Icon dargestellt werden. In diesem Fall wird standardmäßig nur der aktuelle Zustand des digitalen Signals angezeigt.
