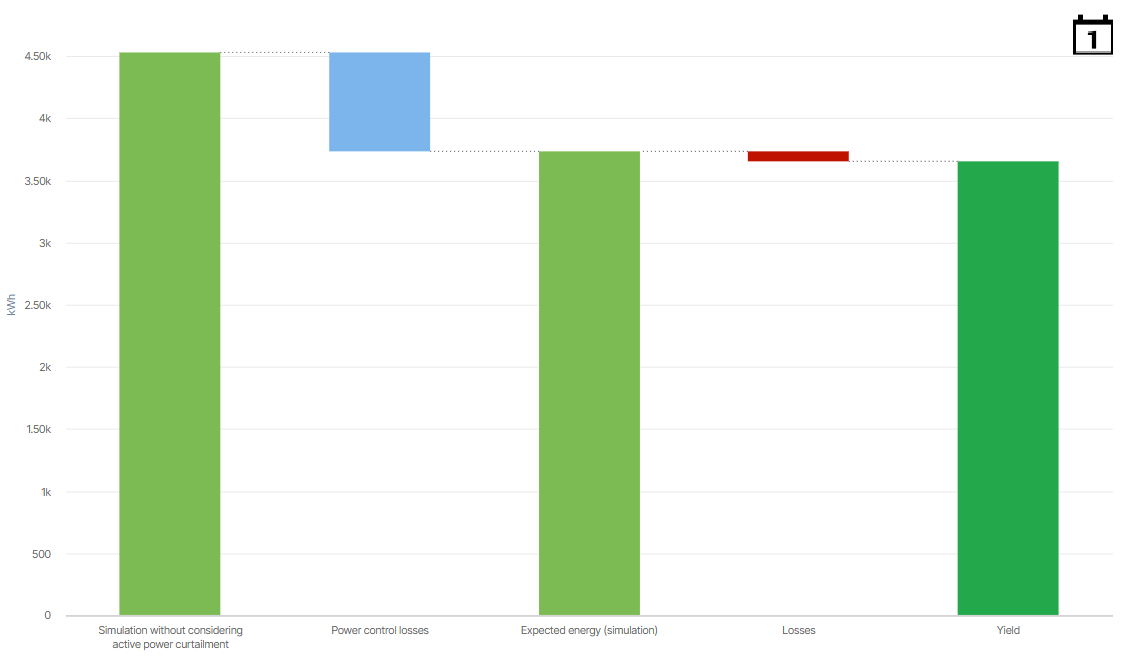

Verlustverteilungs-Diagramm

Das Diagramm zeigt die Abweichungen zwischen der prognostizierten, simulierten und tatsächlichen Energieerzeugung einer Anlage. Daher zeigt es die folgenden Werte für die ausgewählte Anlage an:

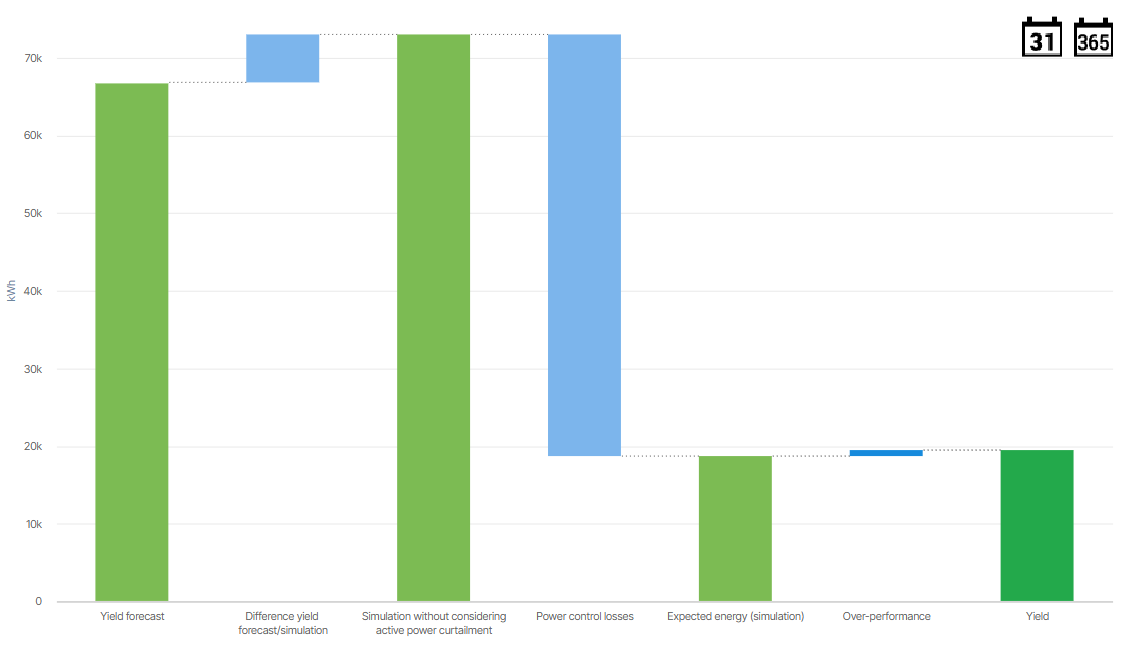

• Prognostizierte Energieerzeugung aus der Ertragsprognose

  • und deren Unterschied zur erwarteten Energieerzeugung, die ohne Berücksichtigung von Regelungen simuliert wird, dargestellt als Unterschied Ertragsprognose/Simulation

  • beide nur ab Monatsansicht angezeigt

• Erwartete Energieerzeugung, die ohne Berücksichtigung von Regelungen simuliert wird, dargestellt als Simulation ohne Berücksichtigung der Wirkleistungsregelungen

  • und deren Unterschied zur erwarteten Energie, die mit Regelungen simuliert wird, dargestellt als erwartete Leistungssteuerungsverluste. Dies sind nicht die tatsächlichen Leistungssteuerungsverluste, sondern nur die, die mit der ausgewählten Simulationsmethode berechnet wurden.

• Simuliert Ertragsrat unter Berücksichtigung Wirkleistungsregelungen, dargestellt als Erwartete Energie (Simulation)

  • und deren Unterschied zur tatsächlichen Energieerzeugung, dargestellt entweder als

    • Tatsächliche Überperformance oder

    • Tatsächliche Verluste

• Tatsächlicher Ertrag

• Simulation konfigurieren: Bestimmen Sie eine Methode und Zielbereich für die erwartete simulierte Leistung. Siehe auch Simulation.

• Werte für die erwarteten Erträge hängen von der Auswahl des Simulationsverfahrens ab.

• Erwartete Leistungssteuerungsverluste werden nur angezeigt, wenn eine Wirkleistungsregelung in der Berechnung innerhalb des ausgewählten Zeitraums berücksichtigt wird.

• Tatsächliche Verluste bestehen aus:

  • Negative Abweichungen außerhalb des Zielbereichs des simulierten Ertrags mit Regelungen

  • Verluste aufgrund technischer Probleme, die in Tickets angegeben sind

  • Verluste aufgrund von Daten-/Kommunikationslücken (Ausmaß des Verlusts basierend auf Satellitendaten)

• Ertragsprognosewerte sind nur sichtbar, wenn eine Ertragsprognose konfiguriert ist, siehe Ertragsprognose konfigurieren.
