Soll-Ist-Vergleichs-Diagramm

Zuletzt geändert:

Diagramm

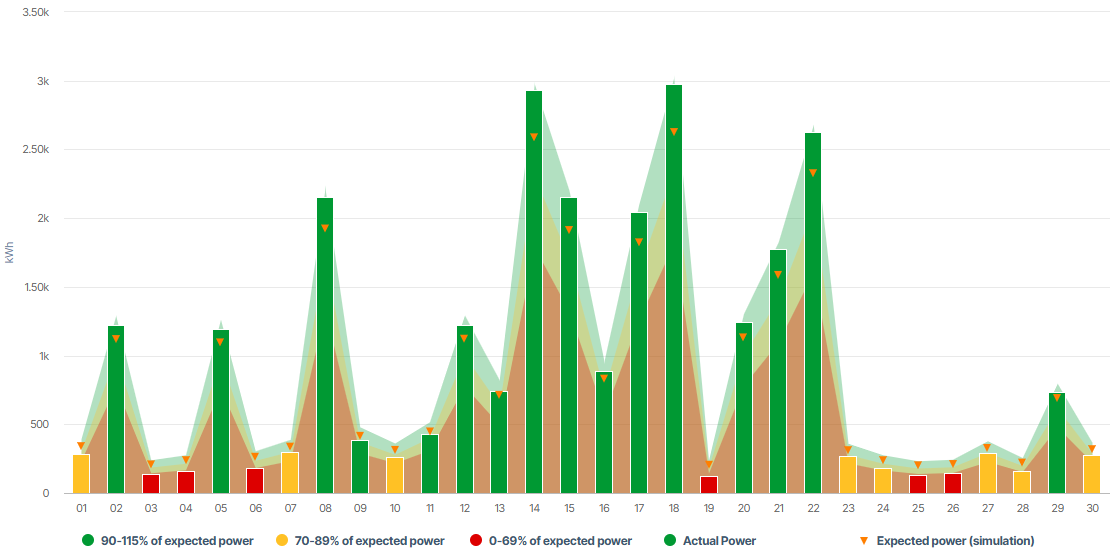

Soll-Ist-Vergleichs-Diagramm in der Monatsansicht

Grundlegende Informationen

Beschreibung

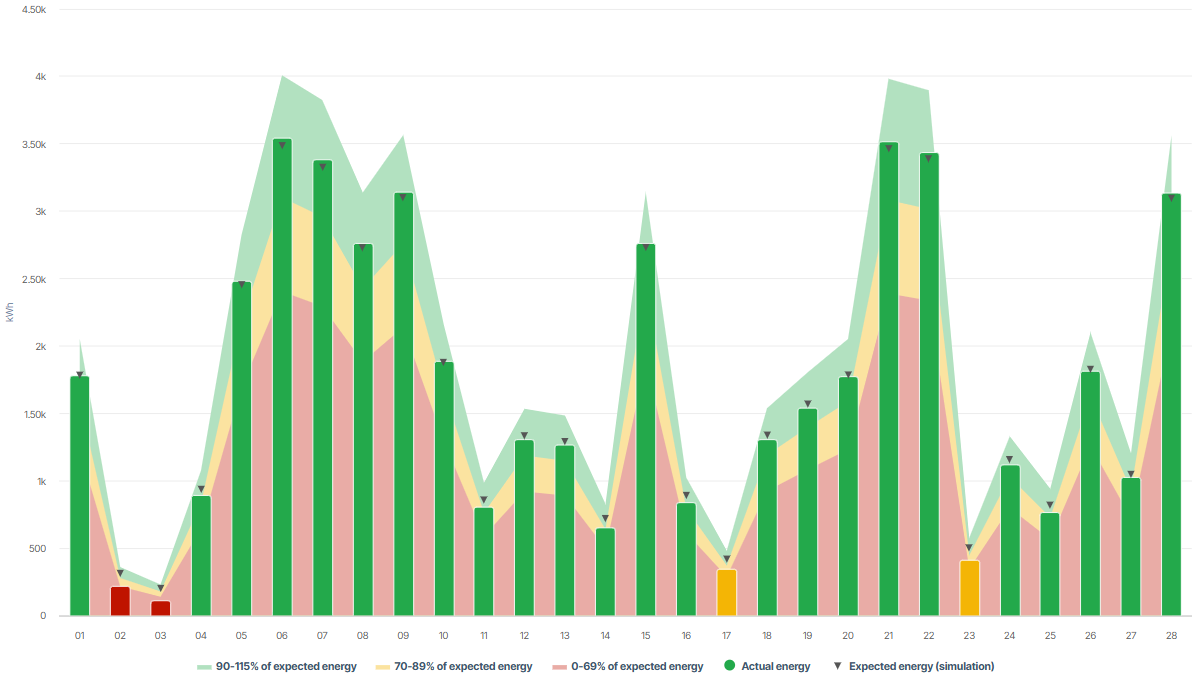

Das Soll-Ist-Vergleichs-Diagramm zeigt an:

  • Die tatsächlich von der Anlage erzeugte Leistung (als Balkendiagramm)

  • Die erwartete Leistung, die durch die Simulation berechnet wurde (als Flächendiagramm und einzelner Datenpunkt)

Der genaue Wert der simulierten erwarteten Leistung wird als einzelner Datenpunkt angezeigt. In Bezug auf diesen Datenpunkt zeigt das Flächendiagramm im Hintergrund drei Prozentbereiche dieses Wertes in verschiedenen Farben.

In Bezug auf diese Prozentbereiche ist das Balkendiagramm, das die tatsächliche Leistung anzeigt, je nach tatsächlich erreichtem Prozentsatz eingefärbt.

Beispiel

Wenn das obere Ende des Balkendiagramms den grünen Bereich im Hintergrund erreicht, wird es ebenfalls grün gefärbt. Das bedeutet, dass die Anlage sehr gut funktioniert. Wenn das obere Ende des Balkendiagramms auch den einzelnen orangefarbenen Datenpunkt überschreitet, ist die Leistung der Anlage besser als in der Simulation erwartet.

Wenn das Balkendiagramm rot ist, sollte die Anlage System überprüft werden.

Voraussetzungen

keine

Weitere Details

Die Methode für die Simulation der erwarteten Leistung wird unter Simulation konfiguriert.
