Benutzerdefinierte Diagramme und Heatmaps mit dem Diagrammgenerator

Zuletzt geändert:


Sie können einzelne Messwerte vergleichen und Diagramme für Ihre spezifischen Bedürfnisse erstellen. Darüber hinaus können Sie alle Ihre Diagramme für die spätere Verwendung speichern, nach einem erneuten Login erneut anzeigen oder in Portlets anzeigen.

Hinweise

  • Speicherbare Diagramme sind anlagenspezifisch. Damit sind sie für jeden Benutzer sichtbar, der auf die Anlage zugreifen kann, für das sie erstellt wurden.

  • Sie können nur Messwerte vergleichen, die bereits in VCOM verfügbar sind. Siehe Verfügbare Datenpunkte und Kategorien.

Ein benutzerdefiniertes Diagramm oder eine Heatmap erstellen

Voraussetzungen

  • Sie gehören zur Benutzergruppe Administrator, Operations, Technician, Technical Customer oder Customer.

  • NUR PREMIUM-PARTNER Gehören Sie zu einer benutzerdefinierten Benutzergruppe, dann brauchen Sie im Benutzergruppenmodul Auswertung die Berechtigungen Betrachten und Erstellen. Siehe Benutzergruppenmodule und Privilegien.

Schritte

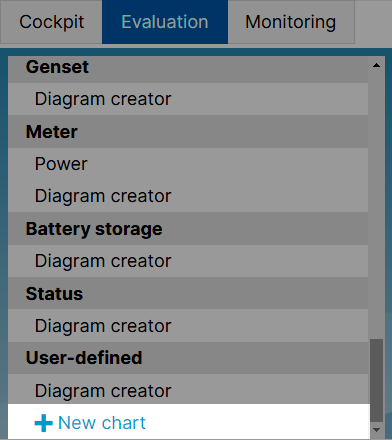

  1. Auf der ANLAGENEBENE navigieren Sie zum Tab icon-stats-dots1.png Auswertung und scrollen Sie zur Kategorie Benutzerdefiniert.

  2. Wählen Sie icon-plus2.png Neues Diagramm auswählen.

  3. Wählen Sie den Typ des Diagramms aus, den Sie erstellen möchten:

    • A) Standard Diagramm

    • B) Heatmap

Sie finden den Diagrammgenerator in der Kategorie Benutzerdefiniert.

A) Ein Standarddiagramm konfigurieren

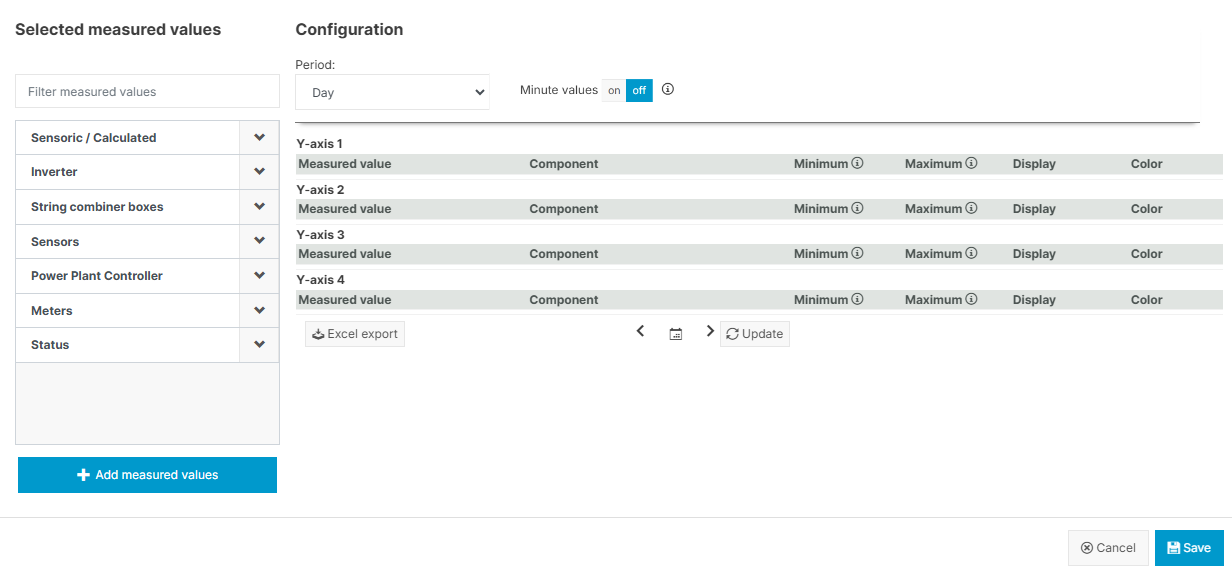

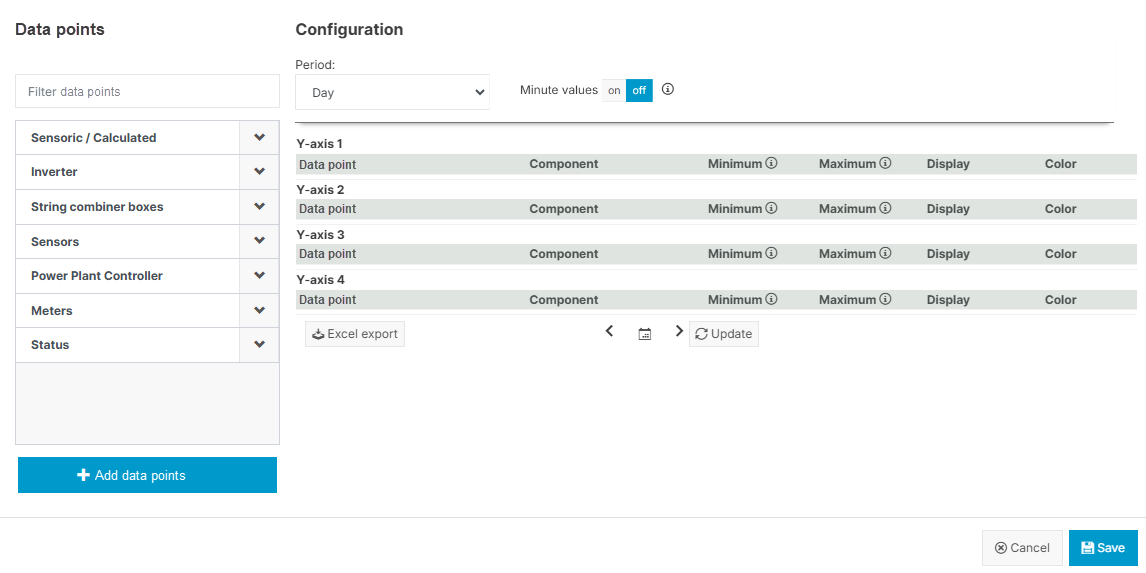

Options to configure a user-defined standard chart.
Optionen zur Konfiguration eines Standarddiagramms.

  1. Unter Messwerte wählen Sie alle Datenpunkte aus, die Sie vergleichen möchten. Sie können die Werte einzeln auswählen, und Ihre Auswahl wird hervorgehoben. Sie können die Liste auch filtern, indem Sie den Namen eines gewünschten Wertes in die Suchleiste über der Liste eingeben. Ihre vorherige Auswahl bleibt bestehen. Wählen Sie einen Wert ab, indem Sie erneut darauf klicken.

Hinweis

Sie finden Ihre benutzerdefinierten Terme in der Kategorie Sensorik/Berechnet. Diese Namen werden nicht in mehrere Sprachen übersetzt.

  1. Wählen Sie icon-plus2.png Messwerte hinzufügen. Alle Ihre ausgewählten Werte werden im Bereich Konfiguration angezeigt. Die Werte werden einer von vier möglichen y-Achsen zugeordnet, die jeweils eine andere physikalische Einheit darstellen.

  2. Wählen Sie für jeden Ihrer Datenpunkte wählen Sie die Komponente zum Vergleichen aus.

  3. Wählen Sie icon-loop3(1).png Update. Eine Vorschau erscheint.

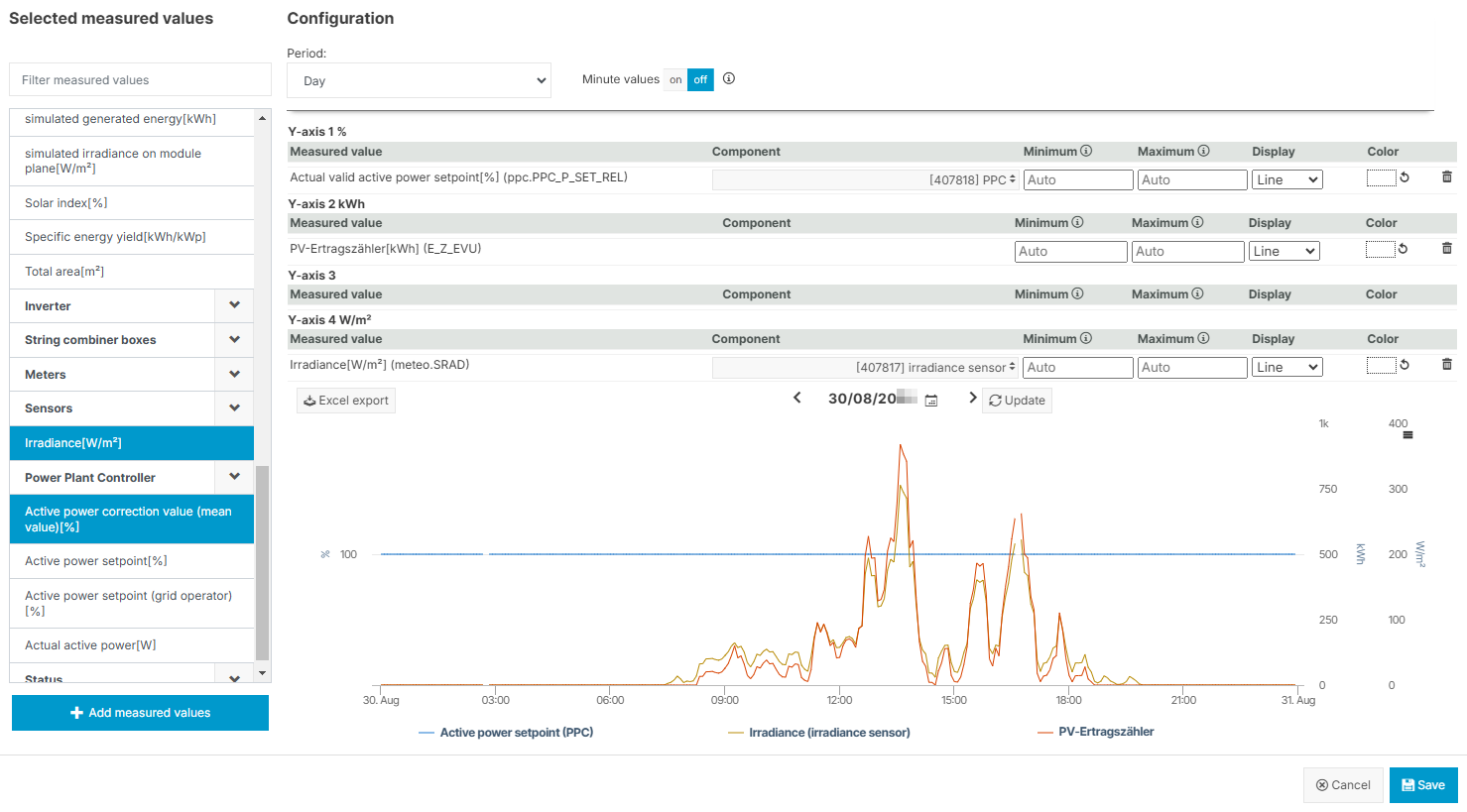

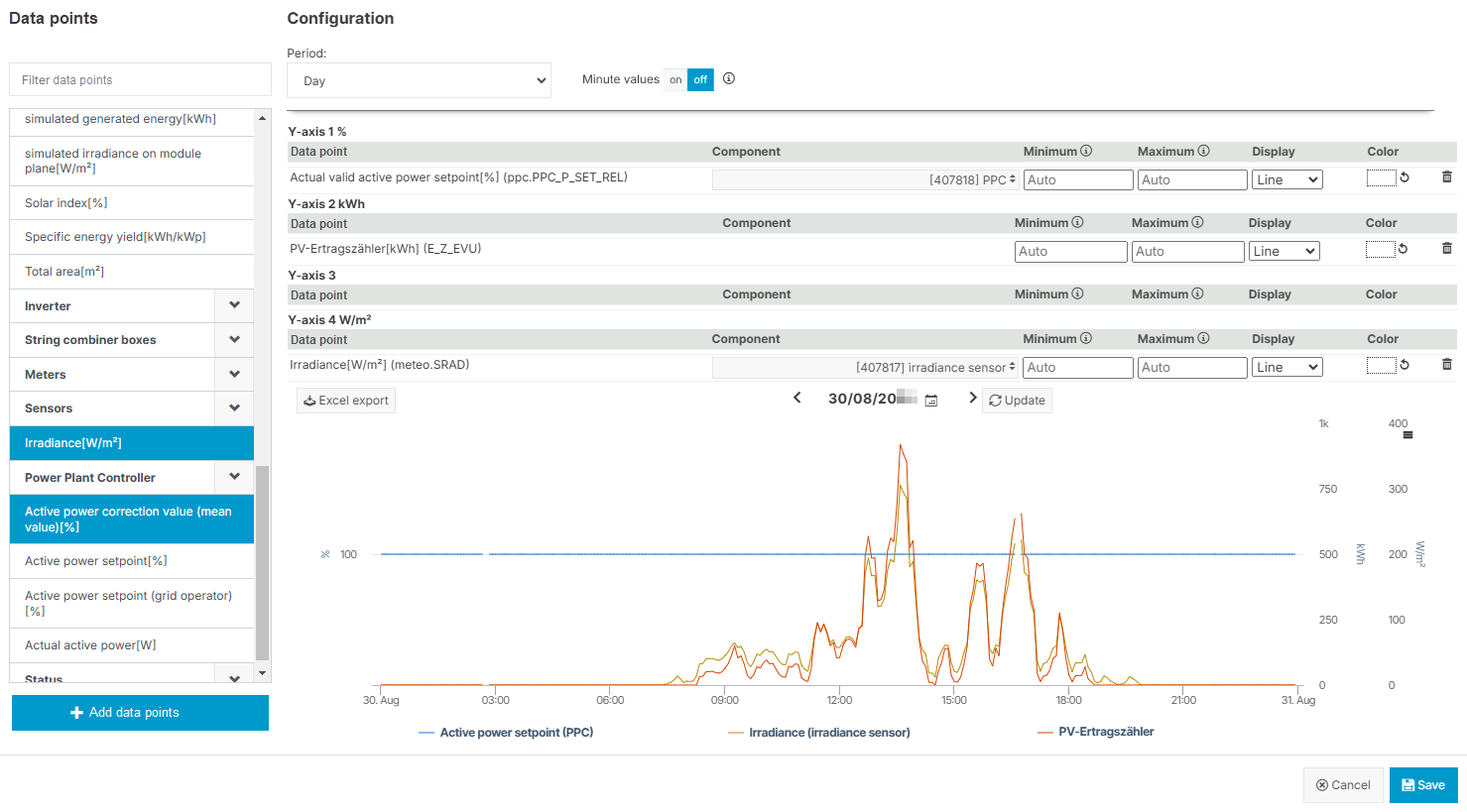

After you have added all measured values and selected the corresponding components, you can generate a preview of your chart.
Nachdem Sie alle Datenpunkte hinzugefügt und die entsprechenden Komponenten ausgewählt haben, können Sie eine Vorschau Ihres Diagramms generieren.

  1. Passen Sie das Diagramm wie folgt an:

    • Zeitraum: Wählen Sie den Zeitraum (Tag, Woche, Monat, Jahr). Für den Zeitraum Tag können Sie auch den Toggle Minutenwerte aktivieren, wenn die Voraussetzungen erfüllt sind, siehe auch Voraussetzungen für Minutenwerte.

    • Anzeigen & Farbe: Für jeden Datenpunkt legen Sie einen bestimmten Erscheinungstyp (Linie, Säule, Fläche oder Punkt) fest und wählen eine Farbe für das Diagramm aus.

    • Y-Achsen: Für jede y-Achse können Sie eine benutzerdefinierte Skala festlegen, indem Sie einen Mindest- und/oder Höchstwert eingeben. Die Skalierungswerte für alle Messwerte, die der gleichen y-Achse zugeordnet sind, werden synchronisiert. Nach der Aktualisierung der Vorschau wird die Skala der jeweiligen y-Achse nahe an den von Ihnen eingegebenen Werten angepasst, während die Intervalle der ursprünglichen Achse beibehalten werden – manchmal beginnt oder endet sie nicht genau bei dem von Ihnen eingegebenen Wert. Beachten Sie, dass es keine Validierung der Skalierungswerte mit den Messwerten gibt – wenn letztere außerhalb des Skalierungsbereichs liegen, werden sie in der Visualisierung abgeschnitten. Wechseln Sie zurück zur automatischen Skalierung, indem Sie die Skalierungswerte löschen.

  2. Bestätigen Sie jede Anpassung, indem Sie icon-loop3(1).png Aktualisieren auswählen.

  3. Wählen Sie icon-floppy-disk1.png Speichern.

  4. Geben Sie Ihrem Diagramm einen Titel und wählen Sie erneut icon-floppy-disk1.png Speichern.

Ihr neues Standarddiagramm wird jetzt in der Kategorie Benutzerdefiniert aufgeführt. Wählen Sie es aus, um es in voller Größe anzuzeigen.

Weitere Aktionen

  • Nachdem Sie Ihr Diagramm gespeichert haben, können Sie es icon-pencil1.png Bearbeiten, icon-text-color.png Umbenennen, oder icon-bin1.png Löschen über das icon-menu1_upright.png Optionsmenü. Sie finden das Optionsmenü, wenn Sie mit der Maus über den Titel eines gespeicherten Diagramms fahren.

B) Eine Heatmap konfigurieren

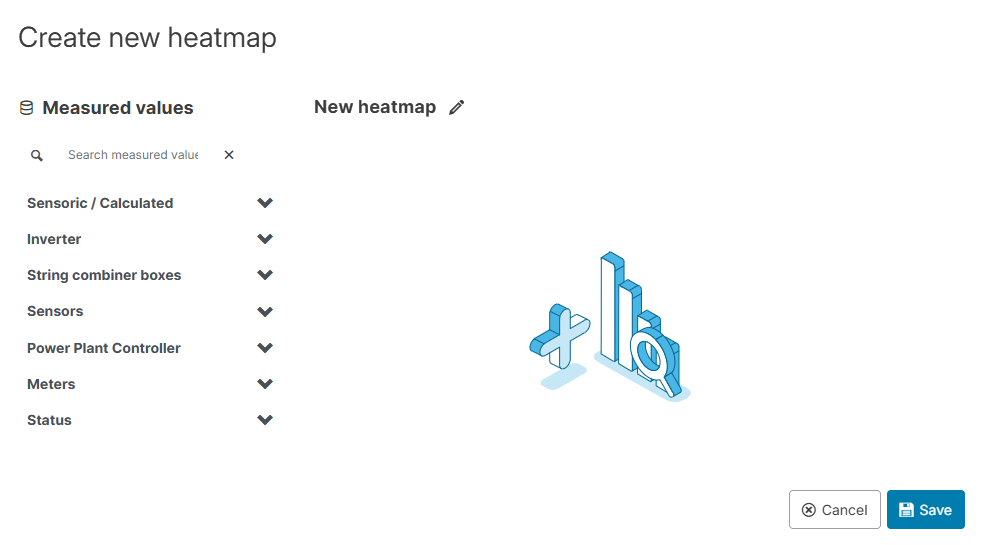

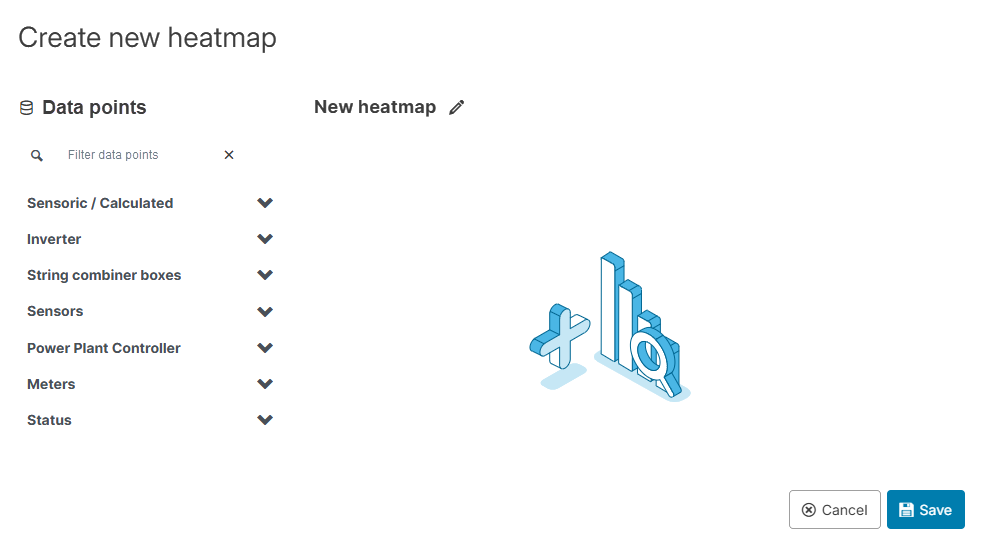

Options to configure a user-defined heatmap.
Optionen zur Konfiguration einer Heatmap.

  1. Unter icon-database4.png Messwerte wählen Sie den Datenpunkt aus, den Sie in der Heatmap visualisieren möchten. Eine Vorschau erscheint.

  2. Falls zutreffend, erscheint ein icon-cog1(1).png Konfigurations-Panel zur Auswahl der Komponenten. Deaktivieren Sie die Komponenten, die in der Heatmap nicht sichtbar sein sollen.

  3. Geben Sie der Heatmap einen Namen, indem Sie icon-pencil1.png Bearbeiten über der Vorschau auswählen.

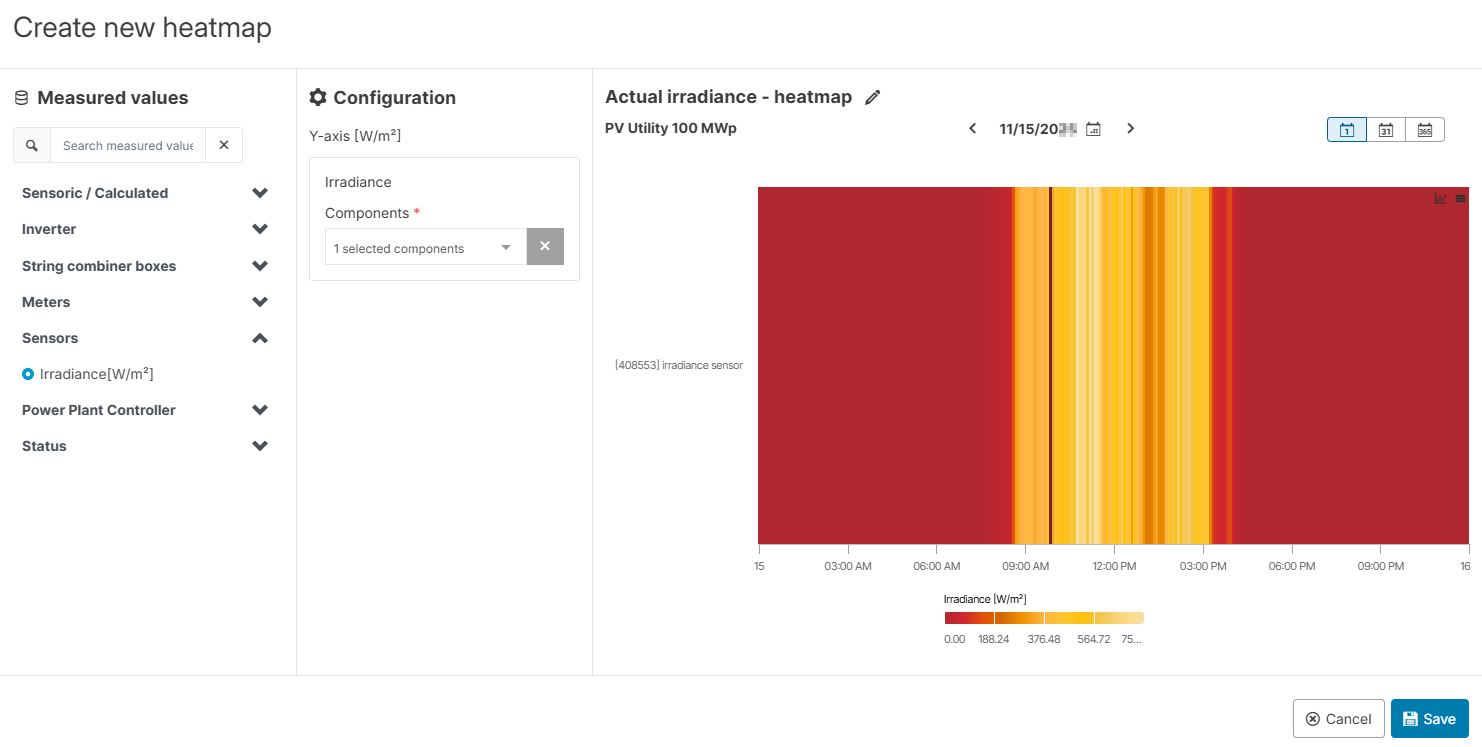

After selecting a data point, a preview of your heatmap appears immediately
Nach der Auswahl eines Datenpunkts erscheint sofort eine Vorschau Ihrer Heatmap

  1. Wählen Sie icon-floppy-disk1.png Speichern.

Ihre neue Heatmap ist jetzt dauerhaft in der Kategorie Benutzerdefiniert aufgeführt. Wählen Sie es aus, um es in voller Größe anzuzeigen.

Weitere Aktionen

  • Nachdem Sie Ihr Diagramm gespeichert haben, können Sie es über das icon-menu1_upright.png Optionsmenü icon-pencil1.png Bearbeiten, icon-text-color.png Umbenennen, oder icon-bin1.png Löschen. Sie finden das Optionsmenü, wenn Sie mit der Maus über den Titel eines gespeicherten Heatmaps fahren.
