Zuletzt geändert:
Nach der Einrichtung einer Batterie-Teilanlage kann VCOM zwischen den PV- und Batteriewechselrichtern Ihrer Anlage unterscheiden.
Voraussetzungen-
Ein grundlegende Anlage mit Standortdaten existiert bereits.
-
Sie gehören zur Benutzergruppe Administrator, Operations, Technician oder Technical Customer.
-
Sie haben das VCOM-Modul Batterie-Monitoring für die spezifische Anlage aktiviert. Siehe VCOM Batterie-Monitoring-Modul. Wenn Ihr Standort nur über eine unterbrechungsfreie Spannungsversorgung (USV, Gesamtkapazität < 30 kWh) verfügt, können Sie fortfahren, ohne das Modul zu aktivieren.
-
Auf der ANLAGENEBENE gehen Sie zur
-
Im Bereich Teilanlagen wählen Sie
-

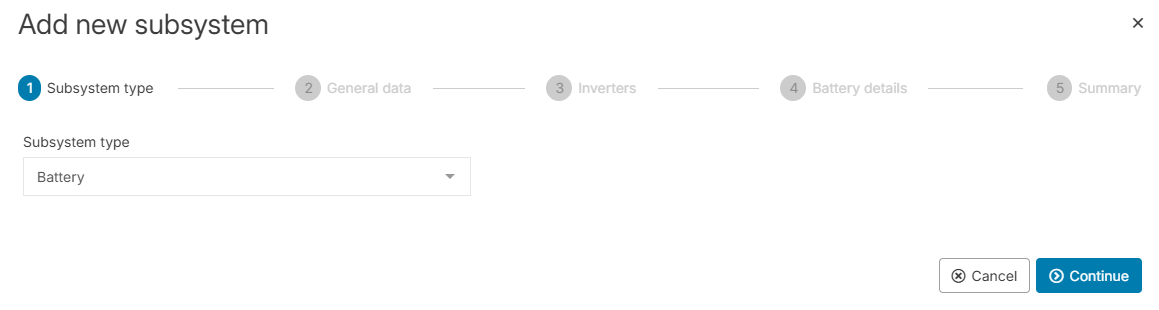

Ein Fenster mit einem Schritt-für-Schritt-Assistenten erscheint.
-
Befolgen Sie die Schritte des Assistenten.
1) Teilanlagentyp
-
Wählen Sie im Dropdown-Menü Teilanlagentyp Batterie aus. Der Typ bezieht sich auf die Kategorie des Wechselrichters, die in der gesamten Teilanlage verwendet wird.
2) Allgemeine Daten
-
Geben Sie Ihrer Teilanlage einen Titel.
Empfehlung
Beachten Sie bei der Benennung unsere Benennungsrichtlinie.
-
Geben Sie das Installationsdatum Ihrer Teilanlage ein.
-
Wenn Sie ein Tracking-System (Nachführsystem, Solar-Tracker) verwenden, wählen Sie den Tracker-Typ aus. Andernfalls wählen Sie Keine Tracker aus.
3) Wechselrichter
(4) Batteriedetails
Alle Busbars sind in der Seitenleiste des Assistenten ausgelistet. Gehen Sie jeden Busbar durch und geben Sie die Details ein:
Hinweis
Die Spezifikationen für Ihre Busbars gelten für alle Wechselrichter Ihrer Teilanlage.
-
Wählen Sie, ob der Busbar Zugewiesen oder Nicht zugewiesen ist.
-
Geben Sie unter Kapazität die Nennleistung zu Beginn der Lebensdauer Ihrer Batterie ein.
-
Fahren Sie wie beschrieben mit allen anderen Busbars in der Seitenleiste fort. Je nach Anzahl der Wechselrichter in dieser Teilanlage oder bereits in anderen Teilanlagen angegebenen Batteriekapazitäten wird die Batteriekapazität dieser Teilanlage und der gesamten Anlage berechnet. Wenn Sie das Limit von 30 kWh überschreiten und die Teilanlage später nicht speichern können, überprüfen Sie die Voraussetzungen erneut.
5) Zusammenfassung
-
Überprüfen Sie die Batteriedetails in der Zusammenfassung:
-
Gesamtkapazität Ihrer Batterie-Teilanlage, die auf der Summe der Kapazitäten aller zugewiesenen Busbars und der Anzahl der Wechselrichter basiert. Manchmal weicht die berechnete Zahl von der vordefinierten Nennkapazität der Batterie ab.
-
Die Batterie-Teilanlage wird nun im Abschnitt Batterie des Teilanlagen Bereichs angezeigt. Auf der ANLAGENEBENE im Auswertungs Tab erscheint der neue Abschnitt Batteriespeicher.
-
Richten Sie weitere Teilanlagen auf die gleiche Weise ein, bis Sie alle Wechselrichter, Module oder Batterien Ihrer Anlage angegeben haben.
-
Wählen Sie
