PR/Performance Ratio-Diagramm

Zuletzt geändert:

Diagramm

Sehen Sie sich das Diagramm an, auf der ANLAGENEBENE Tab im Auswertung Abschnitt: Analgen-KPIs.

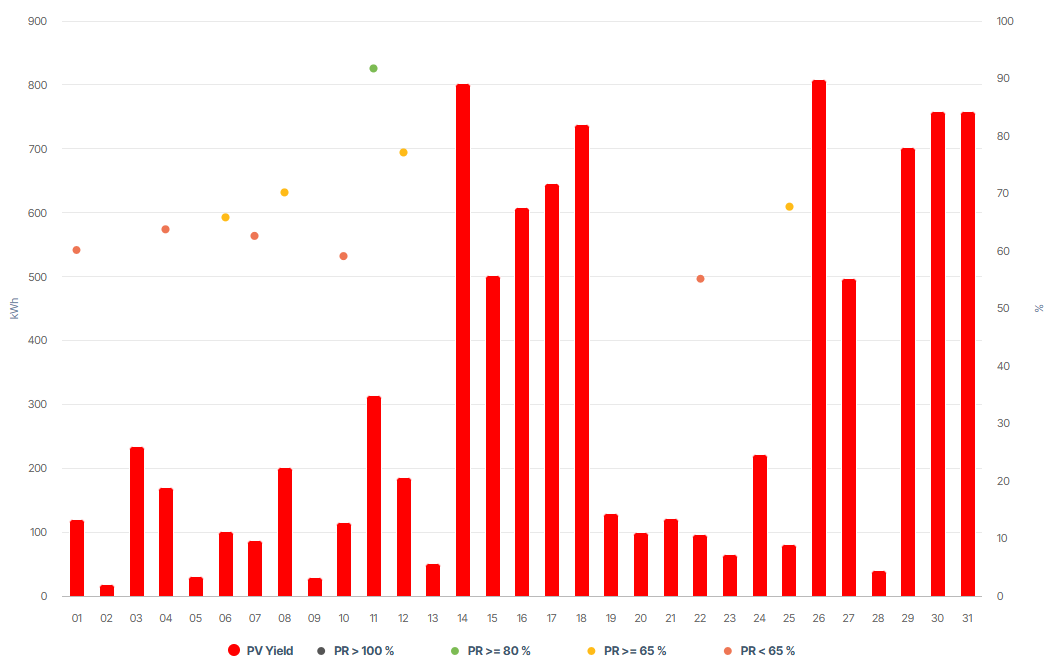

PR, Performance ratio chart

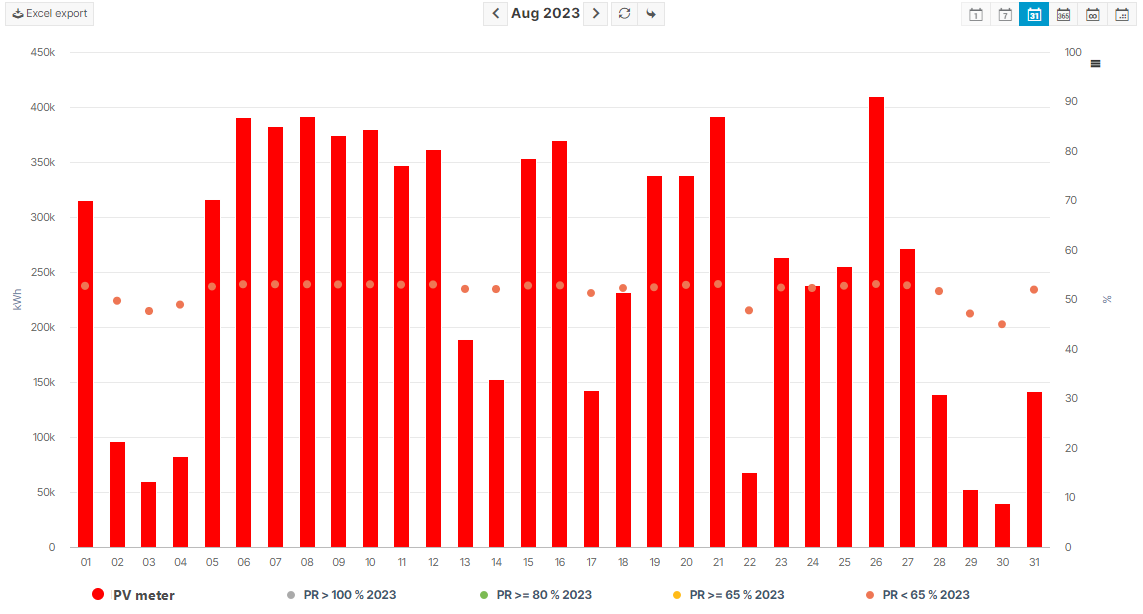

PR/Performance Ratio-Diagramm in Monatsansicht

Grundlegende Informationen

Beschreibung

 Das Performance Ratio wird basierend auf der tatsächlich erzeugten Energie (= Ertrag der Anlage), der installierten DC-Leistung und der POAI/Einstrahlung auf der Modulebene berechnet. Sie gibt an, wie gut die PV-Anlage Sonnenenergie umwandeln kann. In der Regel gilt ein jährlicher PR-Wert von 75-85% als gut.

In dem Diagramm stellen die Balken die normierte tatsächliche Energie der Anlage (PV-Ertrag) dar, während die Punkte das PR/Performance Ratio repräsentieren. Die Farbe der Punkte entspricht dem für die Bewertung des PR festgelegten Schwellenwert.

Voraussetzungen

  • Der tatsächliche Energieterm E_Z_EVU ist definiert. Siehe Terme.

  • Term für die Einstrahlung auf Modulebene/POAI G_M0 ist definiert. Siehe Terme.

Weitere Details

Berechnung

  • Der kleinste Zeitraum für die Berechnung des PR beträgt einen Tag.

Bearbeitbare Berechnungsparameter

  • Mit dem KPI-Editor des VCOM-Moduls können Sie:

  • Ohne den KPI-Editor wird die Standardformel verwendet.

Standardformel

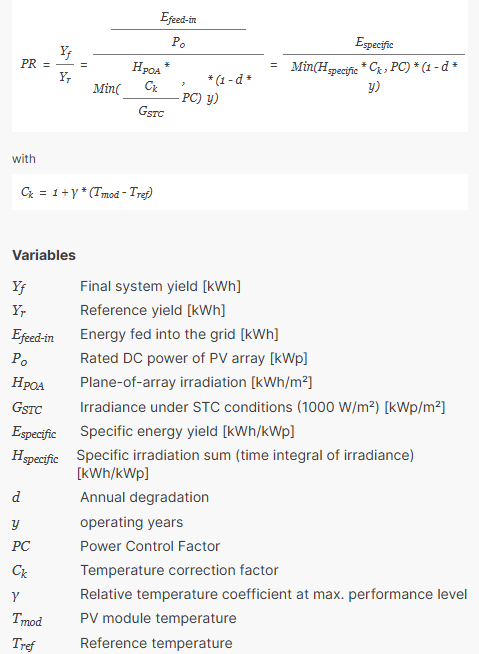

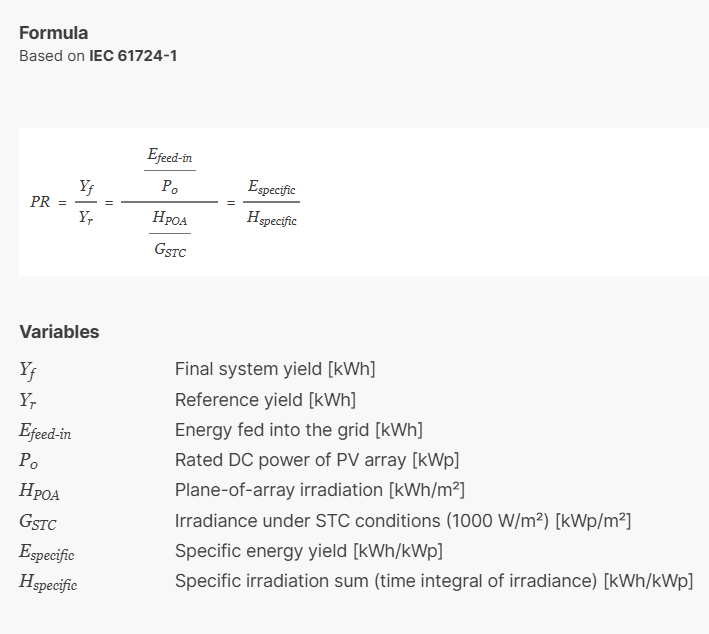

Die PR-Formel aus IEC 61724-1 wird standardmäßig verwendet:

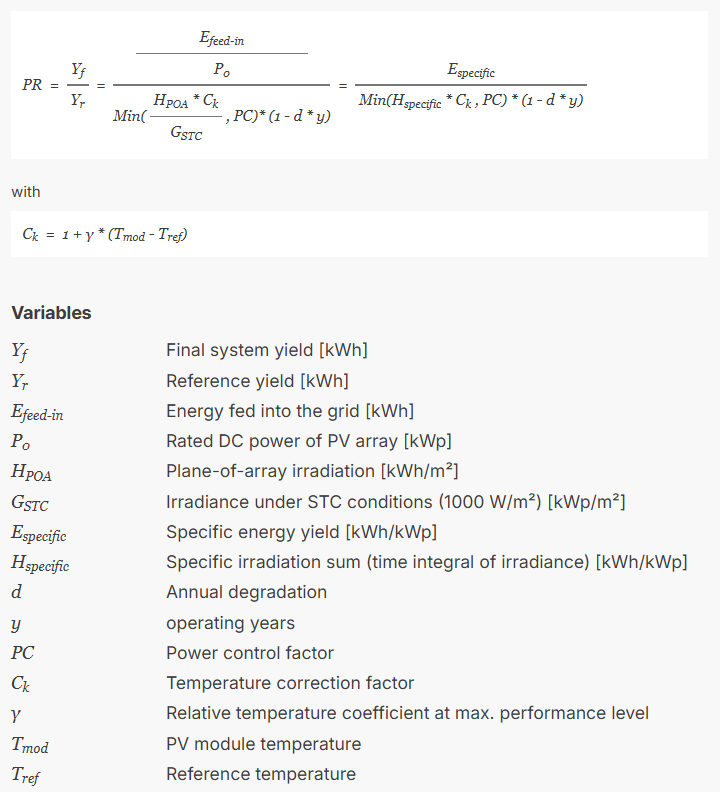

Default PR formula based on IEC 61724-1
Standard-PR-Formel basierend auf IEC 61724-1


Vorsicht

Wenn Ihr Standort mehrere Power Plant Controller (blue’Log XC-Datenlogger oder PPCs von Drittanbietern) besitzt, sollte jeder Controller als eigene Anlage und nicht als Teilanlage eingerichtet werden. Andernfalls wird das Performance Ratio nicht berechnet.

Beispiel: An einem Standort gibt es eine PV-Anlage, die sich auf drei Dächer verteilt, wobei jedes Dach über einen eigenen PPC verfügt. In diesem Fall konfigurieren Sie jedes Dach in VCOM als separate Anlage.

Um das gesamte PR für den gesamten Standort anzuzeigen, können Sie die einzelnen Anlagen in eine virtuelle Anlage in VCOM kombinieren.

Wenn Sie weitere Unterstützung benötigen, kontaktieren Sie unseren Support.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen der Diagramme finden Sie unter Auswertungen & Diagramme.
