Zuvor wurde das Diagramm genannt: Anlagenverfügbarkeit.

Diagramm

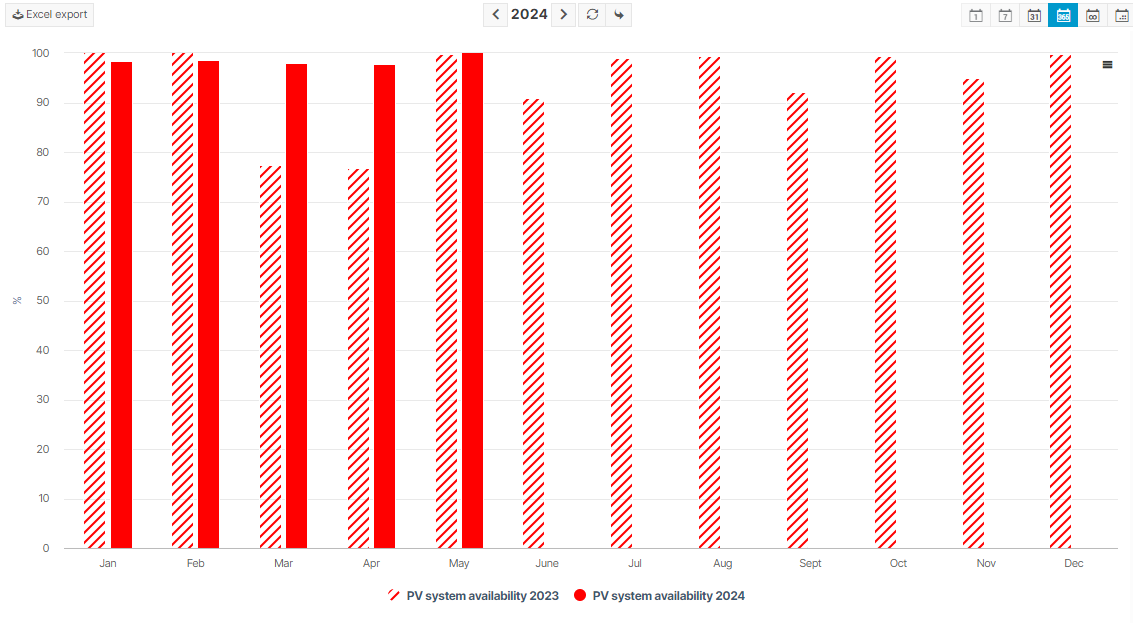

Sehen Sie sich das Diagramm an, auf der ANLAGENEBENE Tab im Auswertung Abschnitt: Anlagen-KPIs.

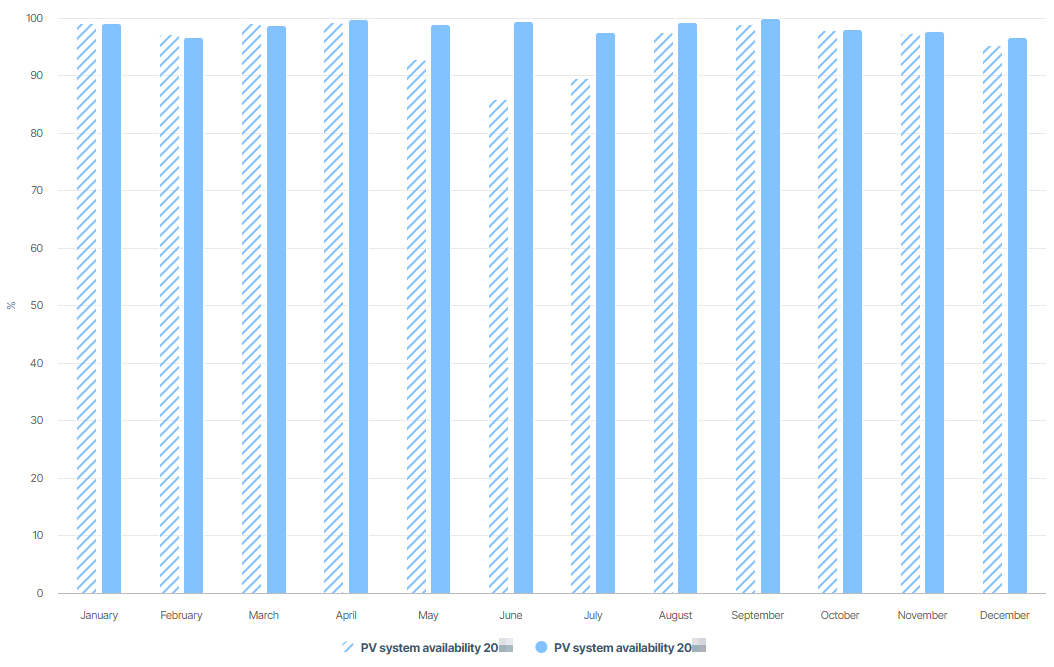

Availability chart for the whole system — Verfügbarkeitsdiagramm für die gesamte Anlage in der **Jahres-** Ansicht.

Grundlegende Informationen

Beschreibung	Die Anlagenverfügbarkeit ist der Prozent einer Anlage, der über einen bestimmten Zeitraum hinweg verfügbar ist. Sie ist ein Indikator dafür, wie schnell Fehler erkannt und behoben werden.
Voraussetzungen	Der tatsächliche Energieterm `E_Z_EVU` ist definiert. Siehe Terme. Term für die Einstrahlung auf Modulebene/POAI `G_M0` ist definiert. Siehe Terme. Oder POAI wird aus Satellitendaten abgeleitet.

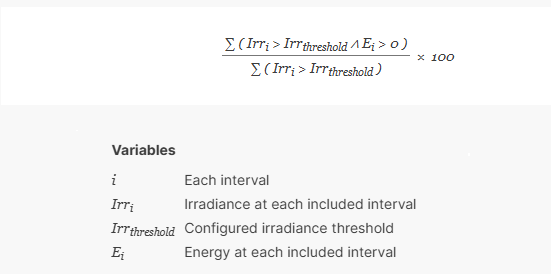

Weitere Details	Berechnung Der kleinste Zeitraum der Verfügbarkeitsberechnung beträgt einen Tag. Innerhalb des Messintervalls ist die gesamte Anlage entweder verfügbar (100%) oder nicht verfügbar (0%). Wenn die Energie innerhalb eines Intervalls ungleich 0 ist, beträgt die Verfügbarkeit 100%. Intervalle, in denen Energiedaten fehlen, werden so behandelt, als ob die Anlage verfügbar wäre. Bearbeitbare Berechnungsparameter Mit dem VCOM-Modul KPI-Editor können Sie die Berechnungsparameter an Ihre Bedürfnisse anpassen. Siehe Anlagenverfügbarkeit mit dem KPI Editor. Ohne den KPI-Editor wird die Standardformel verwendet. Standardformel Die folgende Formel zur Verfügbarkeit wird standardmäßig verwendet: Standardformel zur Anlagenverfügbarkeit Die Anlagenverfügbarkeit wird nur in Intervallen berechnet, in denen die POA Einstrahlungsstärke größer als 100 W/m² ist.

Beschreibung

Die Anlagenverfügbarkeit ist der Prozent einer Anlage, der über einen bestimmten Zeitraum hinweg verfügbar ist. Sie ist ein Indikator dafür, wie schnell Fehler erkannt und behoben werden.

Voraussetzungen

Der tatsächliche Energieterm E_Z_EVU ist definiert. Siehe Terme.

Term für die Einstrahlung auf Modulebene/POAI G_M0 ist definiert. Siehe Terme.

Oder POAI wird aus Satellitendaten abgeleitet.

Weitere Details

Berechnung

Der kleinste Zeitraum der Verfügbarkeitsberechnung beträgt einen Tag.
Innerhalb des Messintervalls ist die gesamte Anlage entweder verfügbar (100%) oder nicht verfügbar (0%). Wenn die Energie innerhalb eines Intervalls ungleich 0 ist, beträgt die Verfügbarkeit 100%.
Intervalle, in denen Energiedaten fehlen, werden so behandelt, als ob die Anlage verfügbar wäre.

Bearbeitbare Berechnungsparameter

Mit dem VCOM-Modul KPI-Editor können Sie die Berechnungsparameter an Ihre Bedürfnisse anpassen. Siehe Anlagenverfügbarkeit mit dem KPI Editor.
Ohne den KPI-Editor wird die Standardformel verwendet.

Standardformel

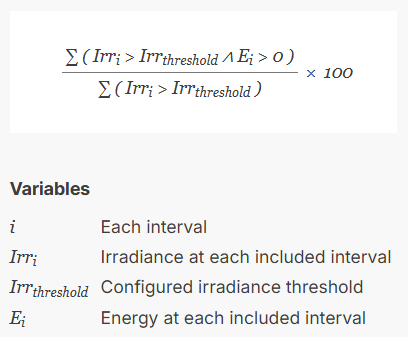

Die folgende Formel zur Verfügbarkeit wird standardmäßig verwendet:

Die Anlagenverfügbarkeit wird nur in Intervallen berechnet, in denen die POA Einstrahlungsstärke größer als 100 W/m² ist.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen der Diagramme finden Sie unter Auswertungen & Diagramme.

Beispiel-Berechnung

Folgende Beispielberechnung basiert auf der Standard-Verfügbarkeits-Formel:

Intervall	POA-Einstrahlungsstärke (W/m²)	Energie (kWh)	Ergebnis
I1	90	10	Nicht bewertet
I2	125	20	100%
I3	200	30	100%
I4	80	0	Nicht bewertet
I5	250	0	0%
I6	200	NULL*	100%
I7	150	30	100%
I8	130	20	100%
I9	110	0	0%
Anlagenverfügbarkeit			5/(5+2) = 71.4%
*NULL bedeutet, dass für dieses Intervall keine Daten verfügbar sind.
