Diagramm

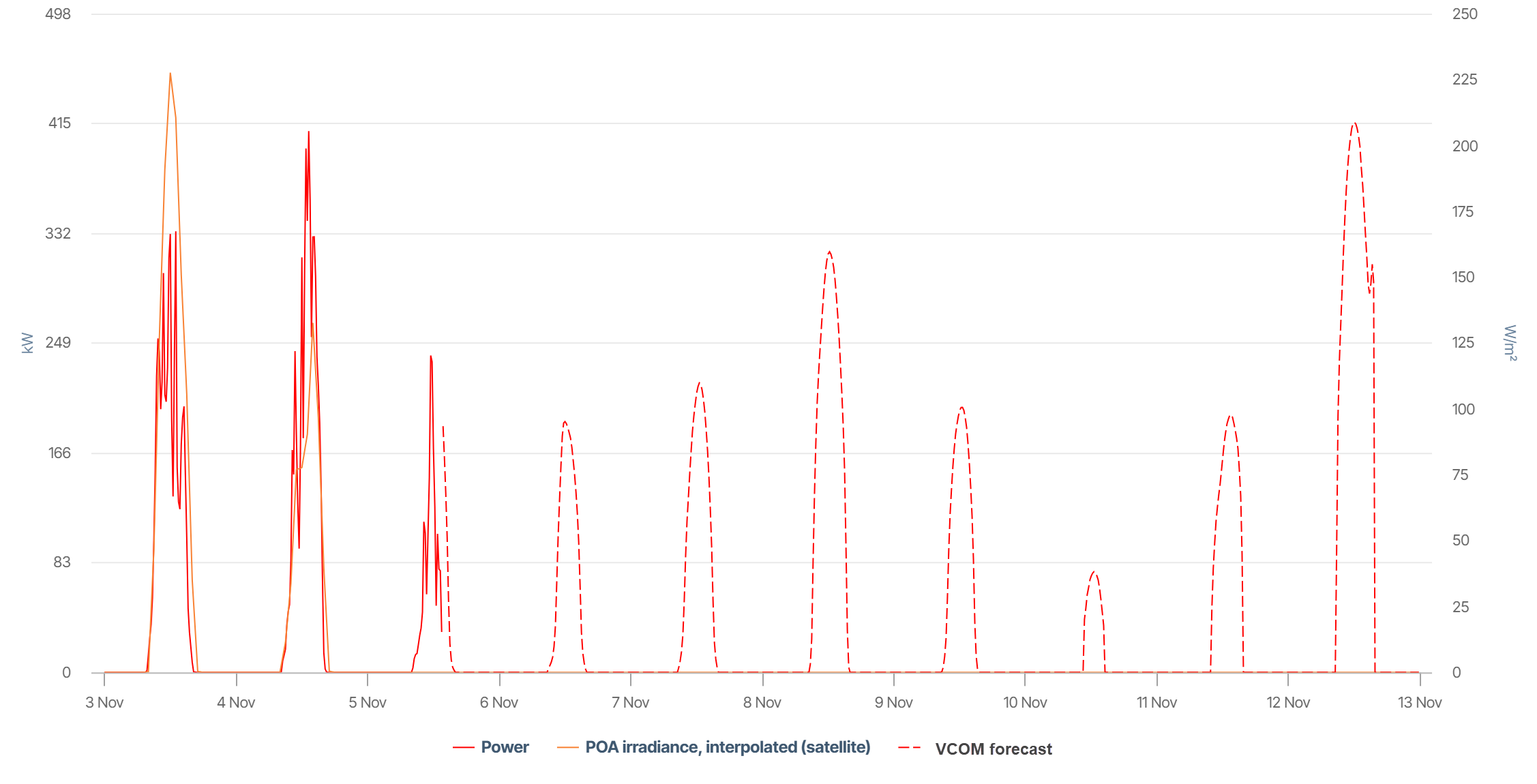

Das Diagramm zeigt:
-
Gestrichelte Linien: Vorhergesagte Leistung in kW für einen 7-Tage-Horizont (hier: 6-13 November).
-
Zum Vergleich sehen Sie die tatsächliche Leistung in kW (rote Linie) und die POA-Einstrahlung (gelbe Linie), in diesem Fall für den 3.-5. November.
Grundlegende Informationen
|
Beschreibung |
Das Diagramm zeigt die vorhergesagte Wirkleistungserzeugung gemäß der VCOM-Prognose. Die Prognose wird ab dem aktuellen Tag für die nächsten 7 Tage angezeigt und wird alle 15 Minuten aktualisiert. Das Diagramm zeigt auch Echtzeitmessungen der tatsächlichen Leistung und der Satellitenstrahlung. |
|---|---|
|
Voraussetzungen |
|
|
Weitere Details |
Die angezeigten Intervalle können von Datenquellen mit schnelleren oder langsameren Übertragungsintervallen abweichen. Siehe VCOM-Prognose für technische Details. |

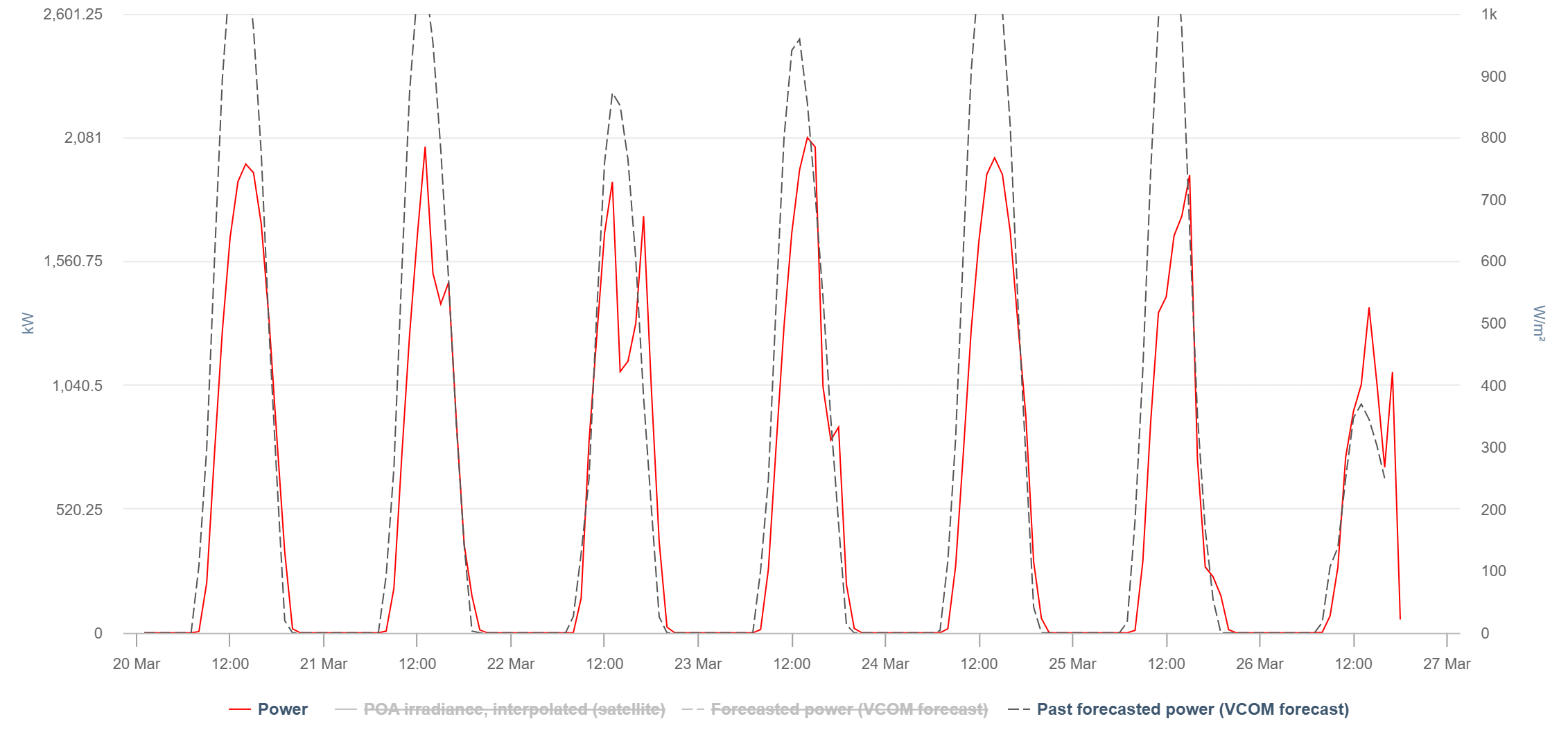

Historische Werte anzeigen

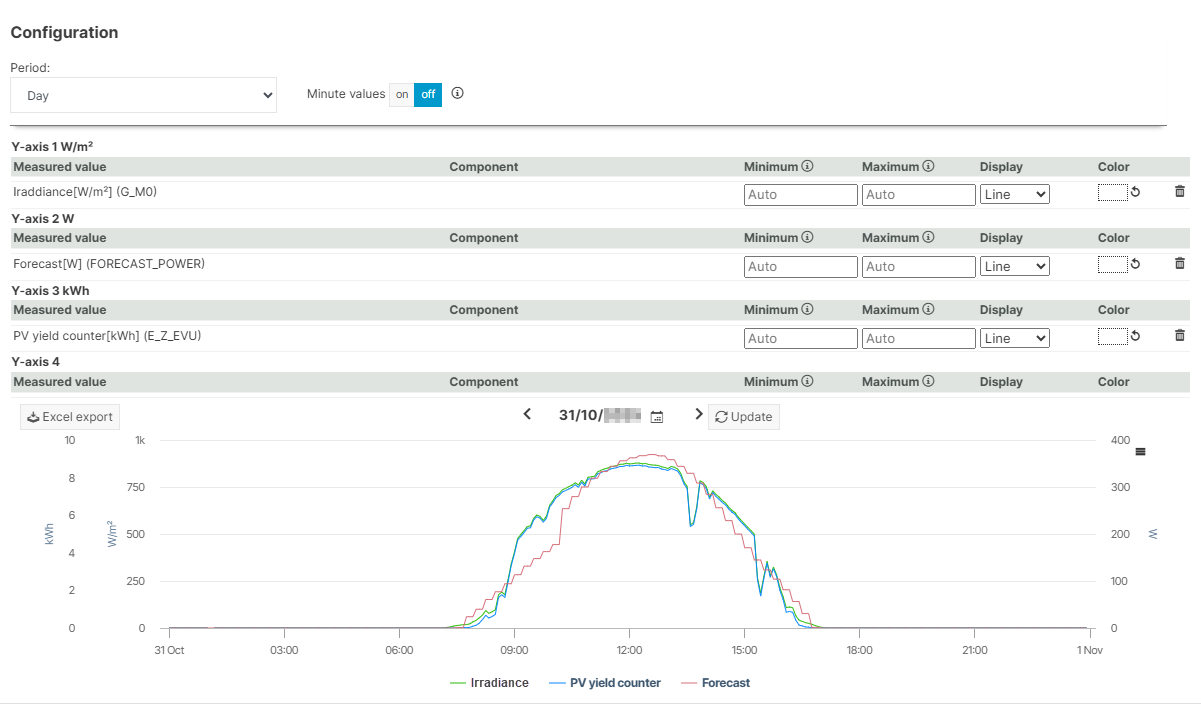

Um historische Prognosewerte anzuzeigen, können Sie ein benutzerdefiniertes Diagramm erstellen. Dies ermöglicht es Ihnen beispielsweise, die Abweichung zwischen der VCOM-Prognose, den tatsächlichen Leistungswerten und anderen Parametern zu bewerten.
Voraussetzungen
-
Die VCOM-Prognose wurde in VCOM für die relevanten Anlage aktiviert.
-
„Erstellen“-Berechtigung für das Auswertungsmodul. Siehe Benutzergruppenmodule und Privilegien.
Schritte
-
Erstellen Sie einen Term mit der Abkürzung FORECAST_POWER. Siehe Terme.
-
Der Prognose-Term, den Sie erstellt haben, sollte jetzt in den benutzerdefinierten Diagrammen in der Kategorie Sensorik/Berechnet sichtbar sein.
-
Erstellen Sie ein benutzerdefiniertes Diagramm mit den gewünschten Werten, z.B. tatsächliche Wirkleistung und Sensorbestrahlungswerte. Siehe Benutzerdefinierte Diagramme mit dem Diagrammgenerator erstellen und speichern.
Ihr Diagramm mit historischen Daten wird jetzt im Bereich Auswertung von VCOM angezeigt.
Hinweis
Weitere Informationen zu den allgemeinen Funktionen der Diagramme finden Sie unter Auswertungen & Diagramme.
