Satellitendaten-Diagramm

Zuletzt geändert:


Diagramm

Sehen Sie sich das Diagramm auf der ANLAGENEBENE unter Auswertung an.

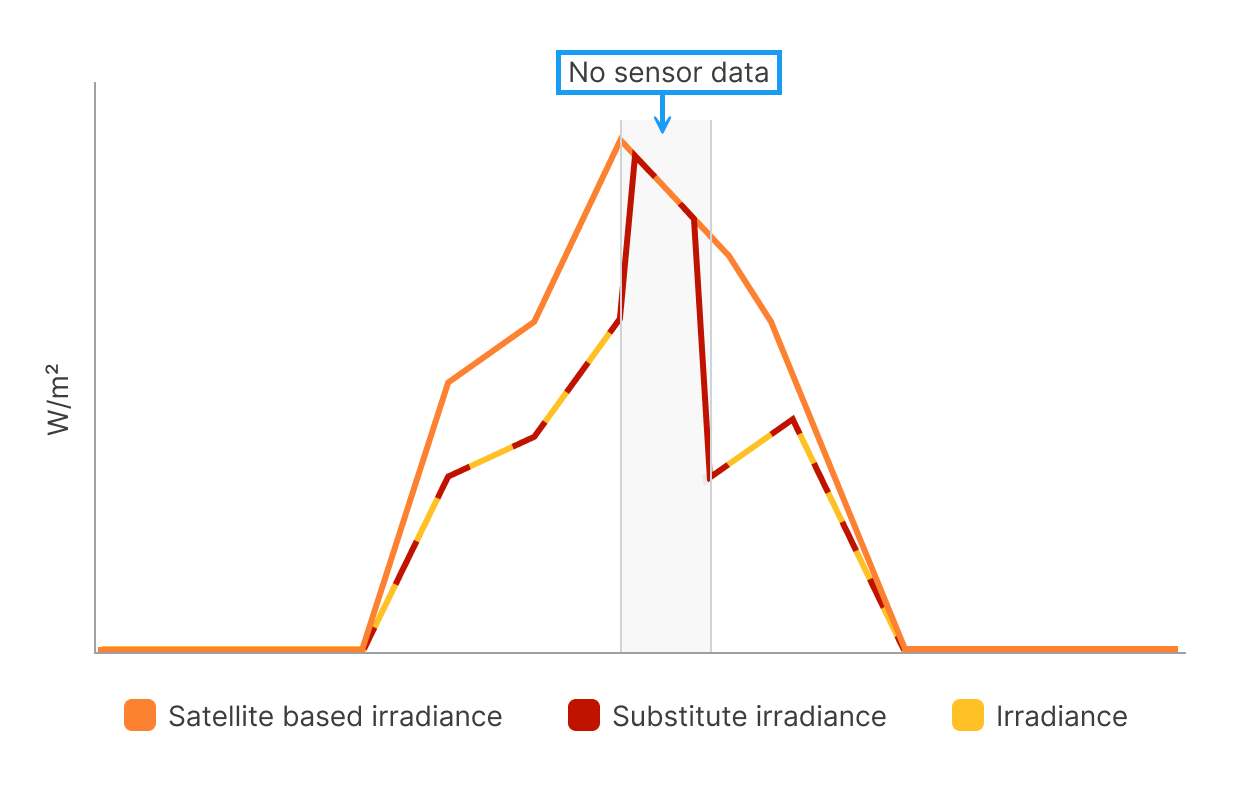

Im Beispiel zeigt die rote Linie die Ersatzstrahlung an, die berücksichtigt wird. Solange Sensordaten für die POA-Strahlung (gelbe Linie) verfügbar sind, entspricht die Ersatzstrahlung dieser. Ab 12:00 Uhr fällt der Sensor aus, und Einstrahlungsdaten sind bis 15:00 Uhr nicht verfügbar. Für diesen Zeitraum füllt die Satellitendaten (orange Linie) die Lücke.

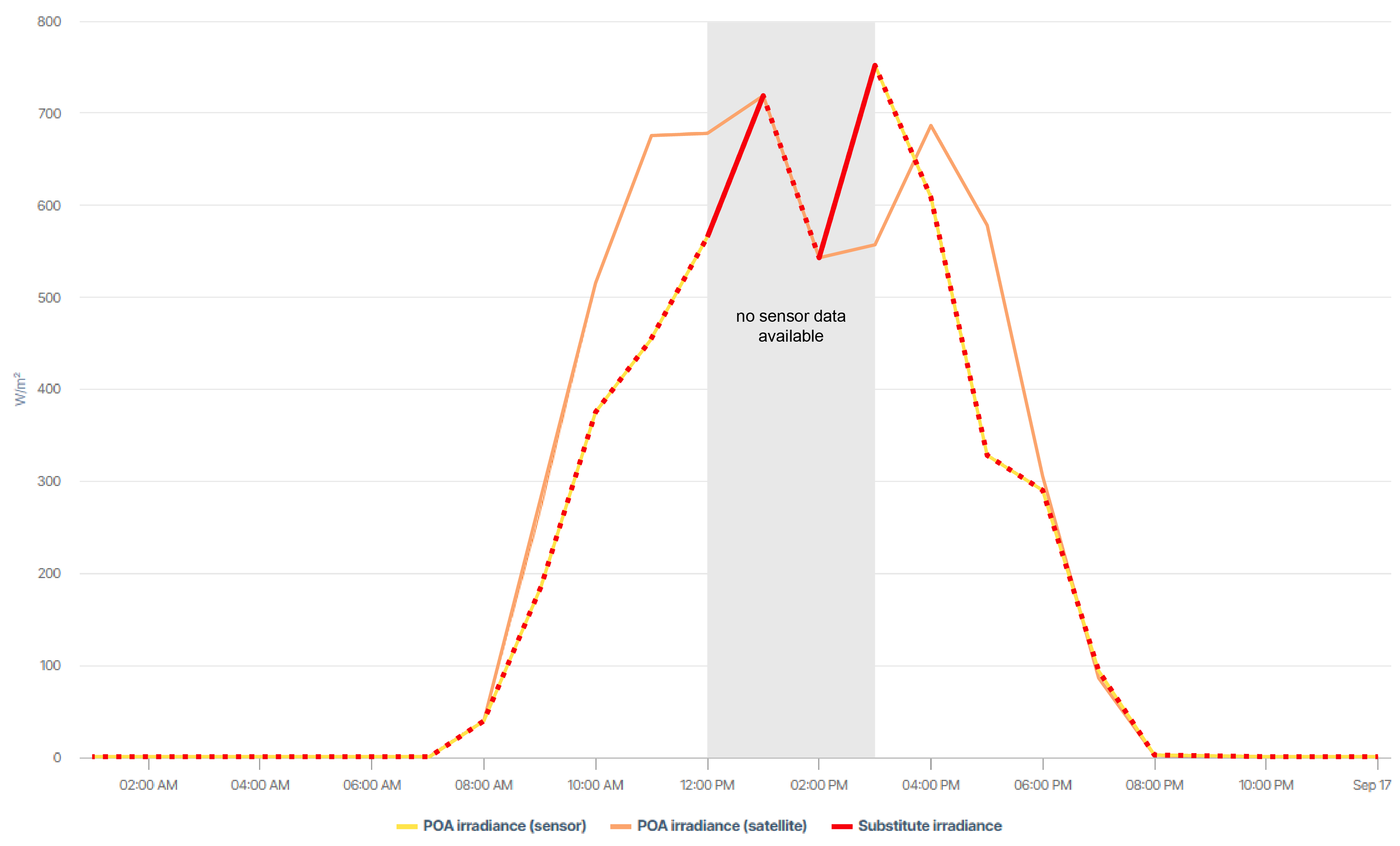

Example of the satellite data chart in Day view
Beispiel des Satellitendaten-Diagramms in der Tages-Ansicht

Grundlegende Informationen

Beschreibung

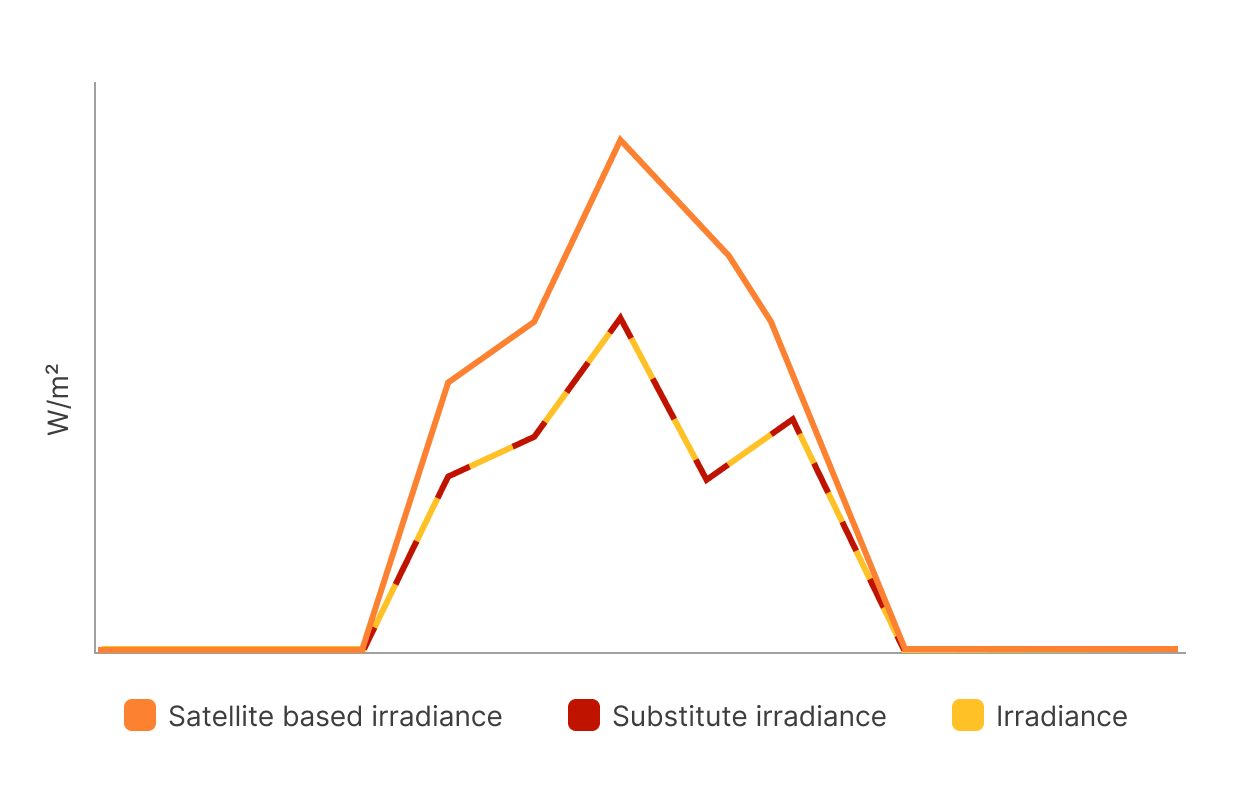

Das Satellitendaten-Diagramm vergleicht POA-Strahlung/Strahlung Daten (auf Modul-Ebene) von Ihren Sensoren mit Satellitendaten, sodass Sie Defekte oder Unregelmäßigkeiten erkennen können.

  • Satellitenbasierte Daten: Umgewandelt von horizontaler Einstrahlung auf Modulebene (Plane of Array) gemäß den Einstellungen der Teilanlage, wie Neigung, Ausrichtung und Leistung, um maximale Genauigkeit zu gewährleisten. Die Werte im 5-Minuten-Intervall werden einmal täglich bereitgestellt. Dies ist normalerweise um 1 Uhr morgens am folgenden Tag, abhängig von der Zeitzone Ihrer Anlage.

  • Sensorbasierte Daten: Daten von vor Ort befindlichen Einstrahlungssensoren. Der Term G_M0 wird verwendet.

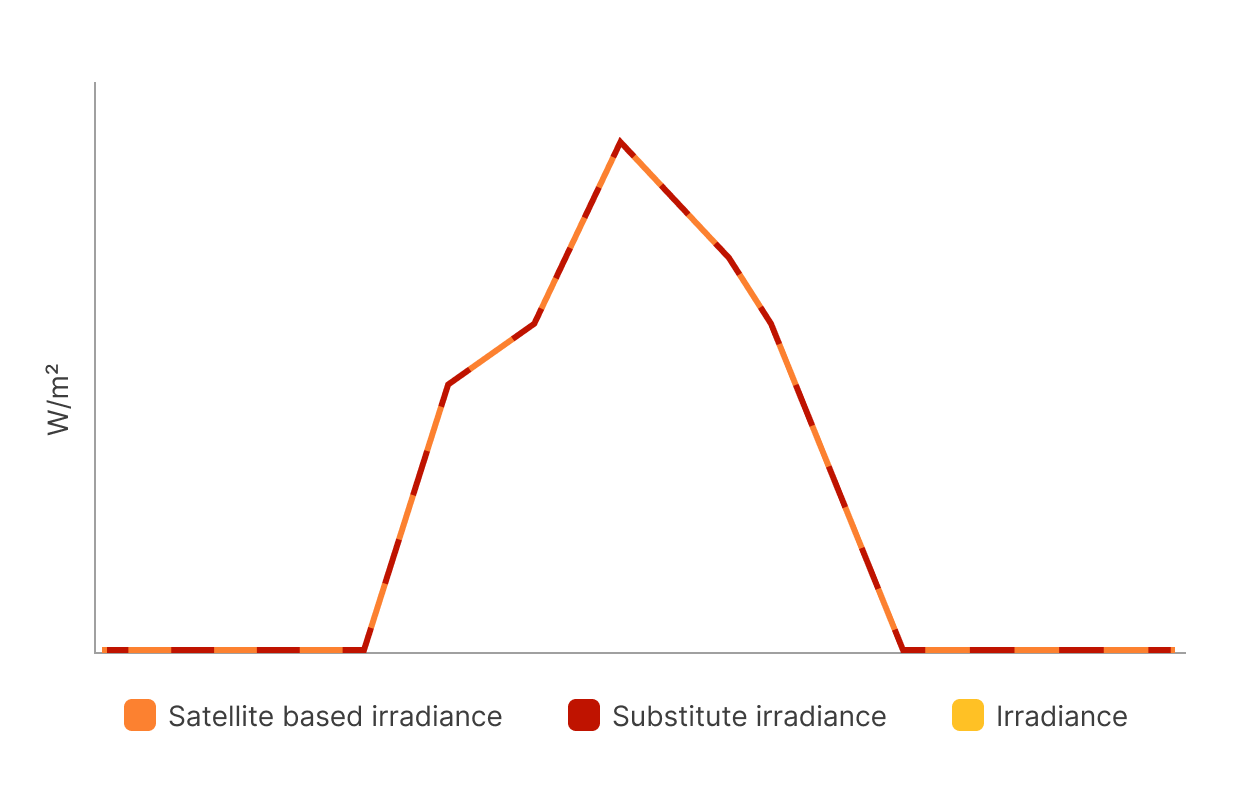

  • Ersatzeinstrahlung: Neuer Wert basierend auf Sensor und Satelliten-POAI. Wenn ein Sensor ausfällt, füllt Satellitendaten automatisch die Lücken.

Voraussetzungen

  • Service Level PREMIUM-PARTNER

  • Der Term G_M0 ist definiert, siehe Terme.

Hinweis

Weitere Informationen zu den allgemeinen Funktionen der Diagramme finden Sie unter Auswertungen und Diagramme.
