Webdyn einrichten

đź“—

Allgemeine Tipps

  • Seriennummer: Halten Sie die Seriennummer der Datenquelle (Datenlogger usw.) bereit. Achten Sie bei der Eingabe der Seriennummer auf GroĂź- und Kleinbuchstaben und Leerzeichen.

  • Name: Generell kann der Name der Datenquelle frei gewählt werden. Empfehlungen dazu finden Sie in unserer Benennungsrichtlinie.

  • Mehrere Datenquellen: Verwenden Sie nach Möglichkeit Datenquellen, die dasselbe Messintervall unterstĂĽtzen, oder gleichen Sie die Intervalle an. Andernfalls funktionieren untergeordnete Funktionen möglicherweise nicht ordnungsgemäß. Siehe auch Messintervall.

  • Automatische Geräteerstellung: Dies erstellt automatisch neue Geräte in der Anlage, wie etwa Wechselrichter oder Batterien, sobald deren Daten in einer neuen Importdatei enthalten sind. Sie können diese Geräte nicht manuell erstellen. In seltenen Ausnahmefällen, zum Beispiel wenn die Geräte bereits in einer anderen Anlage enthalten sind, mĂĽssen Sie dieses Kontrollkästchen nicht aktivieren.

  • Verbindungstest: FĂĽhren Sie wenn möglich einen Verbindungstest durch, sobald die Konfiguration sowohl in VCOM als auch in der Datenquelle abgeschlossen ist.

Nur Datenlogger

  • Bei Datenloggern aktualisieren Sie die Firmware auf die neueste Version vor der Konfiguration.

  • Bei Datenloggern kann jeder Import, der FTP verwendet, auch SFTP verwenden. Die Zugangsdaten, wie die FTP-Serveradresse, der Benutzername und das Passwort, bleiben identisch. Nur der Port ändert sich von Port 21 (FTP) auf Port 2222 (SFTP).

Nur APIs

  • Wenn Sie Importprobleme mit der API haben, wenden Sie sich bitte zuerst an den jeweiligen API-Anbieter.

  • Jeden Tag um Mitternacht ĂĽberprĂĽft VCOM die vollständigen Daten und fordert Daten der letzten 7 Tage an. Wenn es keine Einschränkungen von der API gibt und die Daten verfĂĽgbar sind, werden die LĂĽcken gefĂĽllt.

Konfigurationsdetails

Protokoll

FTP

Datenformat

CSV

Messintervall

5 min

Server

Bereitgestellt während der VCOM-Konfiguration

Port

21

Allgemeine Einrichtung

\CONFIG\*_daq.ini


DAQ_Period=5

DAQ_PeriodSec=0

DAQ_HeaderOption=1

..

..

MODBUS_Addr[0]=1

MODBUS_Name[0]=Inverter_Growatt

MODBUS_FileDefName[0]=growatt_60kw.ini

MODBUS_Addr[1]=2

MODBUS_Name[1]=Secure_Elite_300

MODBUS_FileDefName[1]=Secure_Elite_440_446.ini

MODBUS_Addr[2]=3

MODBUS_Name[2]=3-in-1 sensor

MODBUS_FileDefName[2]=Modbus_IMT_Sensor.ini

…

…

<- must be 1

…

…

…

...

<- necessary folder for device config (modbus)

...

…

<- necessary folder for device config (modbus)

...

…

<- necessary folder for device config (modbus)

CONFIG/*_config.ini

ID=704-01

IDFile_Enable=0

INV_Type=0

INV_Name=INV

<- shows serial number, must be inserted in VCOM datalogger configuration

Ordnerstruktur für Geräte-Konfigurationsdateien

/DEF/INV/

/DEF/IO/

/DEF/MODBUS/growatt_60kw.ini

/DEF/MODBUS/Secure_Elite_440_446.ini

/DEF/MODBUS/ Modbus_IMT_Sensor.ini

/DEF/TIC/

Ordnerstruktur fĂĽr Datendateien

/DATA/ID/

/DATA/INV/

/DATA/IO/

/DATA/MODBUS/WD*.csv.gz

/DATA/TIC/

Normierungsfaktor des Zählers anpassen

Der Normierungsfaktor kann ggf. in der Meter-Konfigurationsdatei angepasst werden. In unserem Beispiel heiĂźt die Datei "Secure_Elite_440_446.ini".

...

Modbus_VariablesTables={

# Description des champs

# varIndex;varReqIndex;varName;varType;varSigned;varPosition;varOption1;varOption2;varCoeffA;varCoeffB,varUnit,varAction;6

...


19;19;3 phase active power;8;2;1;;;1;0;kW;4


20;20;R phase reactive power;8;2;1;;;1;0;kVAR;4

21;21;Y phase reactive power;8;2;1;;;1;0;kVAR;4

22;22;B phase reactive power;8;2;1;;;1;0;kVAR;4

23;23;3 phase reactive power;8;2;1;;;1;0;kVAR;4

24;24;R phase apparent power;8;2;1;;;1;0;kVA;4

25;25;Y phase apparent power;8;2;1;;;1;0;kVA;4

26;26;B phase apparent power;8;2;1;;;1;0;kVA;4

27;27;3 phase apparent power;8;2;1;;;1;0;kVA;4

28;28;Frequency;8;2;1;;;1;0;Hz;4

29;29;Active Total import;8;2;1;;;1;0;kWh;4


30;30;Active Total Export;8;2;1;;;1;0;kWh;4

.....

Der Faktor kann in Spalte 9 varCoeffA geändert werden:

  • Beispiel: Wirkleistung

19;19;3 phase active power;8;2;1;;;1;0;kW;4

Faktor von 1 auf 0,001 (für die Umrechnung von W in kW) ändern

19;19;3 phase active power;8;2;1;;;0.001;0;kW;4

  • Beispiel: Wirkenergie

30;30;Active Total Export;8;2;1;;;1;0;kWh;4

Faktor von 1 auf 0,001 (für die Umrechnung von Wh in kWh) ändern

30;30;Active Total Export;8;2;1;;;0;0.001;kWh;4

Konfiguration: VCOM

Voraussetzungen

  • Benutzergruppe Technical Customer oder höher

Schritte

  1. Auf ANLAGENEBENE , gehen Sie zu icon-wrench1.png Anlageneinstellungen > icon-database-insert.png Datenquellen > DatenloggerĂĽbersicht.

  2. Wählen Sie unter Neue Quelle vom Typ Webdyn als Datenquellentyp aus dem Dropdown-Menü aus.

  3. Wählen Sie Hinzufügen.

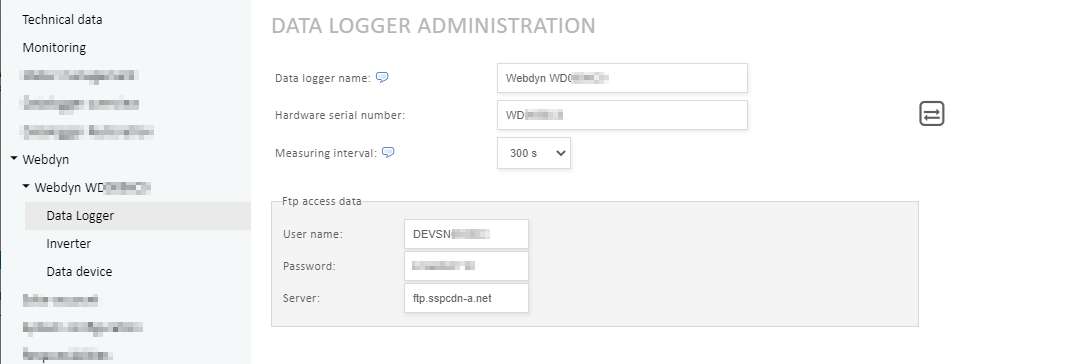

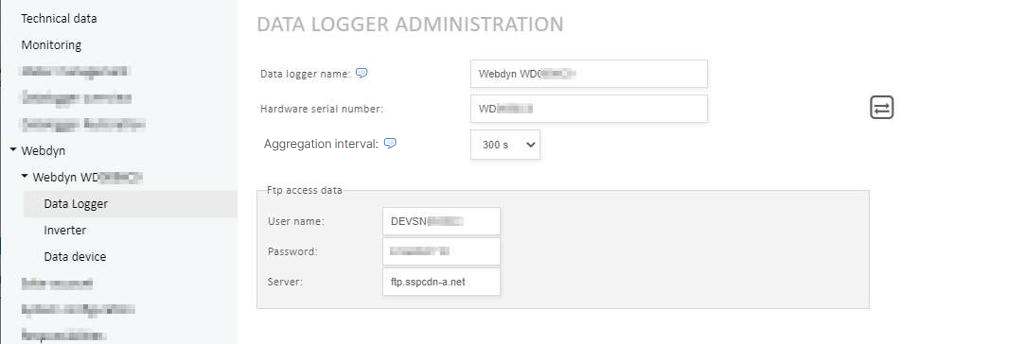

  4. Geben Sie den Datenlogger-Namen, die Hardware-Seriennummer und das Messintervall ein.

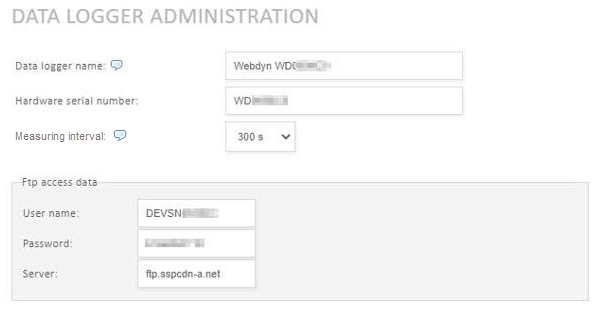

  5. Kopieren Sie die von VCOM bereitgestellten FTP-Zugangsdaten und fĂĽgen Sie diese in die Konfiguration des Datenloggers ein: Benutzername, Passwort und Server.

  6. FĂĽhren Sie einen Kommunikationstest durch.

Der Datenlogger ist konfiguriert.
