Teil 1: Sollwertbestimmung

Zuletzt geändert:


Hinweis

Der Inhalt auf dieser Seite bezieht sich nur auf den blue'Log XC in Verbindung mit der Hybrid EMS-Lizenz.


Der Blindleistungs-Sollwert ist der Zielwert, den eine Anlage aufrechterhalten sollte, um die Netzstabilität und einen konformen Betrieb zu gewährleisten. Er wird entweder vom Netzbetreiber vorgegeben oder vom Regler berechnet.

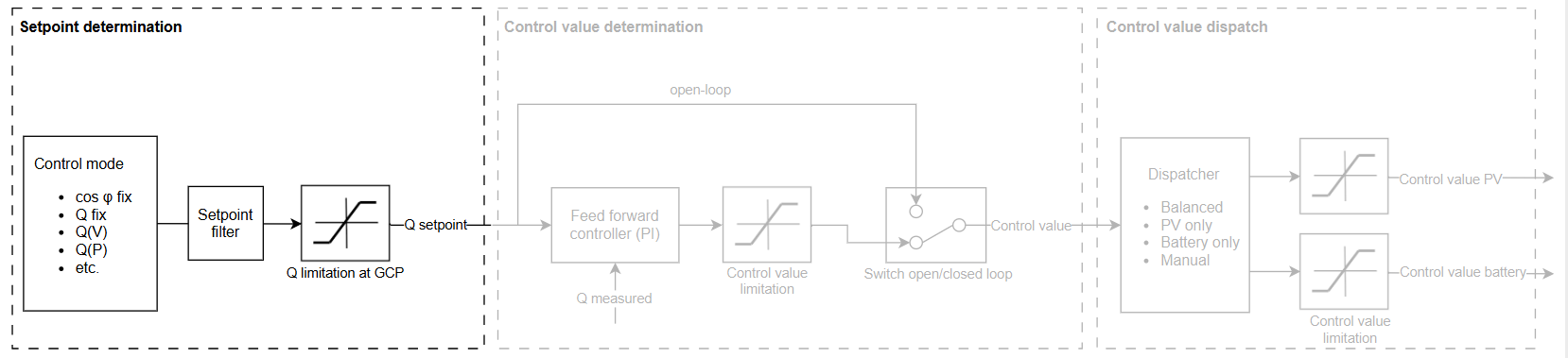

Blindleistungsregler: Sollwertbestimmung

Der Regler bestimmt den Sollwert für die Blindleistungsregelung basierend auf dem von Ihnen gewählten Regelungsmodus. Sie können eine Sollwertvorgabe oder eine Kennlinie als Regelungsmodus verwenden. Der Blindleistungsregler kann den Sollwert weiter anpassen, indem er einen Sollwertfilter und Begrenzungen der Blindleistung am Netzanschlusspunkt (NAP) anwendet.

Modi zur Sollwertvorgabe

Der Sollwert wird entweder über eine Schnittstelle (Analogeingang, Digitaleingang, Modbus) übertragen oder manuell in der Benutzeroberfläche eingegeben (fix).

cos φ fix

Ein fester cos φ-Sollwert kann manuell über die Benutzeroberfläche konfiguriert werden.

cos φ AI

Ein cos φ-Sollwert kann extern über Analogeingänge (AI) gesetzt werden.

cos φ DI

Ein cos φ-Sollwert kann extern über Digitaleingänge (DI) gesetzt werden.

cos φ Modbus

Ein cos φ-Sollwert kann extern über Modbus gesetzt werden.

Q fix

Ein fester Q-Sollwert kann manuell über die Benutzeroberfläche konfiguriert werden.

Q AI

Ein Q-Sollwert kann extern über Analogeingänge (AI) eingestellt werden. Zusätzlich kann eine Spannungsbegrenzung konfiguriert werden.

Q DI

Ein Q-Sollwert kann extern über Digitaleingänge (DI) eingestellt werden. Zusätzlich kann eine Spannungsbegrenzung konfiguriert werden.

Q Modbus

Ein Q-Sollwert kann extern über Modbus eingestellt werden. Zusätzlich kann eine Spannungsbegrenzung konfiguriert werden.

Regelungsmodi für Kennlinien

Der Regler misst Netzparameter und bestimmt autonom einen entsprechenden Sollwert.

cos φ(P)

Ein cos φ-Sollwert wird basierend auf der gemessenen Wirkleistung P und den Einstellungen der Kennlinie bestimmt.

cos φ(P) Modbus

Ähnlich wie cos φ(P). Zusätzlich können die Einstellungen der Kennlinie über Modbus gesendet werden.

cos φ(U)

Ein cos φ-Sollwert wird basierend auf der gemessenen Spannung V und den Einstellungen der Kennlinie bestimmt.

Q(P)

Ein Q-Sollwert wird basierend auf der gemessenen Wirkleistung P und den Einstellungen der Kennlinie bestimmt.

Q(U)

Ein Q-Sollwert wird basierend auf der gemessenen Spannung U und den Einstellungen der Kennlinie bestimmt.

Q(U) Modbus

Ähnlich wie Q(U). Zusätzlich können die Einstellungen der Kennlinie über Modbus gesendet werden.

Q(tan φ)

Ein Q-Sollwert wird basierend auf der gemessenen Wirkleistung P und tan φ bestimmt.

Q(U-Droop)

Ein Q-Sollwert wird basierend auf der gemessenen Spannung U und den Einstellungen der Kennlinie bestimmt.

Regelverfahren der Blindleistung konfigurieren

Voraussetzungen

Schritte

  1. Gehen Sie zu Power Control>Blindleistung.

  2. Wählen Sie im Dropdown-Menü Regelverfahren (Regelmodus) den gewünschten Regelungsmodus aus.

  3. Unter image-20260113-105107.png Erweiterte Einstellungen passen Sie die Einstellungen für jeden Modus an.

Der Regelungsmodus der Blindleistungsregelung ist jetzt konfiguriert.


Hinweis

Um zwischen verschiedenen Regelungsmodi zu wechseln, können Sie den Moduswechsel (Verfahrenswechsel) für die Blindleistungsregelung aktivieren.

Begrenzung der Blindleistung am Netzanschlusspunkt (NAP)

Der Regler kann mit Begrenzungen der Blindleistung konfiguriert werden, die am Netzanschlusspunkt nicht überschritten werden dürfen. Dies reduziert Überschwinger bei schnellen Änderungen der Netzbedingungen.

Vorsicht

Die Blindleistungsgrenzen am Netzanschlusspunkt sind im Open-Loop nicht garantiert, da kein Rückmeldungswert berücksichtigt wird. Im Open-Loop wird nur der Sollwert - und somit auch der an die Anlage gesendete Stellwert - begrenzt.


Sie konfigurieren die Blindleistungsgrenzen unter Power Control > Blindleistung > Leistungsbegrenzung am Netzanschlusspunkt (GCP).
