Der Inhalt auf dieser Seite bezieht sich nur auf den blue'Log XC in Verbindung mit der Hybrid EMS-Lizenz.
Sollwertfilter

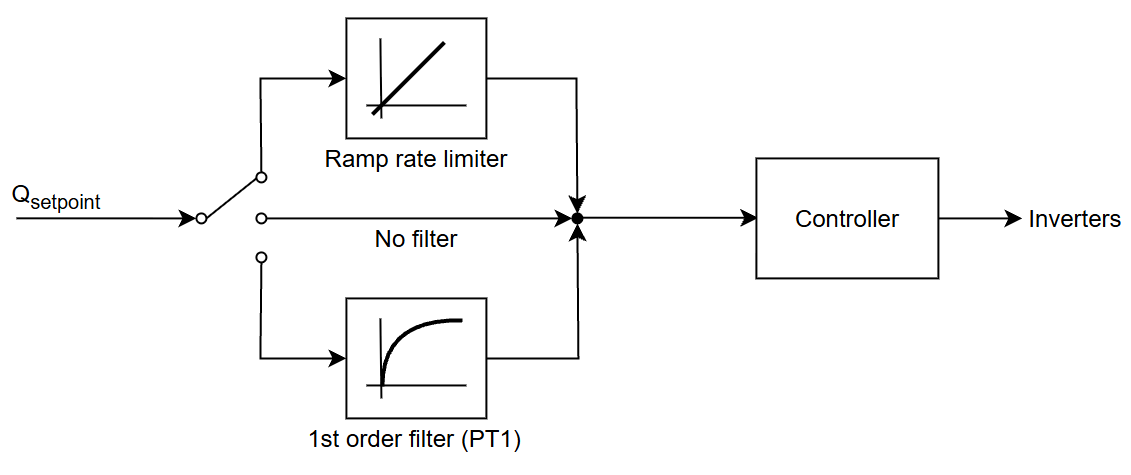

Mit der Funktion Sollwertfilter kann der Sollwert angepasst werden, um das gewünschte Regelverhalten zu erzielen. Sie können einen Sollwertfilter auf alle Regelungsmodi für die Blindleistung anwenden.
Die folgenden Optionen sind verfügbar:
-
Filter 1. Ordnung (PT1): Der Ausgang nähert sich dem Zielwert exponentiell gemäß einer definierten Zeitkonstante (erforderlich z.B. in Deutschland).
-
Gradientenbegrenzung: Begrenzt die Geschwindigkeit der Sollwertänderung auf einen definierten Wert (nur Verfahren zur Sollwertvorgabe).
-
Kein Filter: Der Sollwert wird unverändert weitergegeben.
Einen Sollwertfilter konfigurieren
Schritte
-
Gehen Sie zu Power Control > Blindleistung.
-
Unter Regelverfahren (Regelungsmodus) wählen Sie einen Modus der Sollwertvorgabe aus dem Dropdown-Menü aus.
-
Wählen Sie das
-
Wählen Sie den Tab Optionen.
-
Aktivieren Sie den Toggle Sollwertfilter.
-
Wählen Sie eines der folgenden aus dem Dropdown-Menü aus:
-
Gradient: Geben Sie den Gradienten in %/s ein.
-
PT1: Geben Sie die erforderliche Zeitkonstante in Sekunden ein.
-
Der Sollwertfilter ist jetzt aktiv.
Beispiel: Filter 1. Ordnung

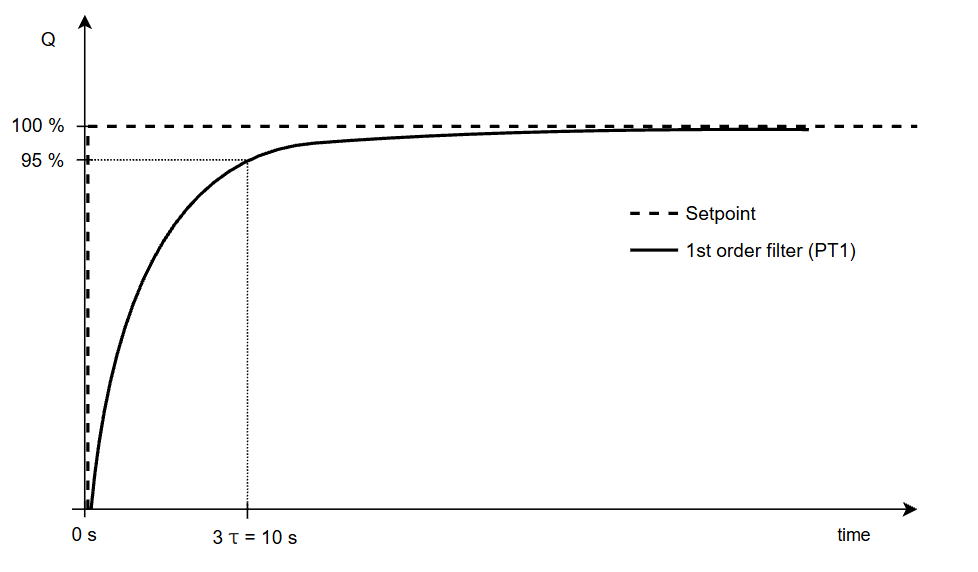

In einem Filter 1. Ordnung wird der Sollwert so gefiltert, dass er sich exponentiell dem Zielwert ohne Überschwingen nähert. Die Zeitkonstante 3τ definiert das Verhalten, das dem Erreichen von 95% des Sollwerts entspricht.
Beispiel: Gradientenbegrenzung

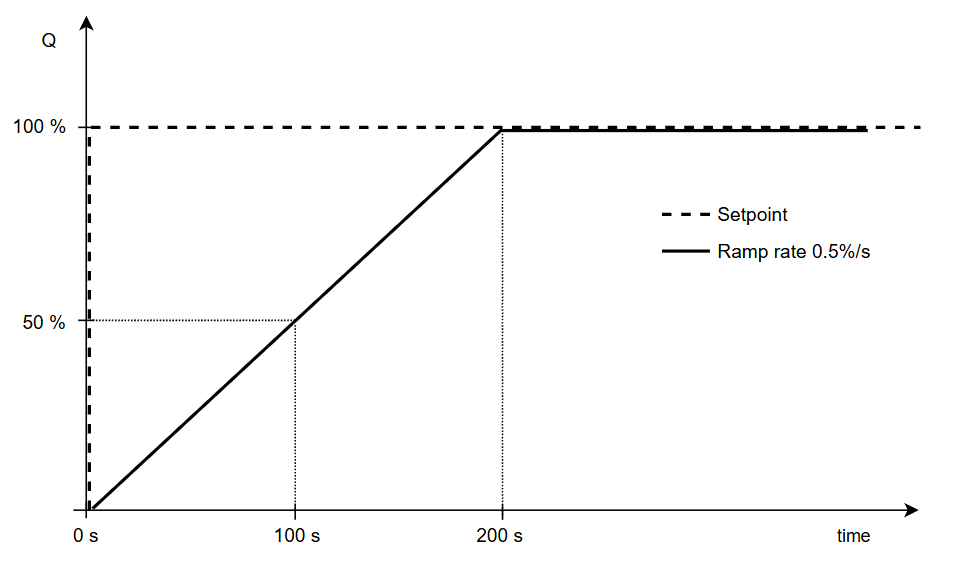

Die Gradientenbegrenzung begrenzt, wie schnell sich der Sollwert auf den gewünschten Wert ändert. Auf diese Weise kann die Reaktion der Blindleistung verlangsamt und linear ausgeführt werden.
