Teil 3: Stellwert-Dispatch

Zuletzt geändert: 2026-02-02

Hinweis

Der Inhalt auf dieser Seite bezieht sich nur auf den blue'Log XC in Verbindung mit der Hybrid EMS-Lizenz.

Der Dispatcher verteilt den Stellwert für die Blindleistungsregelung auf die Anlagen, wenn mehrere Anlagen an einem einzigen Netzanschlusspunkt geregelt werden. Darüber hinaus können die Einstellungen für das Format des Steuerwerts und dessen Begrenzungen angepasst werden.

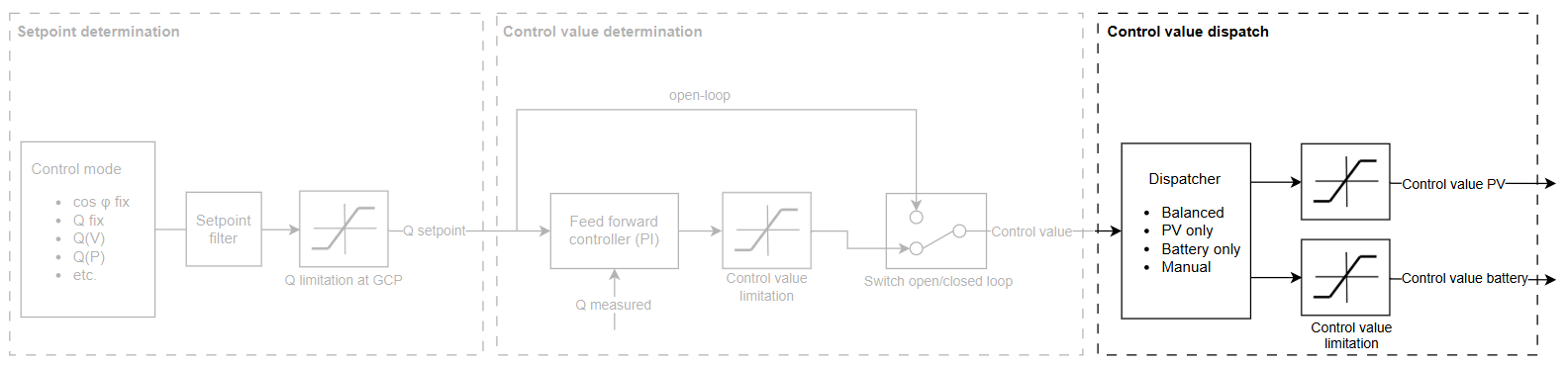

*Blindleistungsregler: Stellwert-Dispatch*

Dispatch-Modi

Die folgenden Dispatch-Modi sind verfügbar:

Balanced

Die erforderliche Blindleistung wird gleichmäßig von der PV- und der Batterieanlage bereitgestellt, abhängig von ihrer maximalen Scheinleistung.

📗

Beispiel

S_max,PV = 10 MVA S_max,battery = 5 MVA

Anteil der von der PV-Anlage bereitgestellten Blindleistung: Q_PV = S_max,sum / S_max,PV = 2/3
Anteil der von der Batterieanlage bereitgestellten Blindleistung: Q_Battery = S_max,sum / S_max,battery = 1/3

Die PV-Anlage liefert 2/3 der erforderlichen Blindleistung und die Batteriespeicheranlage 1/3. Wenn die erforderliche Blindleistung z.B. 6 MVAr beträgt, werden die folgenden Stellwerte an die Anlagen gesendet:

Q_{Stellwert, PV} = 2/3 * 6 MVAr = 4 MVAr (40% S_max,PV)
Q_{Stellwert, Batterie} = 1/3 * 6 MVAr = 2 MVAr (40% S_max,Batterie)

Folglich erhalten beide Anlagen den gleichen relativen Stellwert.

Nur PV

Nur die PV-Anlage liefert Blindleistung.

Nur Batterie

Nur die Batterie-Anlage liefert Blindleistung.

Manual

Der Anteil der von der Batterie gelieferten Blindleistung kann individuell konfiguriert werden. Der verbleibende Bedarf wird durch die PV-Anlage gedeckt.

📗

Beispiel

Dispatch-Anteil der Batterie = 50%

Die Batterie liefert 50% der Blindleistung, und die PV-Anlage liefert die verbleibenden 50%. Wenn die benötigte Blindleistung z.B. 6 MVAr beträgt, ergibt sich dies in den folgenden Stellwerten, die an die Anlagen gesendet werden:

Q_{Stellwert, PV} = 50% * 6 MVAr = 3 MVAr (30% S_max,PV)

Q_{Stellwert, Batterie} = 50% * 6 MVAr = 3 MVAr (60% S_max,Batterie)

Den Dispatch-Modus konfigurieren

Voraussetzungen

Sowohl eine PV- als auch eine Batterieanlage sind unter Anlagendaten (Hybrid EMS) konfiguriert. Andernfalls ist die Funktion nicht verfügbar.

Schritte

Navigieren Sie zu Power Control > Blindleistung > Reglereinstellungen.
Wählen Sie den gewünschten Modus unter Dispatch Modus aus.
- Wenn Sie Manual ausgewählt haben, geben Sie den Prozentsatz der von der Batterie zu liefernden Blindleistung ein.

Der Dispatch ist konfiguriert.

Stellwerte und Begrenzungen

Die vom Dispatcher berechneten Stellwerte werden an die PV- und Batterie-Wechselrichter gesendet.

Die Stellwerte können entweder als Q-Werte (-100% bis 100%) oder als cos φ Werte (-1 bis 1) an die Wechselrichter gesendet werden. Das erforderliche Format hängt von den Wechselrichtern ab. In der Regel werden Q-Werte gesendet.
- Um das Format zu bestimmen, suchen Sie Ihren Wechselrichter in der Kompatibilitätscheck. Unter Power Control überprüfen, ob Q und/oder cos φ Regelungen möglich sind.
Darüber hinaus können die Stellwerte durch eine obere und untere Grenze begrenzt werden.
Um das Format (Q oder cos φ) und die Grenze zu konfigurieren, gehen Sie zu Power Control > Blindleistung > Erweiterte Einstellungen > Stellwert.
