Hinweis
Der Inhalt auf dieser Seite bezieht sich nur auf den blue'Log XC in Verbindung mit der Hybrid EMS-Lizenz.
Der Stellwert ist ein Wert, der dynamisch vom Regler berechnet wird. Dieser Wert entspricht der Blindleistung, die von der gesamten Anlage benötigt wird, um den Sollwert zu erreichen.

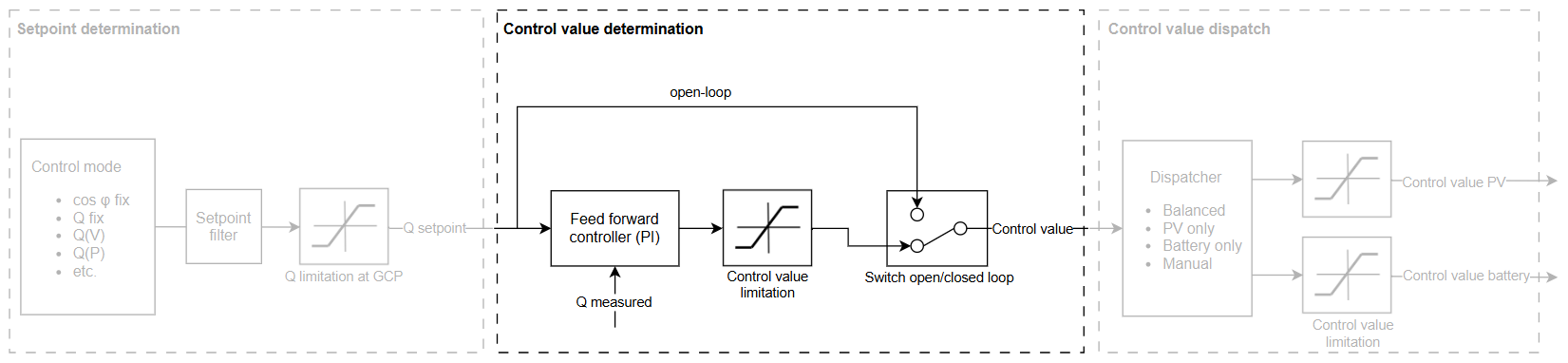

Der Kern des Reglers besteht aus einem Fast-Feed-Forward-PI-Regler, der im Open- oder Closed-Loop-Betrieb arbeiten kann:
-
Closed-Loop: Der Regler vergleicht kontinuierlich den Sollwert mit dem Messwert. Er passt den an die Wechselrichter gesendeten Stellwert dynamisch an, um Abweichungen zwischen Sollwert und Messwert auszugleichen.
-
Open-Loop: Der Regler verarbeitet den Sollwert, ohne die Rückmeldung der gemessenen Blindleistung zu berücksichtigen. Er kompensiert keine Unterschiede zwischen dem Sollwert und dem Messwert.
Wählen Sie die gewünschte Einstellung unter Power Control> Blindleistung> Reglereinstellungen aus.
Beispiel
Der Sollwert beträgt 1000 kVAr. Aufgrund von Netzeffekten (z.B. angeschlossene Lasten, Kabel) werden vor Ort 300 kVar Blindleistung verbraucht und erreichen nicht den Netzanschlusspunkt (Messpunkt).
Closed-Loop
-
Der Regler berechnet den Fehler zwischen dem Sollwert und dem Messwert.
-
Das Ergebnis ist ein Stellwert von 1000 kVAr + 300 kVAr = 1300 kVAr.
-
Dieser Wert wird an die Wechselrichter gesendet, um den Sollwert am Netzanschlusspunkt zu erreichen.
-
QSollwert = 1000 kVAr, Qgemessen = 1000 kVAr, QStellwert = 1300 kVAr
Open-Loop
-
Der Sollwert wird ohne gemessene Messwertrückmeldung verarbeitet.
-
Die Wechselrichter erhalten einen Stellwert von 1000 kVAr.
-
Der Sollwert von 1000 kVar wird am Netzanschlusspunkt nicht erreicht.
-
QSollwert = 1000 kVAr, Qgemessen = 700 kVAr, QStellwert = 1000 kVAr
Hinweis: In den Beispielen werden die Stellwerte nur in absoluten Werten (kVAr) angegeben. Der blue’log XC übermittelt in der Regel relative Werte (%) als Stellwerte an die Wechselrichter.
Konfigurieren Sie spezifische Regelungsparameter unter Power Control > Blindleistung > Erweiterte Einstellungen > Regler Tuning. Für Details zu den spezifischen Regelungsparametern für PV und Batterie, fahren Sie mit der Maus über die
Für Unterstützung bei der Konfiguration empfehlen wir unser projektspezifisches Reglertuning. Für weitere Informationen siehe Projektspezifisches Reglertuning blue'Log XC und kontaktieren Sie den Vertrieb.
