Über virtuelle Zähler
Ein virtueller Zähler ein einzelnes virtuelles Gerät, das mehrere physischen Zähler zu einem gemeinsamen Zähler zusammenfasst, um Überwachungs- und Power-Control-Aufgaben zu erfüllen. In einigen Fällen ersetzt die Funktion „virtueller Zähler“ die Notwendigkeit eines SPS.
-
Sie können nur einen virtuellen Zähler pro bluelog konfigurieren.
-
Ein virtueller Zähler wird ebenfalls als Gerät auf die maximale Anzahl der im bluelog zulässigen Geräte angerechnet. Beispiel: 10 physische Meter + 1 virtueller Meter = 11 Geräte.
-
Der Algorithmus zur Berechnung jedes Parameters summiert die Zählerwerte und bildet, wo sinnvoll, Durchschnittswerte.
-
Wenn ein oder mehrere physische Zähler die Option „phasenbezogene Regelung“ besitzen, wird der virtuelle Zähler ebenfalls über diese Funktion verfügen.
-
Der virtuelle Zähler wird beeinträchtigt, wenn einer der physischen Zähler nicht verfügbar ist. In diesem Fall wird eine Fehlermeldung auf dem bluelog angezeigt.
Virtueller Zähler und Betrieb bei Störung
-
Wenn ein physischer Zähler aufgrund eines Kommunikationsverlusts keine Werte sendet, wird er von der Berechnung ausgeschlossen, um falsche Werte zu vermeiden. In diesem Fall wechselt der bluelog in den Betrieb bei Störung.
-
Der Betrieb bei Störung wird nicht ausgelöst, wenn der physische Zähler:
-
Falsche Werte sendet.
-
Beschädigte Werte sendet, wie Brüche, negative Werte oder extrem hohe Werte.
-
Einen einzelnen Wert, wie P oder Q, auslässt.
-
Virtuellen Zähler hinzufügen
Voraussetzungen
-
Mindestens zwei Zähler sind konfiguriert und verfügbar
-
Um ein Messgerät als Quelle für Power Control in einer Master-Slave-Konfiguration zu verwenden:
-
Die physischen Zähler müssen mit dem Master-bluelog verbunden sein.
-
Der virtuelle Zähler muss am Master bluelog konfiguriert werden.
-
Schritte
-
Navigieren Sie zu > Zähler > Virtueller Zähler > Virtuellen Zähler verwalten.
-
Wählen Sie die Zähler aus, die zu einem virtuellen Zähler kombiniert werden sollen. Klicken Sie auf das Plus-Icon, um zusätzliche Zähler hinzuzufügen.
-
Geben Sie einen Namen für den virtuellen Zähler ein.
-
Wählen Sie die Zählpfeilrichtung aus.
-
Wählen Sie die Geräte-Rolle aus. Für Power Control, wählen Sie Einspeisung und Bezug.
-
Wählen Sie Speichern.
-
Das Gerät wird unter Installierte Geräte angezeigt.
Beispiel

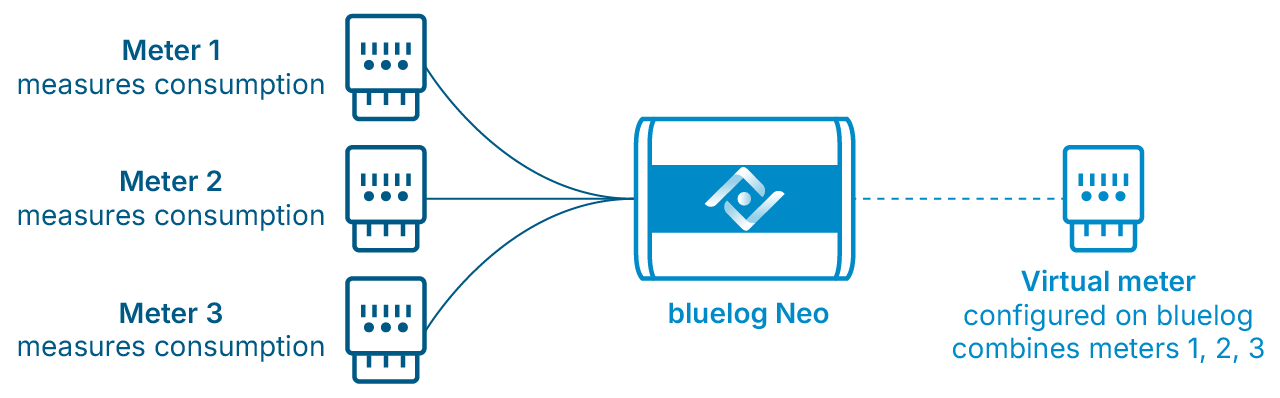

Für Power Control wird die Einspeisung als positiv und der Eigenverbrauch als negativ gemessen. Mit dem virtuellen Zähler kann der bluelog mehrere Zählerstände berechnen. Diese Messwerte bilden die Grundlage für Power Control mit dem bluelog. Die Grafik unten zeigt, wie ein virtueller Zähler für Power Control-Berechnungen verwendet wird:
Hinweis
Cos phi (auchcos φ oder Leistungsfaktor) ist ein berechneter Wert.
Wenn mehrere reale Zähler zu einem virtuellen Zähler kombiniert werden, wird der cos phi-Wert anhand der folgenden Formel berechnet:
Variablen
-
P ist die gemessene Wirkleistungssumme aller Phasen
-
Q ist die gemessene Blindleistungssumme aller Phasen
-
tan-1 stellt die Arctangensfunktion dar
-
sgn(Q) stellt das Sign of Q dar. Wenn Q untererregt ist, ist es -1, andernfalls ist es 1
Alle Messwerte der einzelnen Zähler werden ignoriert.
