Über die Telecontrol-Lizenz
Mit der Telecontrol-Lizenz können Sie über die Telecontrol-Schnittstelle von bluelog Neo direkt mit den Netzbetreibern kommunizieren. Dadurch entfällt der Einsatz einer SPS, was sowohl die Hardwarekosten als auch den Aufwand für die Projektierung und Inbetriebnahme reduziert. Die folgenden Protokolle sind für bluelog Neo über separate Lizenzen verfügbar:
-
IEC 60870-5 101 (RS485)
-
IEC 60870-5 104 (Ethernet)
Voraussetzungen
-
Grundlegende IEC- und Konfigurationskenntnisse: Daten-Mapping, Adressierung und Protokolllogik
-
Benutzergruppe Service
Funktionsprinzip IEC-Kommunikation

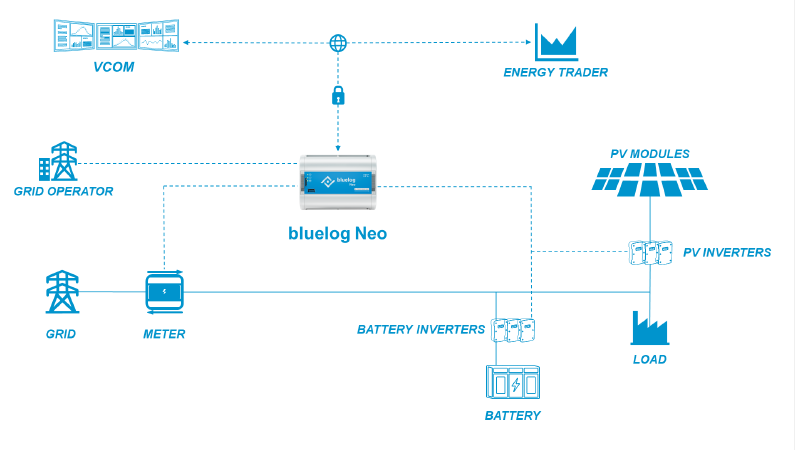

Der bluelog verbindet und ordnet die überwachten Daten der Anlage zu der Liste der vereinbarten Datenpunkte mit dem Netzbetreiber zu.
Konzepte
Die folgenden Definitionen werden im Telecontrol-Feature verwendet:
Datenpunkt: Variable, die einen Wert repräsentiert, der über das IEC-Protokoll mit dem Netzbetreiber ausgetauscht wird. Sie können einen anfänglichen Standardwert konfigurieren. Das System aktualisiert dann den Wert des Datenpunkts gemäß der von Ihnen definierten Formel.
Wertpunkt: Definition eines Wertes, der von einem Datenpunkt verwendet wird. Er kann den tatsächlichen Messwert oder den berechneten Wert enthalten, der als Eingabe für eine Formel oder als Ausgabe der Formel verwendet wird. Wertpunkte können von Sensoren, Geräteablesungen, Konstanten oder berechneten Ergebnissen stammen.
Kontextvariable: Frei definierte Variable, die in Wertpunkten verwendet werden kann. Beispiel: Initialisierungswerte für Eigenschaften, wie z. B. Not-Aus.
Informationsobjekt-Adresse (IOA): Eindeutige numerische Adresse eines Datenpunkts im IEC-101/104-Protokoll. Sie teilt dem Netzbetreiber mit, welches Mess- oder Steuersignal übertragen wird. Beachten Sie die jeweiligen Netzrichtlinien (Grid Code) für die erforderlichen Informationen.
Cause-of-Transmission (COT): Gibt an, warum ein Datenpunkt in einem IEC 60870-Telegramm gesendet wird. Sie liefert Kontext, wie zum Beispiel:
-
Spontanmeldung (z. B. zyklisch)
-
Antwort auf Abfrage
-
Befehlsausführung
Type ID (TI): Die Type ID (deutsch: Typkennung TK) definiert die Struktur und Bedeutung eines Datenpunkts in einem IEC 60870-Telegramm.
Sie spezifiziert:
-
Ob es sich um einen Informations- oder Befehlstyp handelt
-
Datenformat (z. B. Einzelpunkt, Messwert)
-
Ob zusätzliche Informationen (z. B. Zeitstempel) enthalten sind
Grundlegende Schritte
-
Konfigurieren Sie den IEC-Server.
-
Konfigurieren Sie die Datenpunkte.
-
Optional: Konfigurieren Sie die Standardwerte für Datenpunkte.
-
Konfigurieren Sie die Datenpunkteinstellungen (z. B. IOA-Adresse).
-
Definieren Sie die Eingabewerte.
-
Optional: Definieren Sie Ausgabewerte.
-
Definieren Sie die Formel zur Berechnung der Werte für den Datenpunkt (Eingabewerte und Ausgabewerte). Verwenden Sie mathematische Operatoren, um die Formel für das Ergebnis zu definieren.
-
Wählen Sie Simulation starten, um die Formel zu testen.
-
Bestätigen Sie die Formel mit Ok.
-
Bestätigen Sie die Datenpunkteinrichtung mit Ok.
-
Wählen Sie Speichern, um die IEC-Konfiguration zu speichern. Wenn der Toggle Server aktiv aktiviert ist, wird die Kommunikation mit dem Netzbetreiber hergestellt.
-
Gehen Sie zur Übersicht aller Datenpunkte und überprüfen Sie, ob die Wertpunkte und IEC-Datenpunkte korrekt sind.
