Schnellstartanleitung

Zuletzt geändert:

PDF-Version der Schnellstartanleitung in EN, DE, FR, IT, ES, JA:832096_bluelog Neo_Quick start guide_LastMod-2026-08-27_en-de-fr-it-es-ja.pdf

Vorsicht

Die Die Installation, Inbetrbetriebebnahme und Wartung müssen von einnem qualifizizierten En Elektriker durchgeführt werden. Sie müssen allee geltenden Stenden Sicherheitsgesetze, Installationsvorschriften,n, Standards guter Prguter Praktiken uktiken und allee Anweiweisungen in dieesem H Handbdbuch befolgengen.

Beschädigtee Gerätäte müssen sosofort aus dert aus dem Bettrieb genommen wern werden.


Geräteübersicht

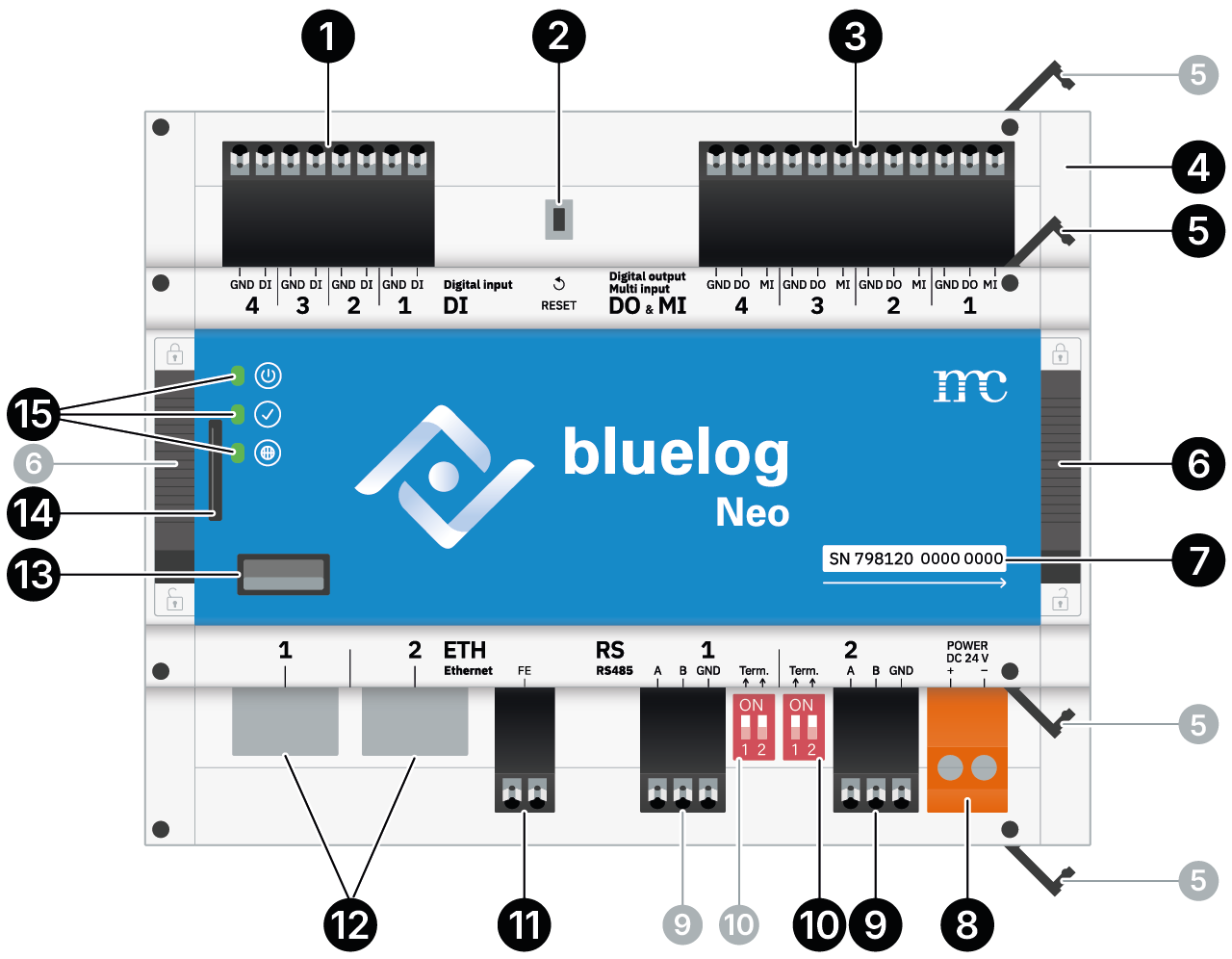

Overview of interfaces on the bluelog Neo front panel
Übersicht der Schnittstellen auf dem Vorderseite des bluelog Neo


1

4x Digitaleingang (DI-1 … DI-4)

2

Reset-Taste

3

4x Digitalausgang (DO-1 … DO-4) / Multi-Eingang (MI-1 … MI-4)

4

Seitenkappen. Für eine Erweiterung mit Zusatzmodulen, entfernen Sie das rechte Modul.

5

4x Befestigungen auf jeder Seite zum Entfernen der Seitenkappen.

6

DIN-Hutschienenverriegelungen auf jeder Seite

7

Seriennummer des Geräts

8

Spannungsversorgung: 24 V

9

2x RS485-Schnittstelle (RS485-1 + RS485-2)

10

2x Entsprechende Busterminierung (9)

11

FE-Anschluss. Nicht anschließen.

12

2x Ethernet-Anschluss (ETH-1 + ETH-2)

13

USB-Anschluss

14

Steckplatz für Speicherkarten

15

LEDs: 0101_status-leds-28.png Power, 0101_status-leds-29.png Status und 0101_status-leds-30.png Internet

Schutzabdeckungenn entfernen

Ziehenn Sie die oberee, unteree, linkinke und rechtee Schuhutzabdeckungckung nanach vorne, um die BeschrifBeschriftung derr Portss zu sehen.

Vorsicht

Das Öffnen dess bluelogss üüber die Schuhutzabdeckungen hinaus odeder jede jede anderee Modifikation odeder Veränderung führt zum Verlustust derer Betriebseiebserlaubnubnis und Garanntieaansprüchprüche.

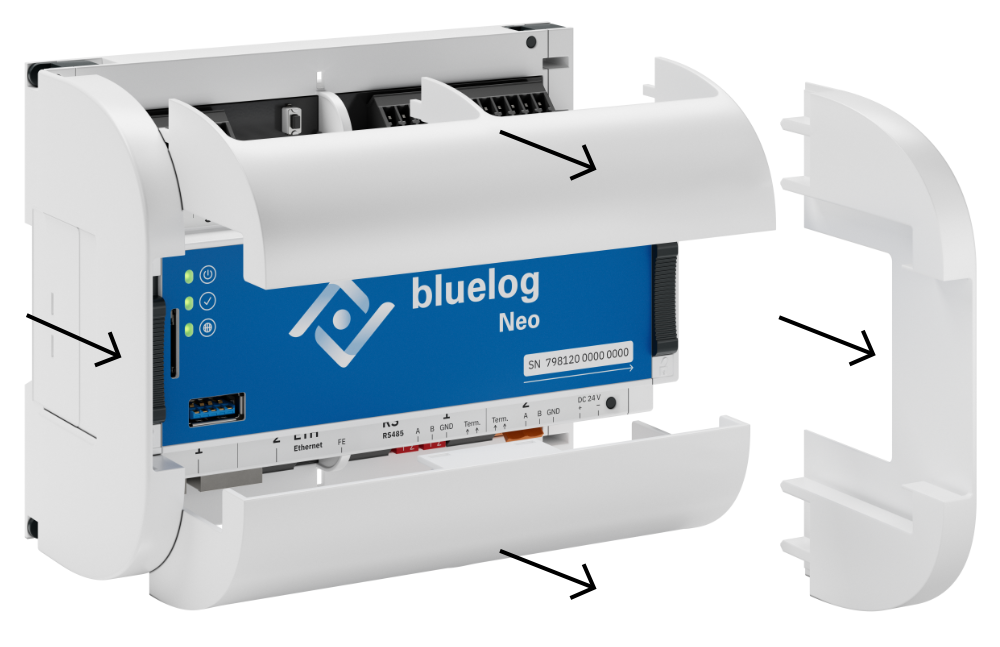

Remove the four protective covers
Die viierr Schutzabdzabdeckungenn entfernen

1 Den bluelog befestigen befestigen

Vorsicht

Installieren Sie den bluelog nur innen oder außen in einem standardisierten Gehäuse.

Hinweis zu Zusatzmodulen

Falls zutreffend, verbinden Sie alle Zusatzmodule mit dem Basismodul, bevor Sie die gesamte Einheit montieren. Siehe Erweiterungsmodule montieren.

A) Auf einer Hutschiene

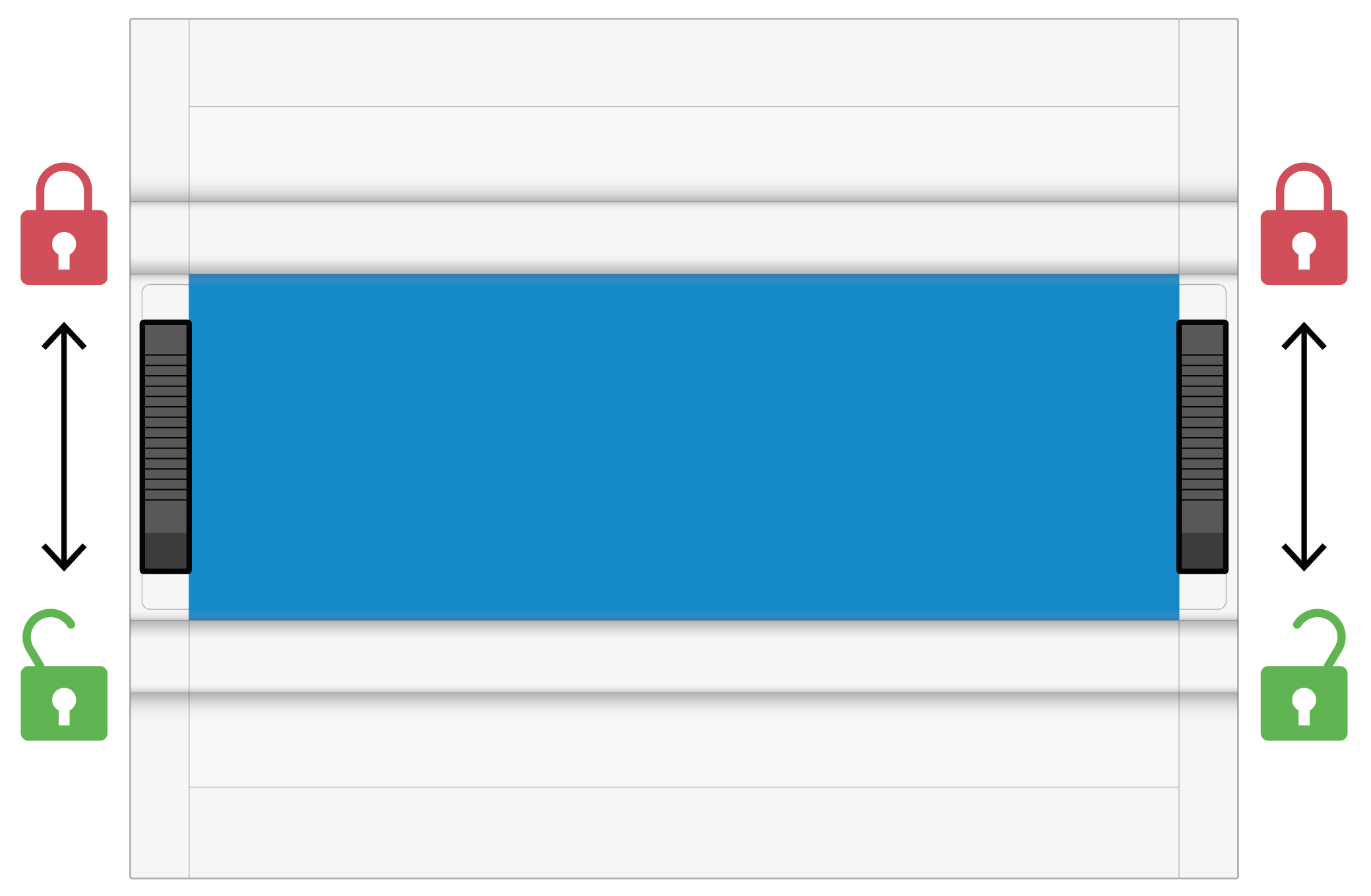

Front side of bluelog Neo
bluelog Neo: Vorderseite
  1. Schieben Sie die linken und rechten DIN-Hutschienenriegel nach unten, um zu entriegeln. So 0102_UI_bluelog-19.png entsperren Sie diese.

  2. Haken Sie den bluelog von oben an die DIN-Schiene und drücken Sie nach unten.

  3. Schieben Sie beide Riegel nach oben, um zu 0102_UI_bluelog-18.png verriegeln. Überprüfen Sie, ob das Gerät korrekt montiert ist.

B) An der Wand

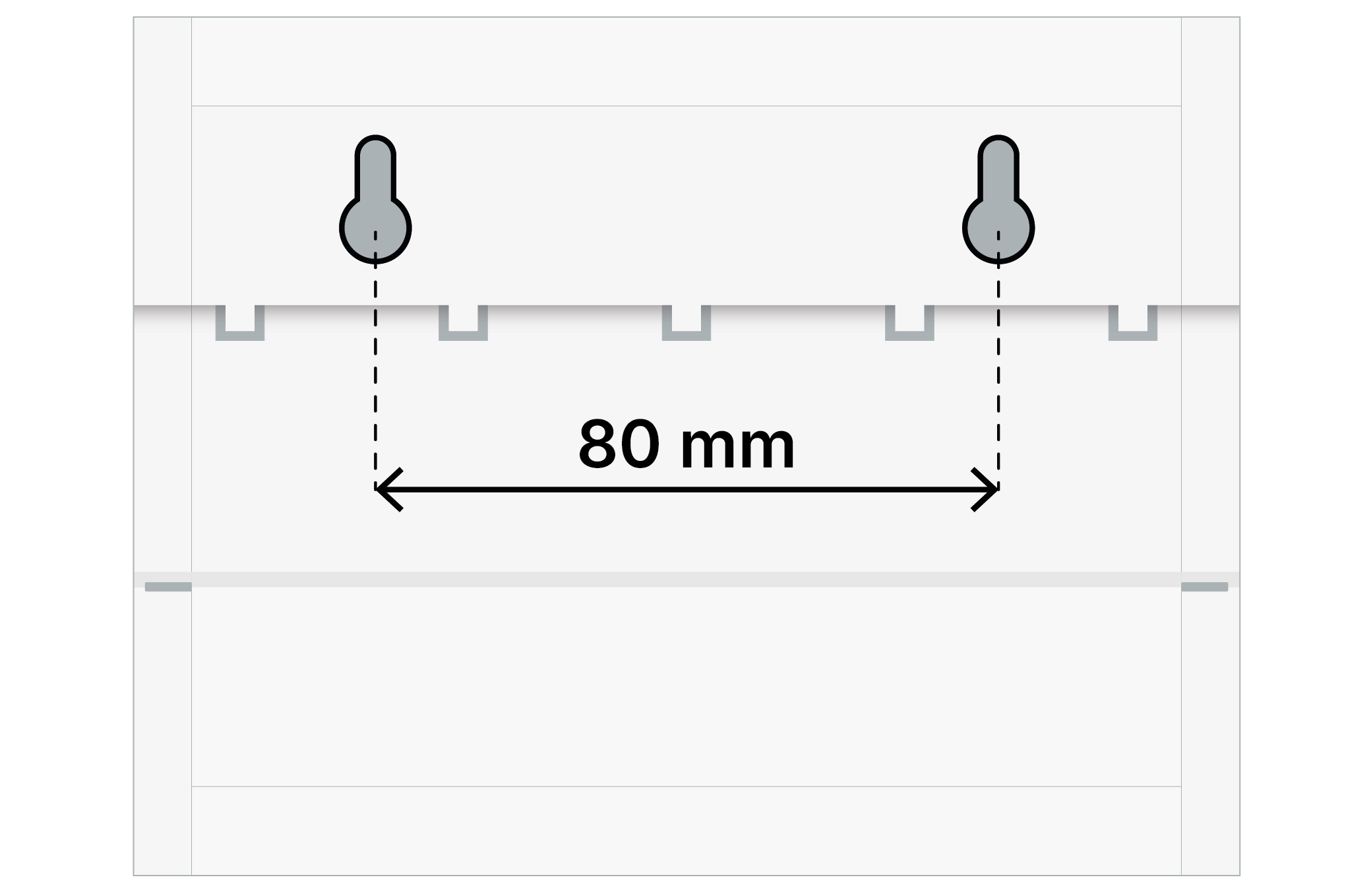

Rear side of bluelog Neo
bluelog Neo: Rückseite
  1. Befestigen Sie zwei Schrauben in der Wand mit einem Abstand von 80 mm.

  2. Platzieren Sie den bluelog auf den Schrauben unter Verwendung der Einsätze auf der Rückseite.

  3. Drücken Sie den bluelog nach unten. Überprüfen Sie auf die korrekte Montage.

2 Netzwerk und diie Geräte Geräte verberbinden

2.1 bluelog mimit Ihremem Netzzwerk verbinden verbinden

  1. Verbinden Sie ein Ende des beiliegenden Ethernet-Patchkabels mit einem LAN-Netzwerk, zum Beispiel Router, LAN-Schnittstelle PC oder Switch.

  2. Verbinden Sie das andere Ende des Kabels mit dem ETH-1 Port.

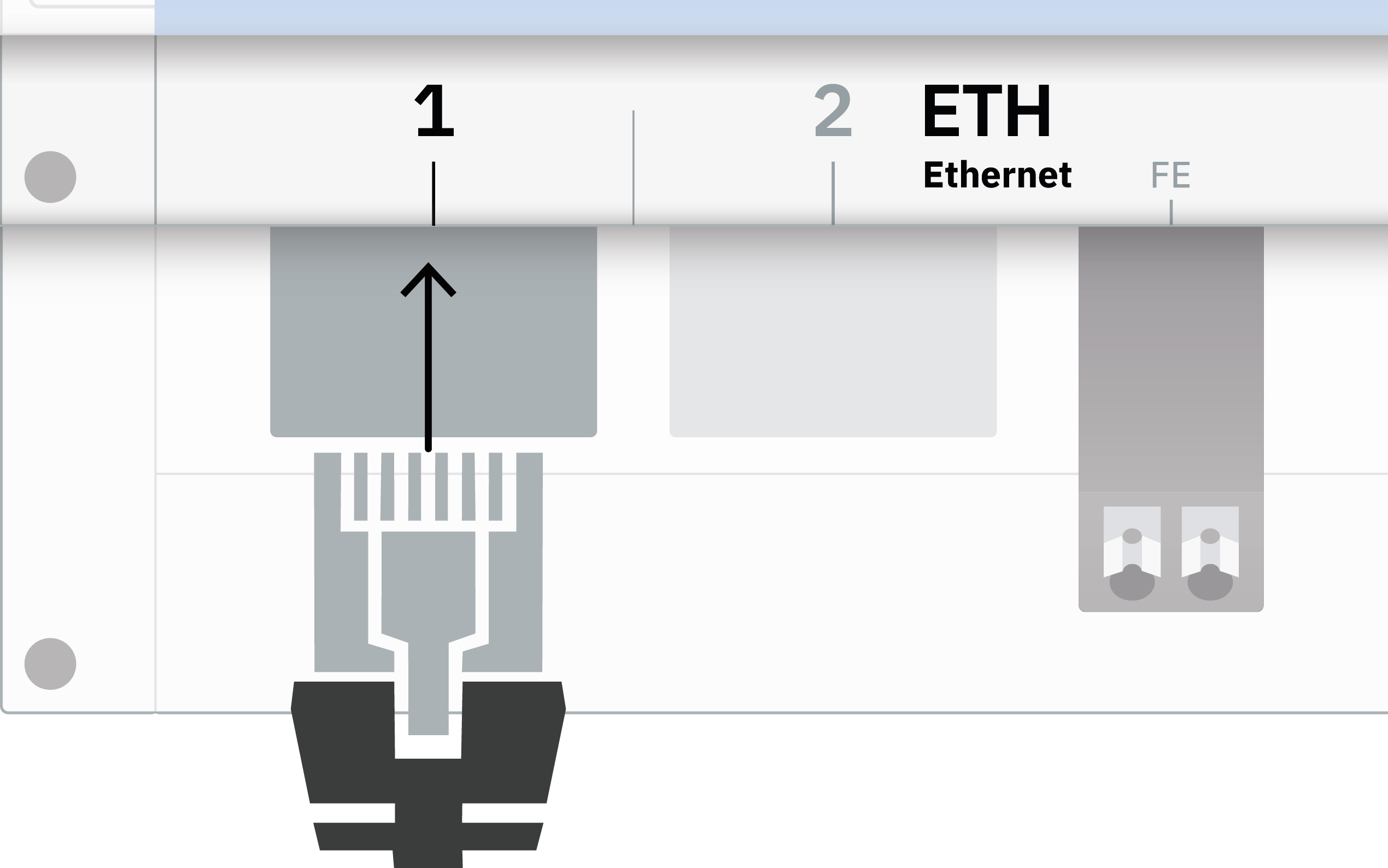

Connect the Ethernet cable to ETH-1

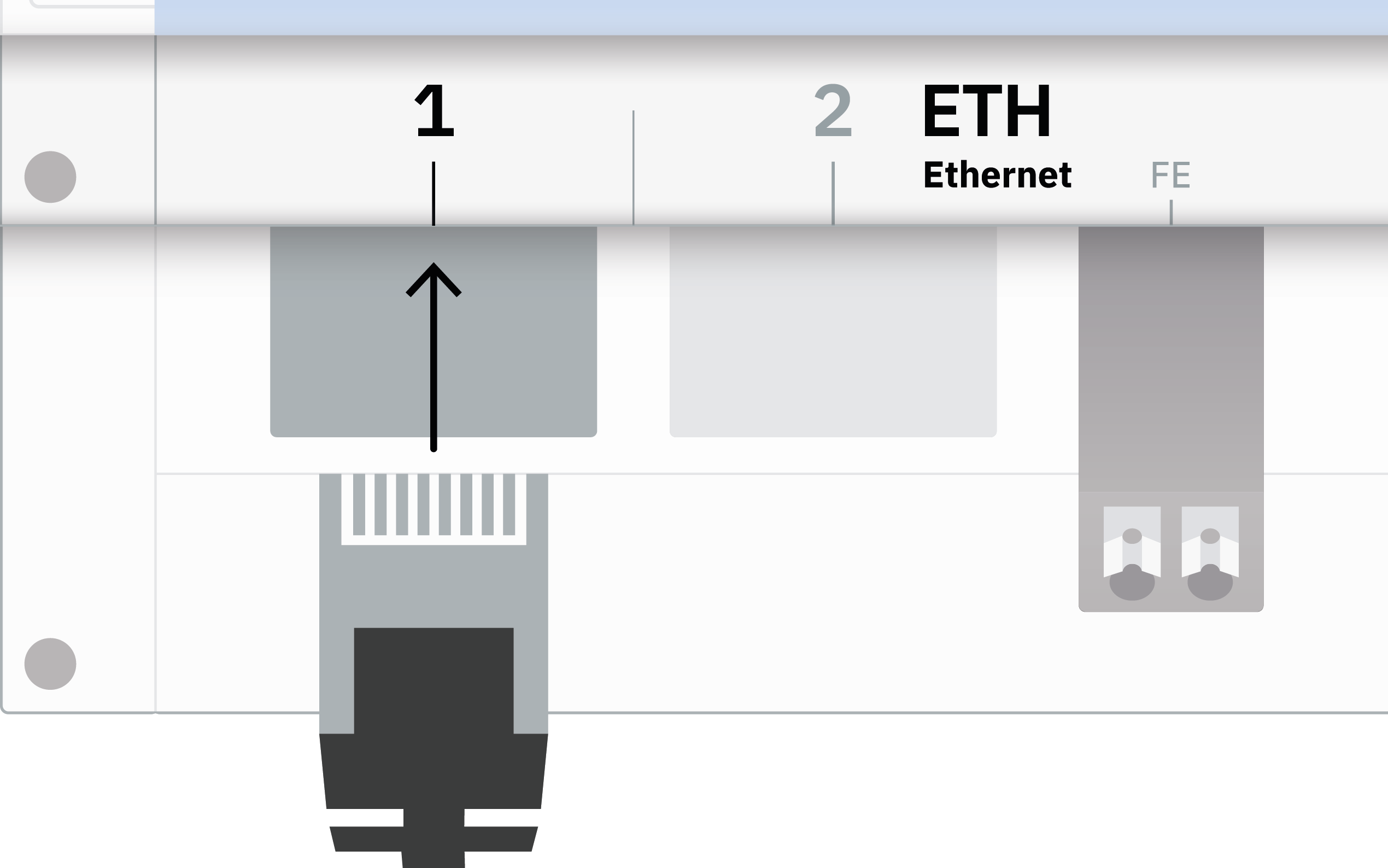

Ethernet-Kabel mit ETH-1 verbinden

2.2 Gerätee verberbinden

Vorsicht

Das Anlegen unzulässiger Signale und Signalstärken an den bluelog und seine Zusatzmodule kann zu Schäden führen.

  1. Überprüfen Sie, ob Ihre Geräte kompatibel sind. Siehe bluelog Kompatibilitätscheck.

  2. Verbinden Sie Ihre Geräte gemäß dem jeweiligen Plan. Siehe Geräteanschlusspläne.

3 Gerät mit Strom versorgensorgen

Vorsicht

Die Nichteinhaltung der richtigen Polarität (+/-) kann zu Schäden am bluelog führen. Verwenden Sie einen energiebegrenzten Stromkreis oder eine DC-Quelle mit begrenzter Leistung. Das Netzteil muss folgenden Spezifikationen entsprechen:

  • Spannung: 24 V DC (+/- 10%)

  • Leistung: max. 80 W


  1. Verbinden Sie die Spannungsversorgung mit dem Power-Port.

  2. Die Status-LEDs leuchten wie folgt auf:

    • power LED Power 0401_LED-lights-01.png grün: bluelog wird mit Strom versorgt.

    • 0401_LED-lights-06.png Status 0401_LED-lights_LED-blinking.png blinkend grün: Softwaredienste des Systems werden gestartet.

    • 0401_LED-lights-07.png Internet 0401_LED-lights_LED-blinking.png blinkend grün: Internetverbindung wird hergestellt. Bleibt die LED 0401_LED-lights-07.png Internet 0401_LED-lights_LED-off.png aus, ist kein Internet verfügbar.

  3. Warten Sie, bis die 0401_LED-lights-06.png Status-LED 0401_LED-lights-01.png grün leuchtet. Dies zeigt an, dass alle Softwaredienste ausgeführt werden.

Wenn die 0401_LED-lights-06.png Status -LED 0401_LED-lights-04.png rot leuchtet, kontaktieren Sie unser Support-Team unter technik@meteocontrol.com.

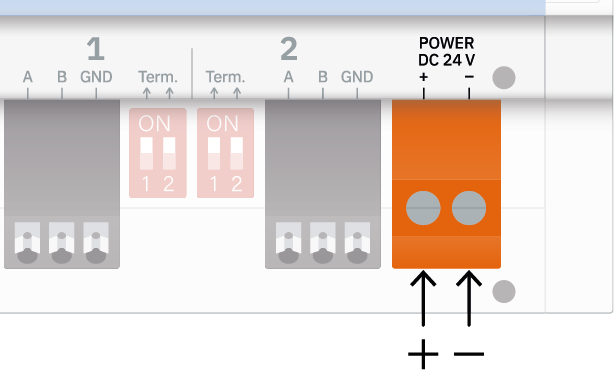

Connect the power supply
Spannungsversorgung verbinden

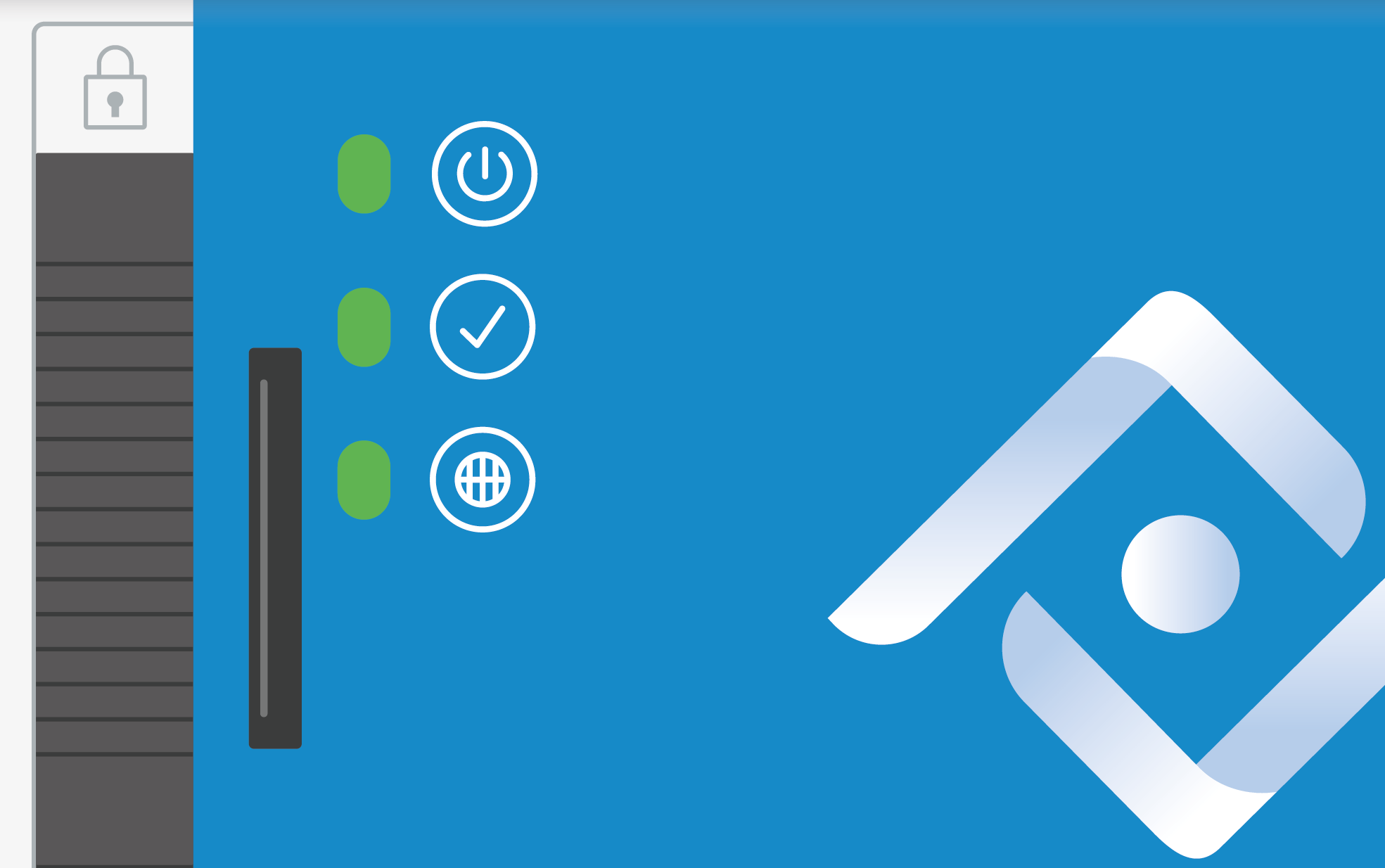

LED lights after booting
Alle LEDs nach dem Booten

4 bluelog in Ihremem Netzzwerk konfigurieren konfigurieren

A) Mit DHCP-Server

Die IP-Adresse wird vom DHCP-Server zugewiesen.

B) Ohne DHCP-Server

Die IP-Adresse liegt in folgendem Bereich:
169.254.XXX.XXX

Finden Sie die aktuelle IP-Adresse entweder in Ihrer persönlichen Netzwerkverwaltung oder in der Weboberfläche des bluelog Neo im nächsten Schritt.

5 Einstellungen konfiguriieren

5.1 Weboberflächhe öffnen öffnen

Geben Sie den Hostnamen des bluelog in die Adresszeile Ihres Internetbrowsers ein. Falls Sie die IP-Adresse bereits kennen, können Sie auch diese eingeben.

Struktur des bluelog-Hostnamens:

  • DNS, Netbios:
    https://blue-nnnnnnnn

  • Kein DNS, Netbios:
    https://blue-nnnnnnnn.local

n = die letzten 8 Ziffern der SN/Seriennummer des bluelogs (auf der Vorderseite zu sehen)

5.2 Benutzzer registritrierenen

Beim ersten Zu Zugriffriff auf die Weboberfläche müssen Sie den erstenen Benutzzer registrierenen.

  1. Geben Sie im erscheinem erscheinenden FensFenster einen neuen Benutzernamenn und ein neues ein neues Passwort ein. Sie verwendenn diese Anmelldedaten für allee nachfolgenden Anmeldungen.

  2. Geben Sie einee E-Mail-Adresse ein. SSie bebenötigötigen diese, um Ihr Passwort zuzurückzusetzten.

  3. Wählen Sie Bestätigen, um die BenBenutzerregistrierung ierung abzuschließen.

Sie gelgelangen zurn zur bluelog-Weboberflächhe. Derr EinrichtungsaEinrichtungsassistsistennt öffnet sichich automatissch.

Empfpfehlungg

Aktivierenn Sie den Toggle Supportzugang, um den Fernzuggriffiff für den Support zu ermöglichen.


5.3 Grundeiinstellungen

Wählen Sie den Einrichtungsassistenten. Er führt Sie durch di die g grundlegende Konfiguration Ihrer verbundenen Geräte, eeinsschhließlich:

  • Verfügbare Updates installieren.

  • Die richtige Zeit Zeitzone auswählen auswählen.

  • Falls eerfordforderlich, das Ethech, das Ethernnet konfiguriieren.

  • Ihree verbundedenen Geräte (Wechsellrichichter, Zähler u usw.) hinzufügen hinzufügen.


5.4 Verbindudung zu VCOM herstellen

Voraussetzungzungen

  • Sie habenn eine Anlage in VCOM eingerichtet eingerichtet.

  • Am bluelog Neo muss die LED 0101_status-leds-30.png Internet 0102_UI_bluelog-24.png grün sein.

A) Über den bluelog-Einrichtungsassisttennten

  1. Wähllenn Sie im Einrich im Einrichtungsassistentenen PV-Anlage > VCOM aus aus.

  2. Geben Sie denn VCOM-Anlagennamenn, Anlagenschlüssel sowie Ihren VCOM Benutzernamenn und Ihr Ihr Passwort ein.

  3. Wählen Sie Registririerenen.

  4. Unter Automatisschehe ÜberÜbertragung legen Sie das Übertragugungsintervall fest:t: wieie oft alle protokolprotokollierten Daten an VCOM gesendet werden gesendet werden.

B) Über VCOM

  1. Wählen Sie in VCOM auf Anlagenebene Anlageneinstellungen > Datenquellen > Übersicht aus.

  2. Fügen Sie bluelog Neo alls neue Datenquelle hinzulle hinzu.

Hierfür brauchenchen Sie die blueloglog SN/Seriennummer (findenen Sie diee diesee direkt am GeräGerät ooder im FFooteoter in derr Weboberfläche)) sosowiie ddie Ae Anmeldedateten, , die Sie in SSchhritt 5.2 zugewiesen haben.
