Bei der Installation sind sämtliche Anleitungen von Bauteilen und Komponenten der Anlage zu beachten.

Sicherheitshinweise zur Installation

Gefahr

Lebensgefahr durch Stromschlag!

Lebensgefährliche Verletzungen oder Tod durch Berühren der Leitungen und Klemmen.

  • Leitungen nur im spannungslosen Zustand an- oder abklemmen.

  • Zuführung gegen Wiedereinschalten sichern

Achtung

Beschädigung durch falsch angeschlossene Leitungen!

Falsch angeschlossene Leitungen können zur Beschädigung oder Zerstörung von Messeingängen und Gerät führen.

  • Leitungen nur an den dafür vorgesehenen Stellen anschließen.

  • Polarität der anzuschließenden Leitungen beachten.

Achtung

Beschädigung durch Überspannung!

Überspannungen oder Spannungsspitzen können das Gerät beschädigen oder zerstören.

  • Spannungsversorgung gegen Überspannung absichern.

Spannungen höher als 24 V DC und Ströme größer als 20 mA an den Analogeingängen und Digitaleingängen führen zur Zerstörung der betreffenden Messeingänge.

  • Sicherstellen, dass nur Spannungen bis 24 V DC anliegen und Ströme bis maximal 20 mA fließen.

Den bluelog befestigen

Vorsicht

Installieren Sie den bluelog nur innen oder außen in einem standardisierten Gehäuse.

Hinweis zu Zusatzmodulen

Falls zutreffend, verbinden Sie alle Zusatzmodule mit dem Basismodul, bevor Sie die gesamte Einheit montieren. Siehe Erweiterungsmodule montieren.

A) Auf einer Hutschiene

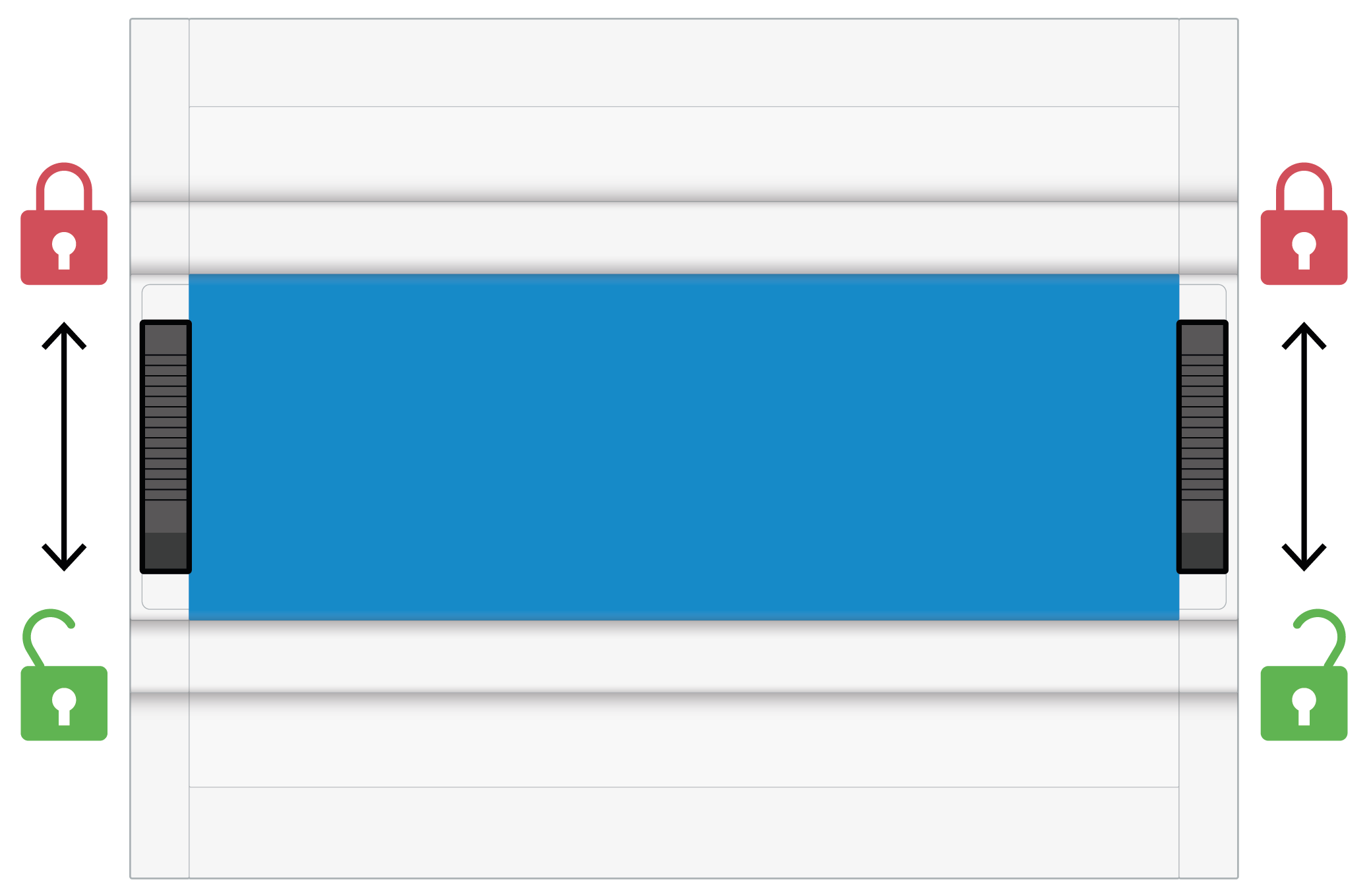

Front side of bluelog Neo
bluelog Neo: Vorderseite
  1. Schieben Sie die linken und rechten DIN-Hutschienenriegel (6) nach unten, um 0102_UI_bluelog-19.png zu entriegeln.

  2. Haken Sie den bluelog von oben an die DIN-Schiene und drücken Sie nach unten.

  3. Schieben Sie beide Riegel nach oben, um 0102_UI_bluelog-18.png zu verriegeln. Überprüfen Sie, ob das Gerät korrekt montiert ist.

B) An der Wand

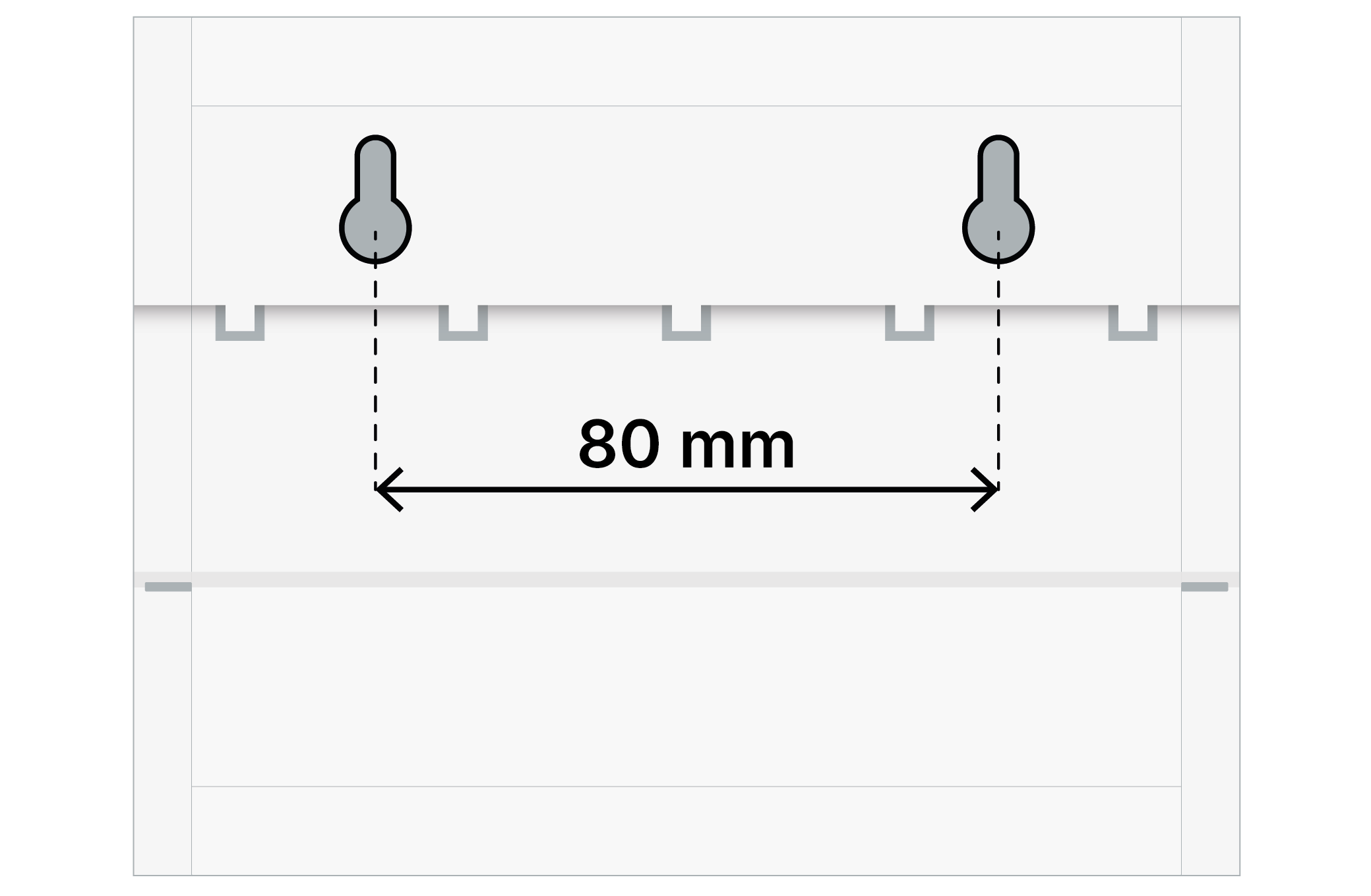

Rear side of bluelog Neo
bluelog Neo: Rückseite
  1. Befestigen Sie zwei Schrauben in der Wand mit einem Abstand von 80 mm.

  2. Platzieren Sie den bluelog auf den Schrauben unter Verwendung der Einsätze auf der Rückseite.

  3. Drücken Sie den bluelog nach unten. Überprüfen Sie auf die korrekte Montage.

Das Gerät demontieren

Zum Lösen des bluelogs von der Hutschiene schieben Sie die Hutschienen-Verriegelung von oben nach unten. Anschließend können Sie das Gerät von der Hutschiene nach oben hin abnehmen.

Achtung

Achten Sie bei der Montage im Schaltschrank unbedingt darauf, dass oberhalb und unterhalb des geschlossenen Geräts mindestens 3 cm Freiraum zur Luftzirkulation besteht.

Erweiterungsmodule montieren

Das Gerät kann durch den Anschluss von Erweiterungsmodulen (MX-Modulen) um zusätzliche Schnittstellen erweitert werden. Siehe die Datenblätter des bluelog Neo und der Erweiterungsmodule für weitere technische Details.

Achtung

Risiko von Geräteschäden bei der Modulerweiterung

  • Das Installieren von Erweiterungsmodulen, während der bluelog in Betrieb ist, kann den bluelog und die Erweiterungsmodule beschädigen oder zerstören.

  • Bevor Sie Zusatzmodule zur Bereitstellung weiterer Schnittstellen installieren, trennen Sie den bluelog von der Spannungsversorgung.

Schritte

  1. Falls erforderlich, entfernen Sie den bluelog von der Hutschiene und nehmen Sie die Schutzabdeckungen ab.

  1. Zur Erweiterung des bluelogs mit MX-Modulen lösen Sie die Kappe an der rechten Gehäuseseite. Hierfür:

    • A) Entsperren Sie die vier Verschlüsse.

    • B) Ziehen Sie die Kappe auf der rechten Seite ab.

Tipp

Legen Sie die Seitenkappe beiseite, da diese zu einem späteren Zeitpunkt wieder an der rechten Seite des MX-Moduls angebracht werden muss. Dies ist erforderlich, um den bluelog und die Zusatzmodule an der Hutschiene zu befestigen.

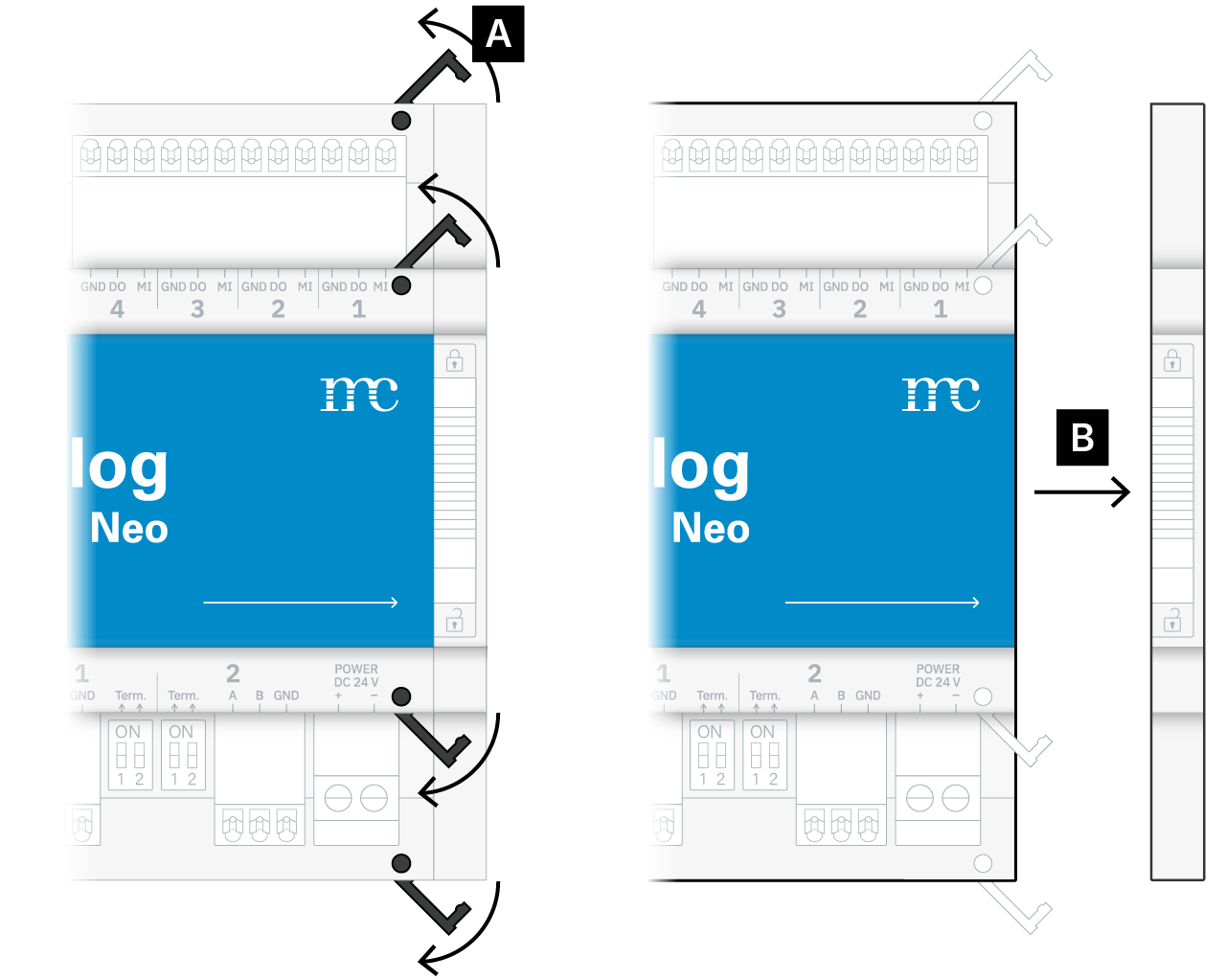

A) Unlock the fasteners and B) pull off the cap
A) Lösen Sie die Befestigungen und B) ziehen Sie die Kappe ab
  1. An der rechten Gehäuseseite lässt nun die Erweiterungsbuchse des bluelogs erkennen.

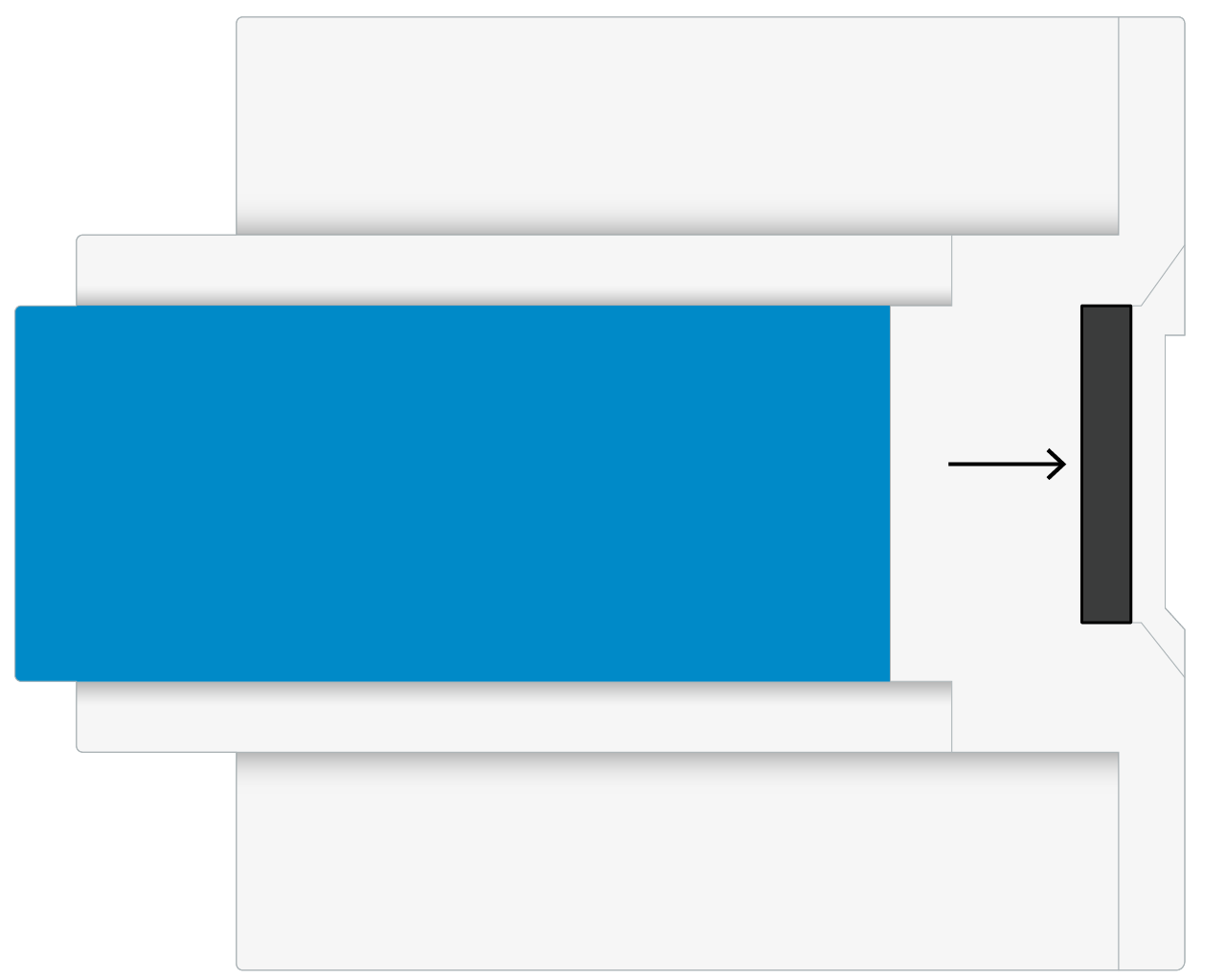

Expansion socket on the base module
Erweiterungssteckdose am Basismodul
  1. Stecken Sie das gewünschte Erweiterungsmodul in die Erweiterungsbuchse des bluelogs.

  2. Befestigen Sie die Seitenkappe wieder an der rechten Seite des Erweiterungsmoduls.

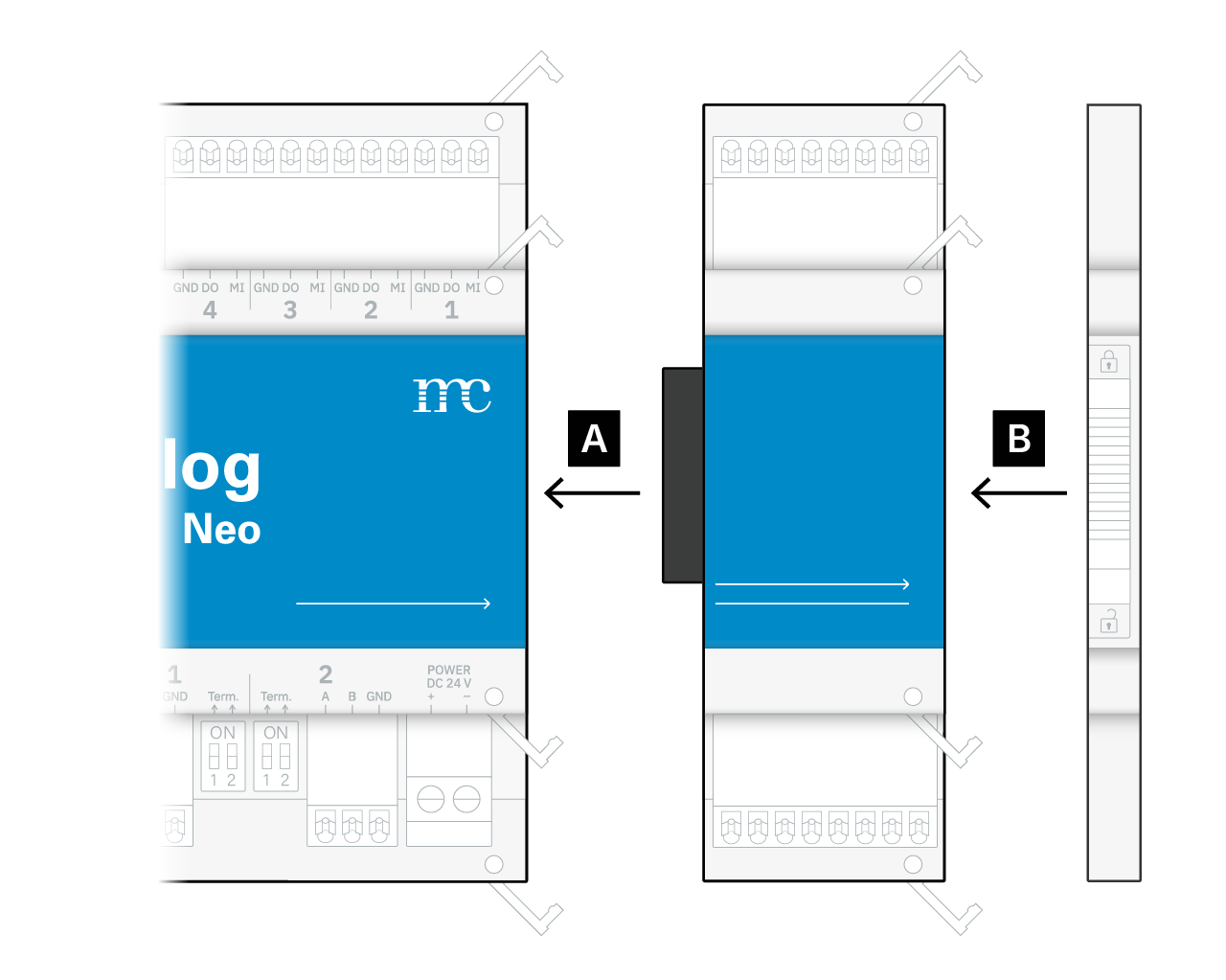

Attach A) add-on module and B) side capAttach A) add-on module and B) side cap
A) Erweiterungsmodul und B) Seitenkappe anbringen
  1. Schließen Sie alle Befestigungen erneut.

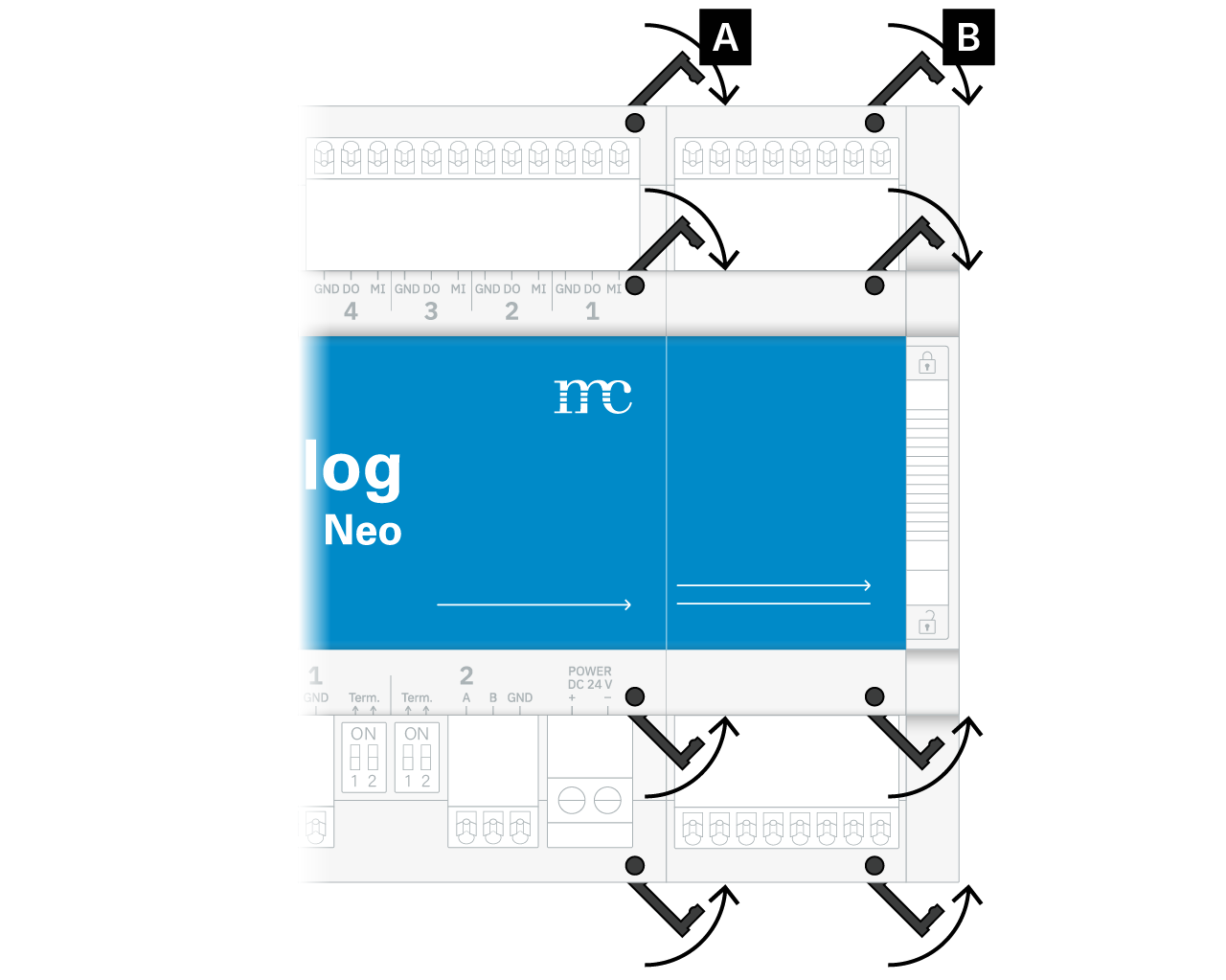

Alle Befestigungen anbringen, um das A) Erweiterungsmodul und die B) Seitenkappe zu sichern

Mehrere Erweiterungsmodule

Beim Anschließen von Erweiterungsmodulen gibt die Anzahl der Pfeile und Linien auf den unteren Frontblenden des bluelog und der Erweiterungsmodule die Reihenfolge der Anschlüsse an. Module mit einer größeren Anzahl an Pfeilen/Linien dürfen nicht vor einem Modul mit weniger Linien installiert werden. Beispielsweise darf ein Modul mit 3 Pfeile/Linien nicht vor einem Modul mit 2 Pfeile/Linien angeschlossen werden.

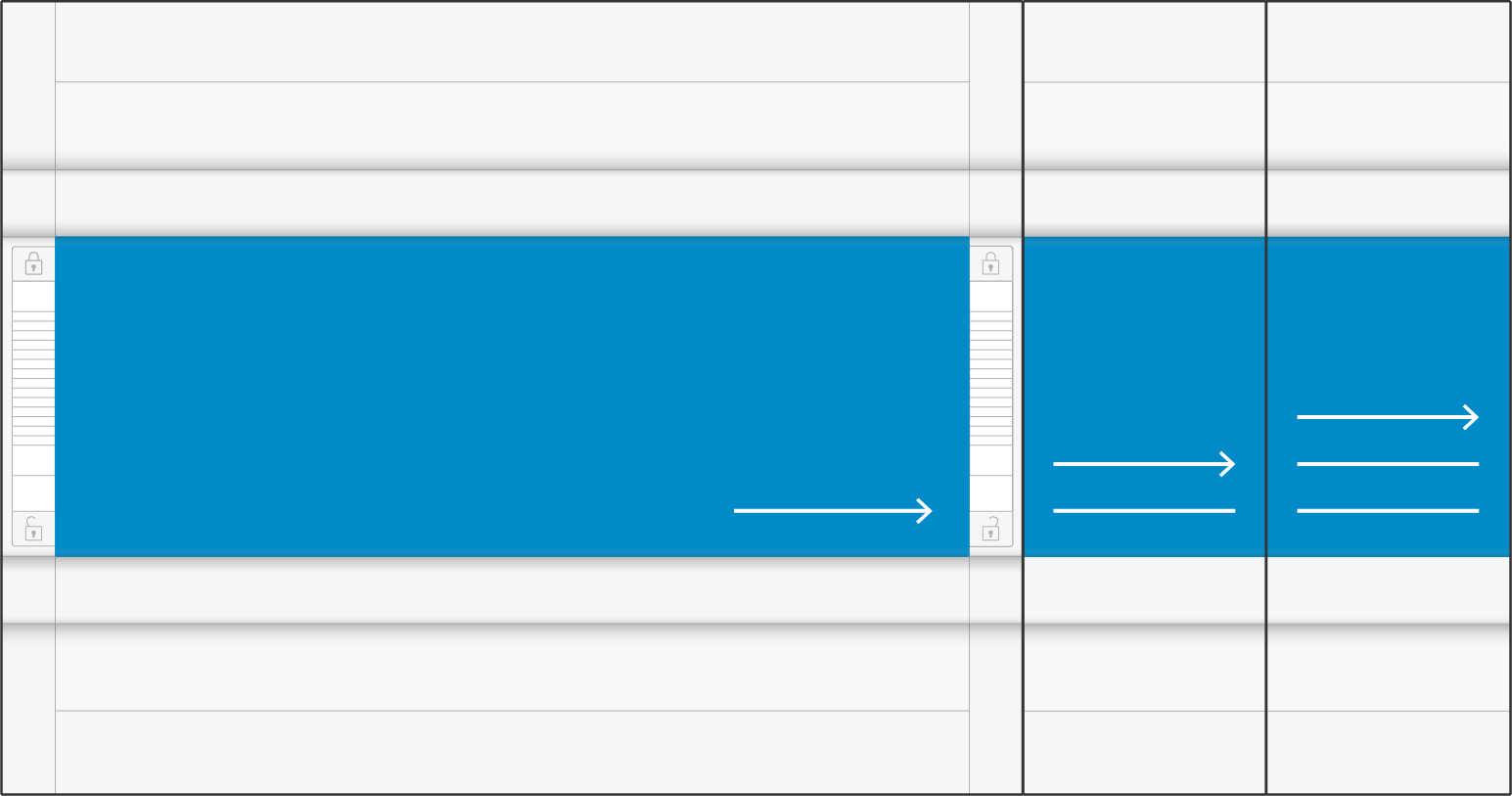

Connection sequence for add-on modules
Reihenfolge bei Installation von Erweiterungsmodulen
