Digitalausgang

Zuletzt geändert:

Digitalausgänge (DO) ermöglichen es, Vorgänge zu steuern, die nur zwei Zustände haben, zum Beispiel ein- oder ausschalten. Sie können Digitalausgänge vom bluelog und von Multi I/O MX-Erweiterungsmodulen aktivieren. Ein Digitalausgang bleibt aktiv, wenn Sie die Software neu starten und das Aktivierungssignal weiterhin aktiv ist. Nur ein Hardware-Reset oder eine Unterbrechung der Stromversorgung zum bluelog deaktiviert den Digitalausgang.

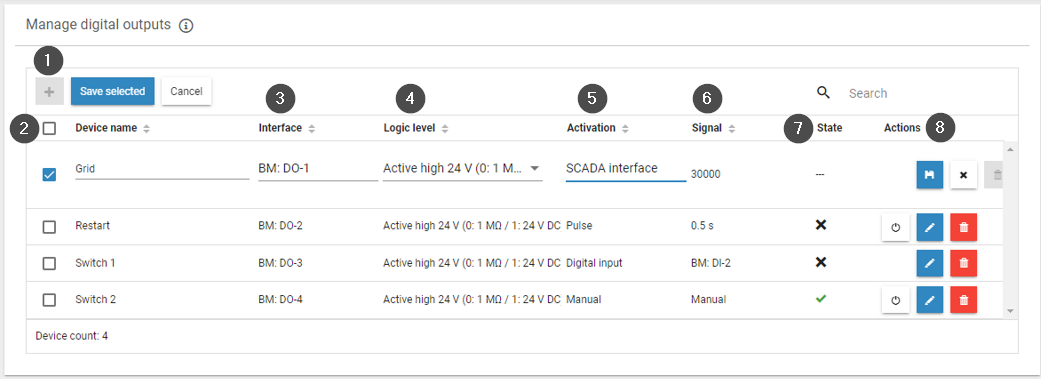

Digital output functions
Funktionen des Digitalausgangs

Nr.

Name

Details

1

Plus

Digitalausgang hinzufügen

2

Gerätename

Gerätenamen eingeben

3

Schnittstelle

Digitalausgang auswählen

4

Logikpegel

Logikpegel auswählen

5

Aktivierung

Wie der Digitalausgang aktiviert wird

6

Signal

Für einen Impuls- oder Digitaleingang den Aktivierungszustand angeben.
Der SCADA-Interface Register wird automatisch vom System zugewiesen

7

Status

Zeigt an, ob der Digitalausgang derzeit aktiviert/deaktiviert ist

8

Aktionen

  • Bearbeiten

  • Konfiguration speichern

  • Löschen

  • Manuell ein-/ausschalten

Digitalausgang hinzufügen

Voraussetzungen

  • Ihr bluelog ist mit dem Netzwerk verbunden.

  • Die Basiskonfiguration Ihres bluelogs wurde abgeschlossen.

  • Alle bluelog Updates wurden durchgeführt. Siehe Update.

  • Erweiterungsmodule, falls erforderlich, sind angeschlossen. Siehe Erweiterungsmodule.

Schritte

  1. Navigieren Sie zu Geräte > Digitalausgang > Digitalausgänge verwalten.

  2. Wählen Sie das Plus, um einen neuen Digitalausgang hinzuzufügen.

  3. Geben Sie dem Digitalausgang einen Namen.

  4. Wählen Sie die Schnittstelle und den Logikpegel (Einstellungen hängen vom Verbindungstyp ab).

  5. Wählen Sie das Signal, das den Digitalausgang aktiviert.

    • Wenn eine SCADA-Schnittstelle ausgewählt wird, wird das Register automatisch zugewiesen.

    • Wenn Sie einen Impuls- oder Digitaleingang auswählen, definieren Sie die Aktivierungseinstellungen unter Signal. Siehe Aktivierungssignale für Digitalausgänge.

  6. Wählen Sie das Speicher-Icon aus, um die Einstellungen zu speichern.

  7. Bestätigen Sie, dass der Digitalausgang aktiv ist, indem Sie die Spalte Status überprüfen:

    • check mark Häkchen: aktiviert

    • cross mark X: nicht aktiviert


Schnittstellenabkürzungen

Bedeutung

BM

Basismodul

MX

MX-Erweiterungsmodul

DI

Digitaleingang

MI

Multi-Eingang

DO

Digitalausgang (Digital output)

z.B. MX-1: RS485-2 bedeutet die RS485-2-Schnittstelle des ersten angeschlossenen MX-Erweiterungsmoduls

Schnittstellen – Abkürzungen und Bedeutungen

Aktivierungssignale für Digitalausgänge

Digitalausgänge können auf folgende Weise aktiviert und deaktiviert werden:

Verfahren

Beschreibung

Manuell

Ein Power-Button-Icon erscheint auf der rechten Seite der Konfiguration. Hier können Sie den Digitalausgang manuell schalten.

SCADA Interface

Der Ausgang kann über eine SCADA-Adresse geschaltet werden (SCADA-Interface-Lizenz erforderlich). Jeder Digitalausgang wird einem Modbus-Register automatisch zugewiesen. Für weitere Informationen siehe das SCADA Interface bluelog Neo-Lizenz Datenblatt.

SCADA-Signalanforderungen

  • Die SCADA-Schnittstelle muss mindestens einmal alle 60 Sekunden ein Signal senden.

  • Wenn der bluelog nach 60 Sekunden kein Signal erhält, wird der Digitalausgang abgeschaltet.

  • Das Client-ID/Slave-ID für Digitalausgänge ist 98.

Digitaleingang

  • Digitaleingänge können in Abhängigkeit von einem Digitaleingang geschaltet werden.

  • Alle freien Digitaleingänge des bluelogs und des angeschlossenen Multi I/O-Erweiterungsmoduls können verwendet werden.

  • Digitaleingänge, die bereits für die folgenden Funktionen konfiguriert sind, können nicht verwendet werden und werden ausgegraut angezeigt:

    • Energiezähler S0, Statusgerät und Power Control

Impuls

Digitalausgänge können mit Impulsen von 0,5 bis 5 Sekunden geschaltet werden (benutzerdefiniert)
