Zuletzt geändert:
Der bluelog verfügt über Schnittstellen für Digitaleingänge (DI), Digitalausgänge (DO) und Multi-Eingänge (MI). Typische Geräte für diese Schnittstellen sind Rundsteuerempfänger, Fernwirktechnik und Sensoren. Alle Eingänge und Ausgänge können über die bluelog-Weboberfläche unter Geräte konfiguriert werden.

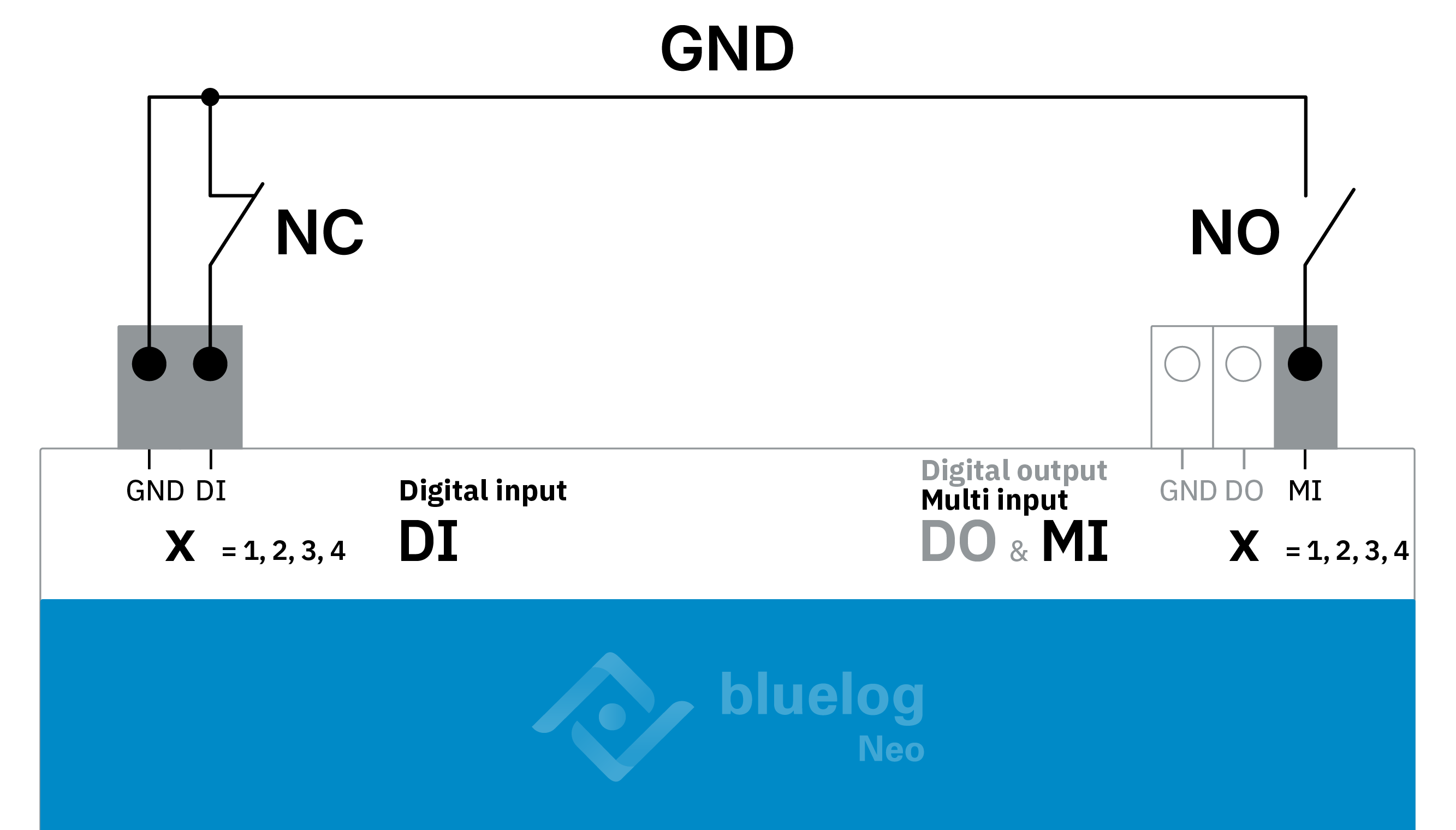

Digitaleingänge
Da die Digitaleingänge unter Spannung stehen (Wet Contacts), müssen sie extern mit potentialfreien Kontakten (Dry Contacts) zum Erdung verbunden werden.

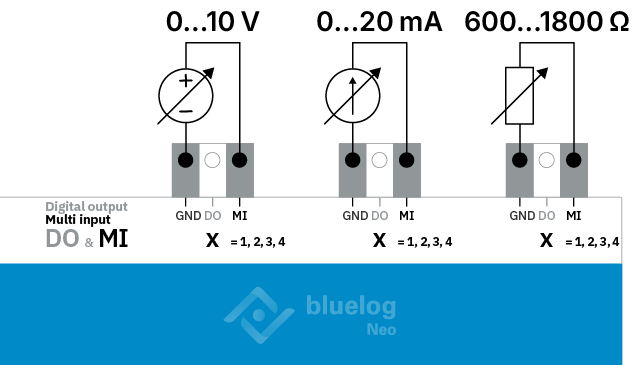

Multi-Eingänge
Multi-Eingänge können wie folgt konfiguriert werden:
-
Digitaleingänge: siehe oben.
-
Analogeingänge: 0…10 V, 0...20 mA oder 600…1800 Ω, die als Sensoren gelesen werden können.
Digitalausgänge
Digitalausgänge können zwischen 24 V / 1 MΩ oder GND / 1 MΩ umschalten. Sie können als Active high oder Active low konfiguriert werden.
-
Für Active high 24 V / Active low 24 V: Die Spannung von 24 V DC wird vom bluelog bereitgestellt.
-
Für Active high GND / Active low GND: Die Spannung 24 V DC stammt nicht vom bluelog. Es muss von einer externen Spannungsversorgung bereitgestellt werden.
|
Typ |
Nurzung - Open Collector |
Bereich |
|---|---|---|
|
Digitalausgang |
Active high GND (0: 1 MΩ / 1: GND) |
max. 24 V DC / max. 50 mA |
|
Digitalausgang |
Active low GND (0: GND / 1: MΩ) |
max. 24 V DC / max. 50 mA |
|
Digitalausgang |
Active high 24 V (0: 1 MΩ / 1: 24 V DC) |
24 V DC / max. 50 mA |
|
Digitalausgang |
Active low 24 V (0: 24 V DC / 1: 1 MΩ) |
24 V DC / max. 50 mA |
Die folgenden Diagramme zeigen die elektrischen Verbindungen für die verschiedenen Logikpegel:
-
0: Inaktiv
-
1: Aktiv
|

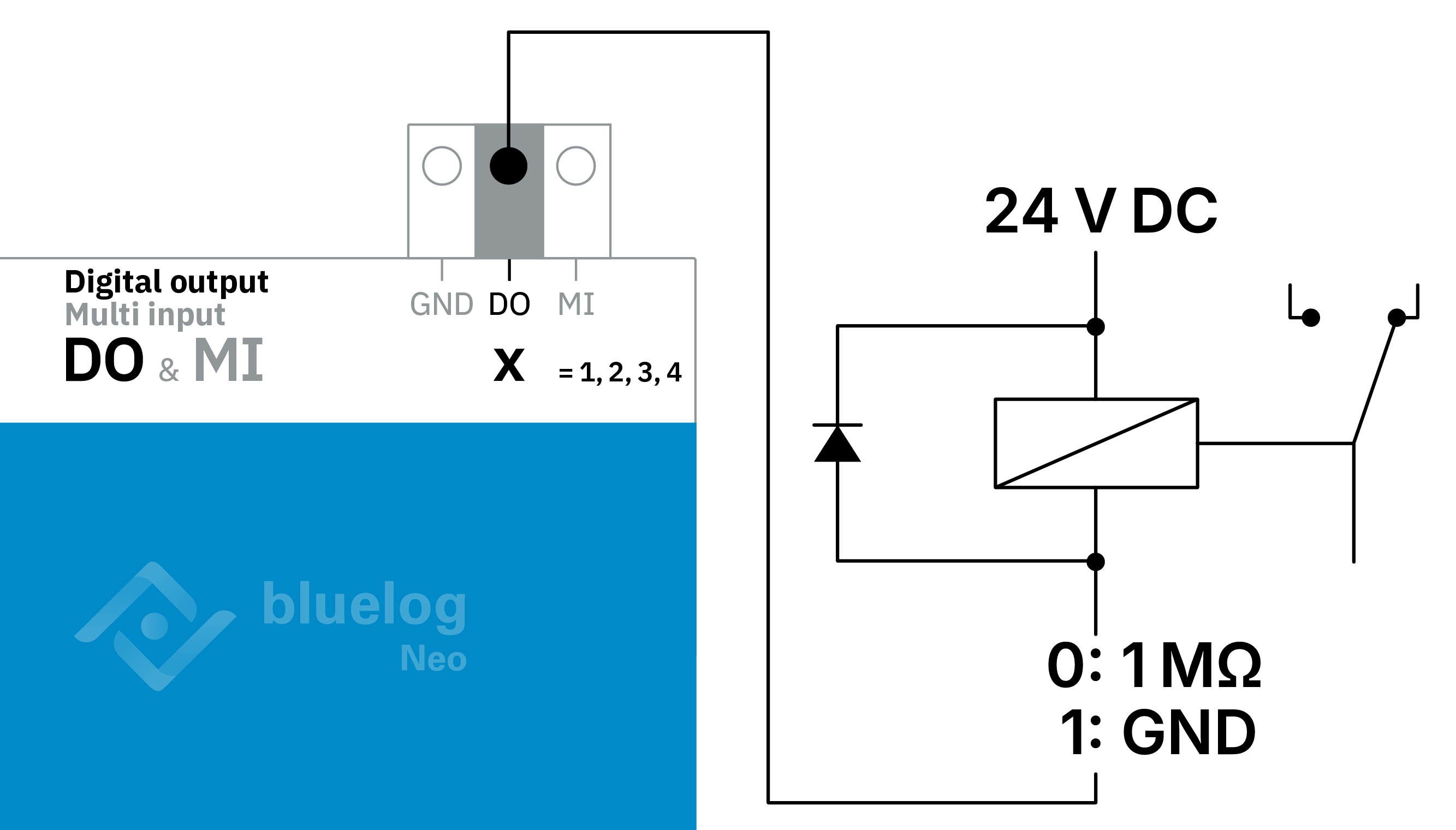

High aktiv GND (0: 1 MΩ / 1: GND) |

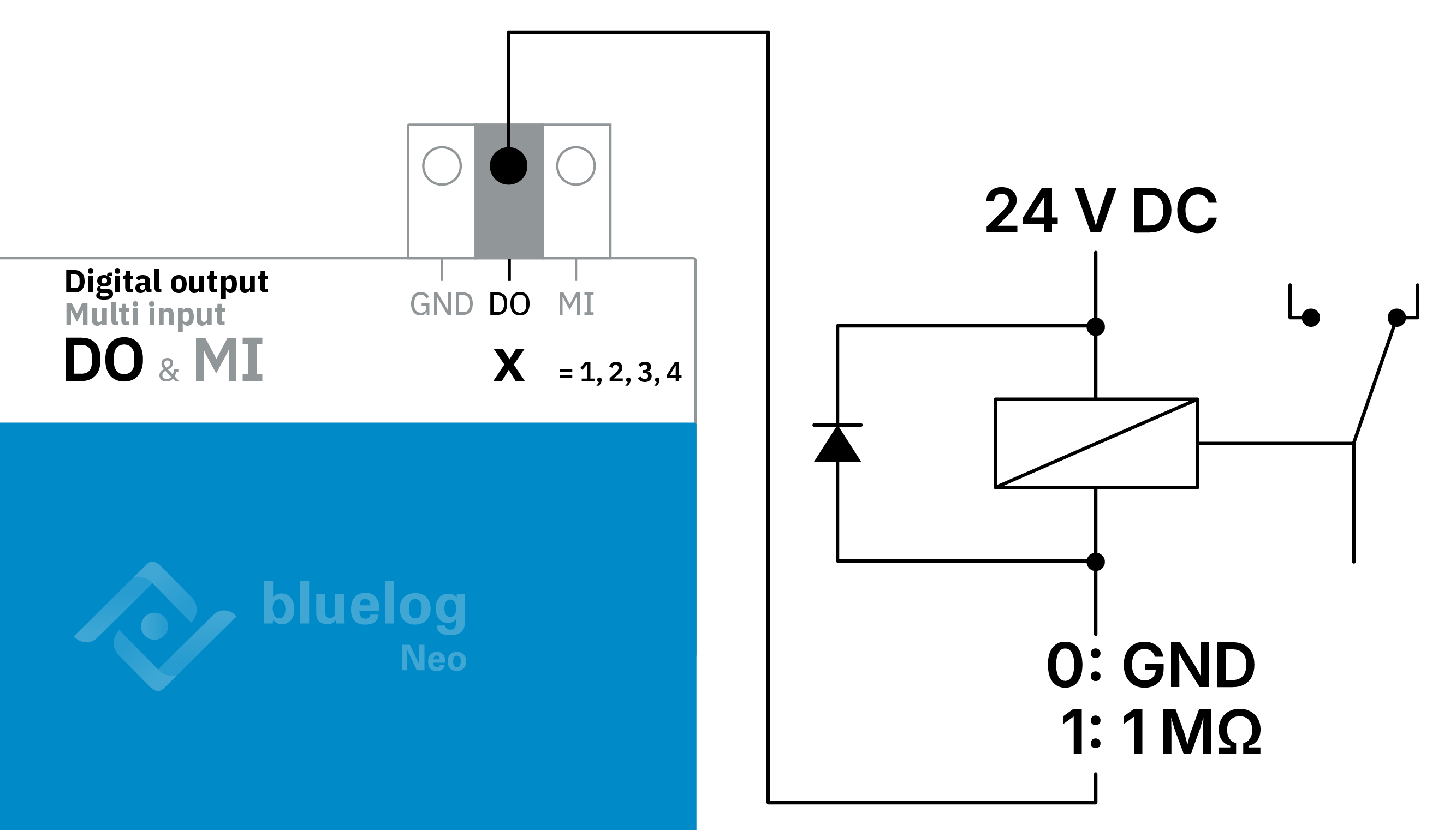

Active low GND (0: GND / 1: 1 MΩ) |
|
|
|

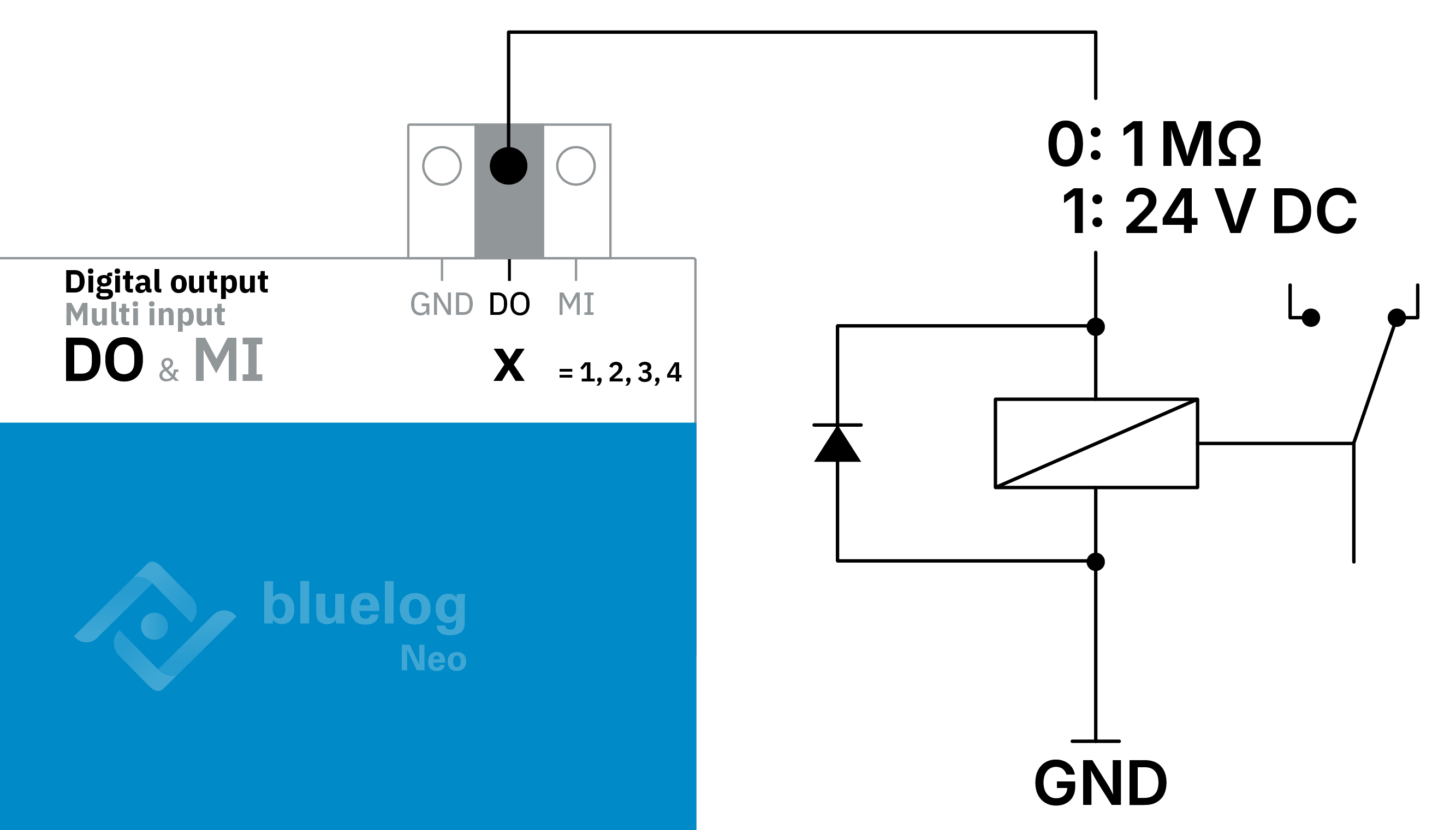

High aktiv 24 V (0: 1 MΩ / 1: 24 V DC) |

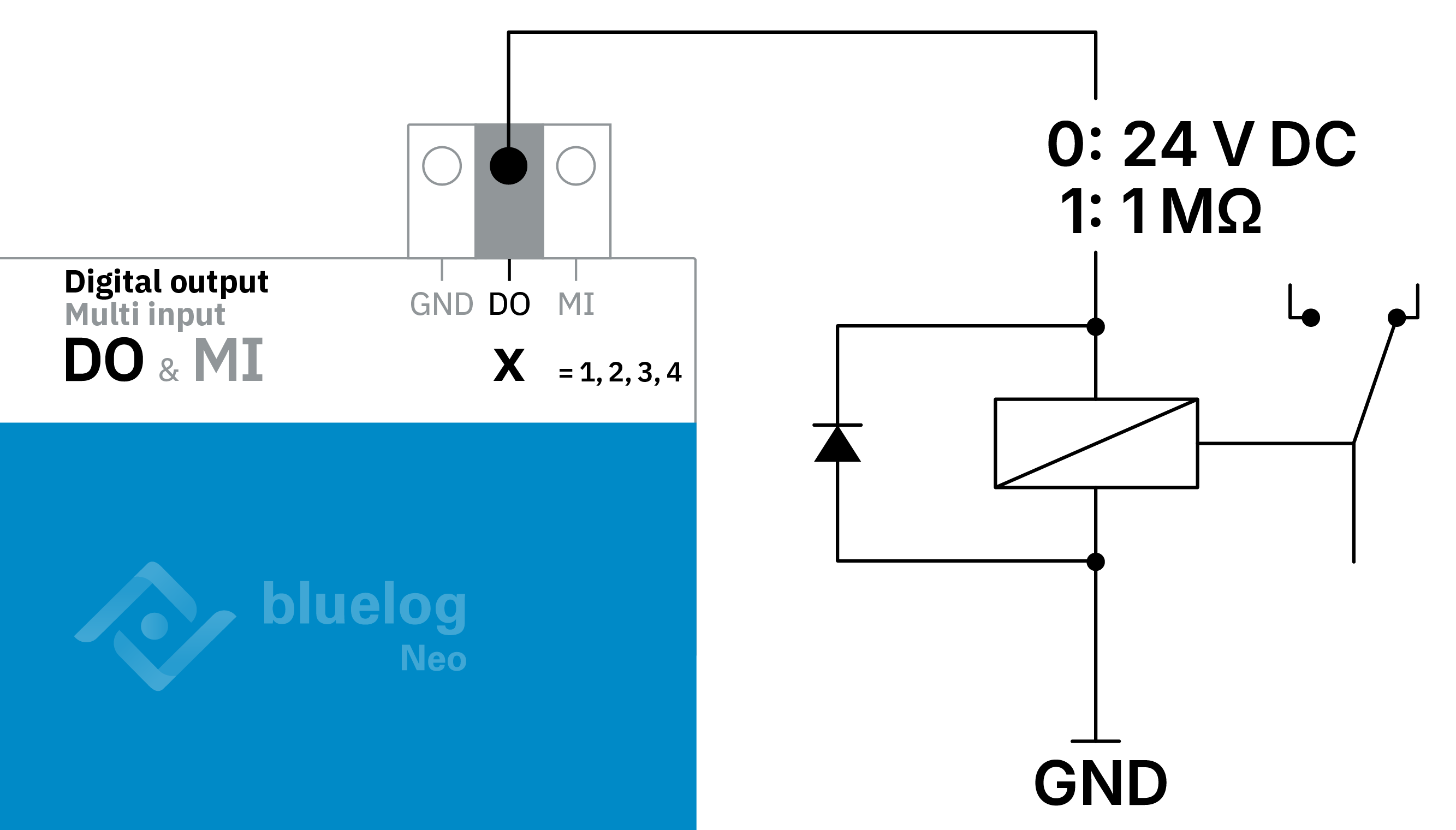

Low aktiv 24 V (0: 24 V DC / 1: 1 MΩ) |
|
|
