RS485-Schnittstellen

Zuletzt geändert: 2026-04-20

Der bluelog ist mit zwei RS485-Schnittstellen (RS485‑1 und RS485‑2) ausgestattet, um Busteilnehmer wie Wechselrichter, Energiezähler, Netzanalysatoren und String-Überwachungssysteme anzuschließen. Eine gemeinsame Abfrage von Sensoren und Zählern ist möglich, wenn diese per Modbus kommunizieren.

Diese Seite bietet allgemeine Tipps zur Nutzung dieser Schnittstellen. Für die Verkabelung ausgewählter Gerätetypen siehe Geräteanschlusspläne.

Regeln für Kommunikationsprotokolle

• Jede RS485-Schnittstelle unterstützt nur ein Protokoll (z. B. Modbus).

• Geräte verschiedener Marken oder Kategorien mit einem Modbus RTU-Protokoll können an einer Buslinie gemischt werden. Dies wird jedoch nicht empfohlen, da die Leistung und Qualität der Monitoring- und Power Control-Funktionen sonst beeinträchtigt werden.

• Wenn Geräte verschiedener Marken oder Kategorien eine RS485-Schnittstelle teilen, müssen die Baudrate und das Protokoll-Format der RS485-Einstellungen identisch sein.

• Der bluelog funktioniert ausschließlich als Master im Bus.

Busgrenzen und Topologieregeln

• Beachten Sie die maximal zulässige Anzahl von Busteilnehmern.

• Die Reihenfolge der Teilnehmer entlang des Busses ist irrelevant.

• Verwenden Sie einen Repeater für jedes 32. Busteilnehmer oder bei langen Kabelstrecken.

• Busteilnehmer und bei langen Leitungswegen erforderlich.

• Der Schirm des Buskabels muss nur an einem Ende geerdet werden; der bluelog hat keinen Erdungsterminal.

• Führen Sie AC- und DC-Kabel getrennt von den Busleitungen.

• Die Bussignalleitungen dürfen nicht vertauscht werden.

• Die Bezeichnungen der RS485 A/B-Leitungen variieren je nach Hersteller. Die + und – Markierungen sind eindeutig.

• Um Reflexionen zu vermeiden, muss der Bus immer mit einem parallelen Abschlusswiderstand abgeschlossen werden.

Mehrere Geräte an den Bus anschließen

Sie können die folgenden Verkabelungs-Topologien verwenden, um mehrere Geräte an den Bus anzuschließen.

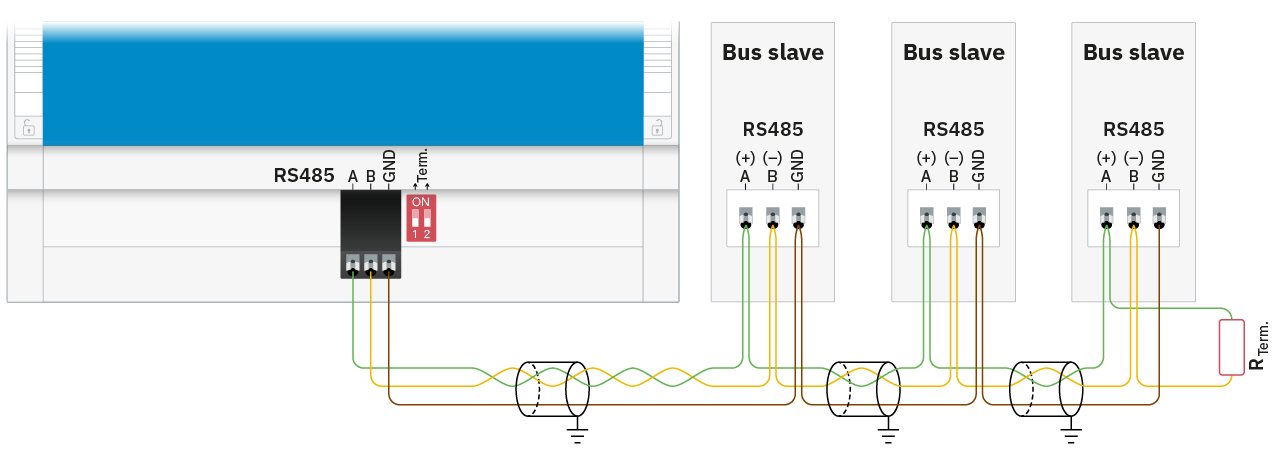

Daisy-Chain

Bei der Daisy-Chain-Verkabelung können verschiedene Geräte nur gemeinsam abgefragt werden, wenn sie dasselbe Kommunikationsprotokoll und dieselben seriellen Kommunikationsparameter (Baudrate, Datenbits, Parität, Stoppbits) verwenden. Das erste und letzte Gerät im Bus muss mit einem Widerstand abgeschlossen werden. Der bluelog hat integrierte Abschlusswiderstände, die über die Terminierungsschalter ein- und ausgeschaltet werden können.

Sternverkabelung (Star Wiring)

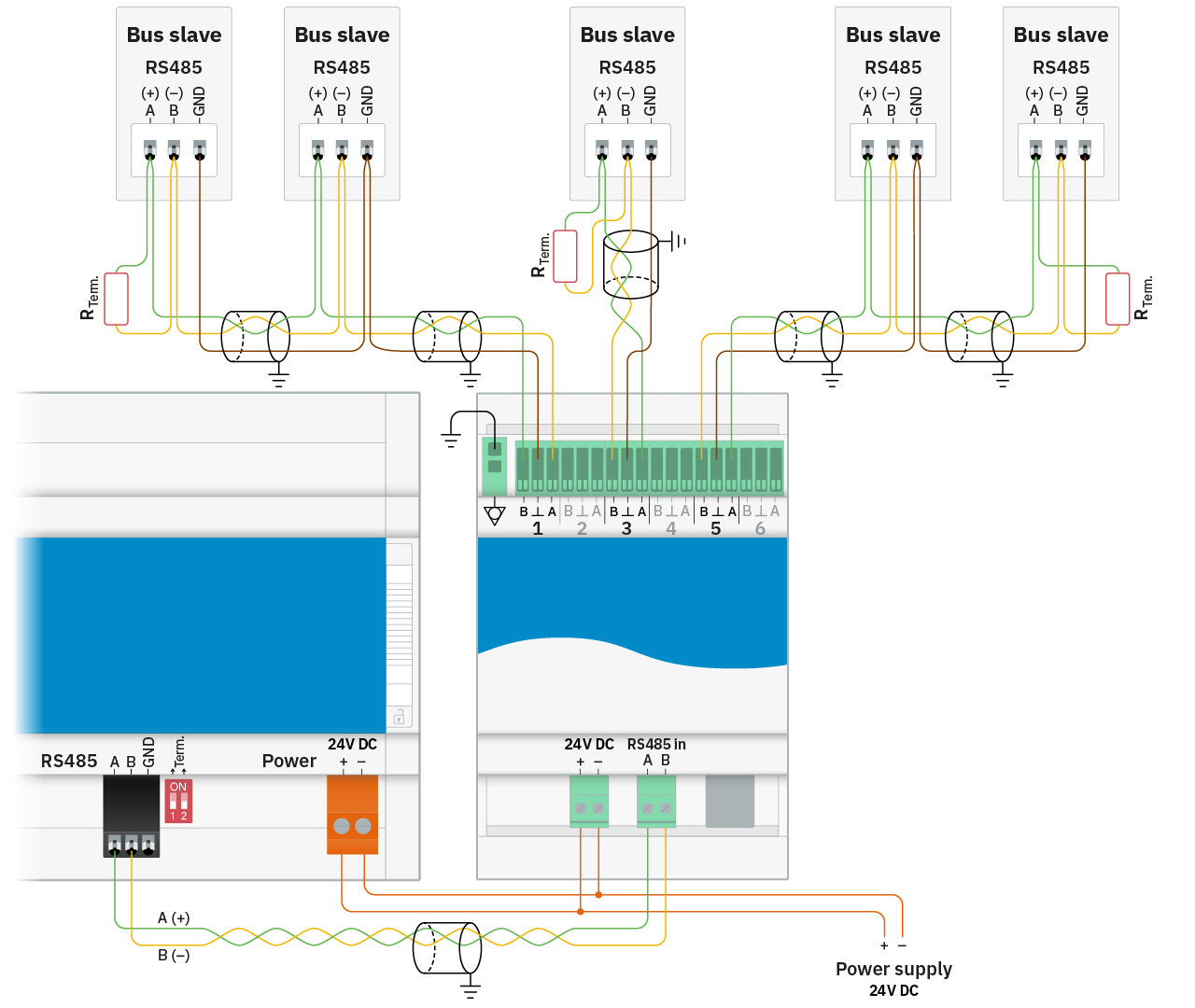

Die Sternverkabelung verwendet den 6 PORT RS485 HUB S (Produktnummer 421.641), um den Bus in mehrere Leitungen zu teilen.

Verschiedene Geräte können nur gemeinsam abgefragt werden, wenn sie mit demselben Protokoll kommunizieren und die Parameter der seriellen Kommunikation identisch sind (Baudrate, Anzahl der Datenbits, Parität, Stoppbits).

• Jede Busleitung kann eine maximale Länge von 1200 m haben.

• Alle Geräte auf derselben Busleitung sind in einer Daisy-Chain verkabelt.

• Das erste und letzte Gerät jeder Busleitung muss mit einem Widerstand abgeschlossen werden.

• Die Feldbus Extension Box hat an jeder Schnittstelle integrierte Abschlusswiderstände, die dauerhaft aktiv sind.

• Die Gesamtzahl der Busgeräte darf die maximale Anzahl der Busgeräte nicht überschreiten.
