Konfigurieren eines benutzerdefinierten Standarddiagramms

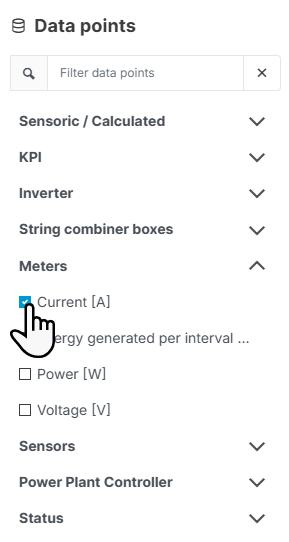

Wählen Sie alle Datenpunkte aus, die Sie vergleichen möchten.

Sie können die Liste auch filtern, indem Sie den Namen eines gewünschten Wertes in die Suchleiste über der Liste eingeben. Ihre vorherige Auswahl der Datenpunkte bleibt erhalten.

Erweitern oder Reduzieren Sie Datenpunktkategorien.

Sie finden Ihre benutzerdefinierten Terme in der Kategorie Sensorik/Berechnet. Die Namen benutzerdefinierter Terme werden nicht in mehrere Sprachen übersetzt.

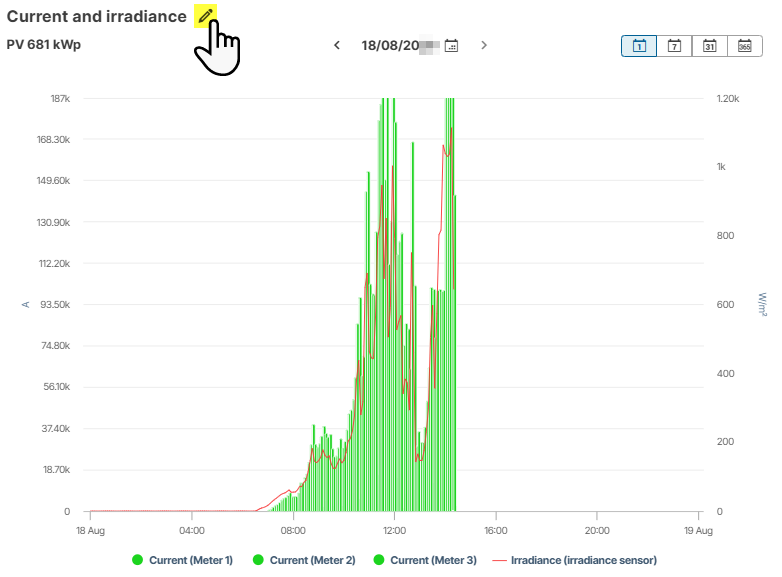

Ausgewählte Datenpunkte werden sofort zur Spalte Konfiguration hinzugefügt und erscheinen in der Vorschau.

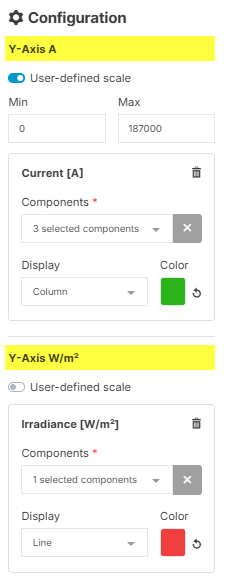

Alle Datenpunkte mit derselben physikalischen Einheit werden derselben y-Achse zugeordnet. Ein Datenpunkt mit einer anderen Einheit als die zuvor ausgewählten wird einer neuen y-Achse zugeordnet. Vier y-Achsen sind möglich.

Wählen Sie Löschen , um einen Datenpunkt aus dem Diagramm zu entfernen.

Für jede y-Achse können Sie eine Benutzerdefinierte Skalierung festlegen, indem Sie den entsprechenden Schalter aktivieren und einen Min- und/oder Max-Wert eingeben. Bestätigen Sie Ihre Eingabe durch Drücken der Eingabetaste. Die Skalierungswerte für alle Datenpunkte, die der gleichen y-Achse zugeordnet sind, werden synchronisiert. Die Skala der jeweiligen y-Achse wird nahe an den von Ihnen eingegebenen Werten angepasst, während die Intervalle der ursprünglichen Achse beibehalten werden – manchmal beginnt oder endet sie nicht genau bei dem von Ihnen eingegebenen Wert. Beachten Sie, dass es keine Validierung der Skalierungswerte mit den Messwerten gibt – wenn letztere außerhalb des Skalierungsbereichs liegen, werden sie in der Visualisierung abgeschnitten.

Wählen Sie gegebenenfalls die Komponenten der Anlage aus, die im Diagramm angezeigt werden sollen, zum Beispiel einen bestimmten Wechselrichter.

Anzeigen & Farbe: Für jeden Datenpunkt legen Sie einen bestimmten Erscheinungstyp (Linie, Säule, Fläche oder Punkt) fest und wählen eine Farbe für das Diagramm aus.
